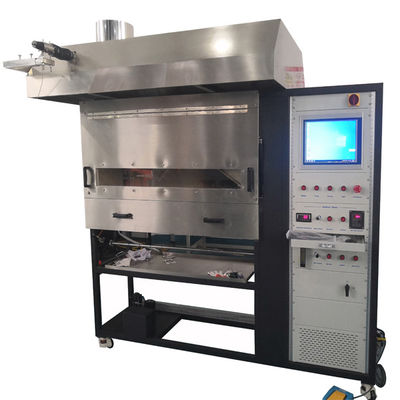

Apparecchio per la prova di infiammabilità dei materiali da costruzione con pannello radiante per pavimenti
Caratteristiche
1. La ventola per l'alimentazione di gas della piastra radiante può fornire gas continuamente, mentre il compressore d'aria fornisce gas in modo discontinuo.
2. Termoflussimetro, sistema portatile di raffreddamento ad acqua senza necessità di fornitura di acqua corrente.
3. Cappa di ventilazione in acciaio inossidabile sulla parte superiore della camera.
4. Camera interna in lastra di alluminosilicato resistente al calore e alla corrosione.
5. Piastra radiante ceramica a nido d'ape resistente al calore 300mmX450mm, inclinata a 30 gradi.
6. Bruciatore poroso a forma di T con sistema di accensione automatica accende il campione con sistema di spinta automatico.
7. Pannello di controllo del gas. Valvola a spillo controlla l'altezza della fiamma del bruciatore, MFC controlla il flusso di gas e display digitale.
8. L'uscita del ventilatore controllata da inverter, il Venturi controlla la proporzione di aria e gas, e la fiamma è stabile e precisa.
9. Apparecchio di calibrazione poroso: regolare l'uscita della piastra radiante ruotando verso l'alto, a sinistra o a destra.
10. Il radiometro IR mostra la temperatura della piastra radiante.
11. Sistema opzionale per la prova di densità del fumo.
12. Sistema ottico 2900 ± 100 K ricevitore di segnale ottico avanzato.
13. Design integrato con PC da 19" con software LabVIEW.
14. Camino con 1 termocoppia e 1 termocoppia nella camera interna controllata via software.
Normative
ISO 9239-1 reazione al fuoco dei materiali per pavimenti, Parte 1, misura delle prestazioni di combustione dei materiali per pavimenti con calore radiante.
ISO 9239-2 reazione al fuoco dei materiali per pavimenti, Parte 2, misura della propagazione orizzontale della fiamma, esposta a un flusso di calore di 25 kW/m2.
ASTM E 648 Metodo di prova standard per sistemi di rivestimento per pavimenti CHF con sorgente di energia radiante termica.
ASTM E 970 Metodo di prova standard per materiali per pavimenti CHF di isolamento per sottotetti esposti utilizzando una sorgente di energia radiante termica.
NFPA 253 Metodo di prova standard per CHF di sistemi di rivestimento per pavimenti con sorgente di energia radiante termica.
DIN 4102
Specifiche
| Camera di prova |
2220(L)×1500(P)×2650(A)mm |
| Camera di controllo |
600(L)×600(P)×1600(A)mm |
| Camera di controllo gas |
600(L)×600(P)×1000(A)mm |
| Alimentazione |
AC 220V, 50/60Hz, 25A |
| Peso |
220kg |
| Opzione di alimentazione aria propano |
95% |
Rapporto di prova
| Rapporto |
| Agenzia di prova |
|
| Norma |
|
| Operatore |
|
Data di prova |
|
| Temperatura ambiente |
|
Umidità ambientale |
|
| Scadenza attrezzatura |
|
| Nome prodotto |
|
Numero di serie del campione |
|
| Specifiche del modello |
|
| Dimensioni del campione |
|
Codice dispositivo |
|
| Densità del materiale (g/㎡) |
|
Tempo di prova (s) |
|
| Bilancia di debug |
|
| Risultati del test: |
| Distanza (mm) |
Tempo di fine fronte di fiamma (s) |
Distanza (mm) |
Tempo di fine fronte di fiamma (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| Distanza massima raggiunta dal fronte di fiamma (cm) |
|
Flusso radiante critico (kW/m2) |
|
| Valore totale del fumo (%.min) |
|
Velocità di assorbimento massima (%) |
|
| Distanza raggiunta dal fronte di fiamma in 10 minuti (mm) |
|
Valore critico di calore radiante in 10 minuti (kW/m2) |
|
| Distanza raggiunta dal fronte di fiamma in 20 minuti (mm) |
|
Valore critico di calore radiante in 20 minuti (kW/m2) |
|
| Distanza raggiunta dal fronte di fiamma in 30 minuti (mm) |
|
Valore critico di calore radiante in 30 minuti (kW/m2) |
|
| Tempo di accensione (s) |
|
Tempo di estinzione della fiamma (s) |
|
| Fenomeni osservati durante la prova: |
|
Applicazioni
- Sistemi di rivestimento per pavimenti (moquette, pavimenti resilienti, laminati)
- Materiali isolanti per sottotetti esposti
- Prove di infiammabilità dei materiali da costruzione
- Controllo qualità e sviluppo prodotti per pavimenti
- Prove di conformità normativa per codici edilizi e norme di sicurezza antincendio
- Ricerca e sviluppo nell'ingegneria della sicurezza antincendio
Domande frequenti
D1: A cosa serve questa attrezzatura?
R1: Misura il flusso radiante critico dei sistemi di rivestimento per pavimenti e la densità del fumo dei materiali per pavimenti, aiutando a determinare quanto lontano e velocemente si propagano le fiamme sotto calore radiante.
D2: Quali standard rispetta?
R2: Rispetta le norme ISO 9239-1/2, ASTM E648, ASTM E970 e NFPA 253 per le prove di infiammabilità di pavimenti e isolanti.
D3: Quali materiali possono essere testati con questo apparecchio?
R3: È progettato per rivestimenti per pavimenti (moquette, pavimenti resilienti, laminati) e materiali isolanti per sottotetti.
D4: Come funziona il sistema di accensione?
R4: Il bruciatore poroso a forma di T è dotato di un sistema di accensione automatica e di un meccanismo di spinta automatico, garantendo un'accensione del campione coerente, sicura e a mani libere.
D5: Richiede un'alimentazione idrica continua per il raffreddamento?
R5: No, il termoflussimetro include un sistema portatile di raffreddamento ad acqua, quindi non è necessaria alcuna fornitura di acqua corrente esterna.
D6: Può misurare anche la densità del fumo?
R6: Sì, è possibile integrare un sistema opzionale per la prova di densità del fumo con un sistema ottico da 2900 ± 100 K per misurare la produzione totale di fumo.
D7: Quali settori utilizzano tipicamente questa attrezzatura?
R7: Produttori di materiali da costruzione, laboratori di prove antincendio, istituti di ricerca e organismi di regolamentazione lo utilizzano per il controllo qualità, la R&S e le prove di conformità.
D8: Come vengono registrati e gestiti i dati di prova?
R8: Il sistema include un PC da 19" con software LabVIEW per il controllo automatizzato delle prove, la registrazione dei dati in tempo reale e la generazione di rapporti.
