BIFMA X5.1-2002 Prova n. 9 Macchina di prova a rotazione della sedia da 102 kg (225 lb)
| MOQ: | 1 unità |
| prezzo: | negoitable |
| standard packaging: | Cassa in compensato |
| Delivery period: | 35 giorni lavorativi |
| payment method: | T/T, Western Union, MoneyGram |
| Supply Capacity: | 1 unità |
macchina di prova della mobilia
,macchina per la prova della sedia
Macchina per la prova della sedia girevole
Applicazione
Questa prova si applica a tutti i tipi di sedie con sedile girevole.
Scopo della prova: questa macchina è progettata per valutare la capacità di una sedia di resistere alle sollecitazioni e all'usura causate da rotazioni ripetute.
Specificità
Secondo la norma di prova: BIFMA X5.1-2002, prova n. 9
1Applicabilità: questa prova si applica a tutti i tipi di sedie con sedile girevole.
Scopo della prova: questa macchina è progettata per valutare la capacità di una sedia di resistere alle sollecitazioni e all'usura causate da ripetute rotazioni.
Meccanismo della macchina
| Peso di carico | 102 kg (225 lb) regolabile |
| Tasso di ciclo | 5 ~ 15 rotazioni al minuto |
| Asse di prova di rotazione | ± 360° |
| Ciclo di prova | 120, 000 volte |
| Contatore | 999,999 |
| Peso di carico | regolabile |
| Modulo di controllo | PLC e LCD touch screen |
| Potenza | 1 ̊ AC 220V 50Hz 5A |
Norme
DIN 4551, EN 1728, EN 1335, NEN 1812, BIFMA X5.1BIFMA X5.4, BSI/BS 5459, EN 581-2
Riferimento Doc: BIFMA X5.1-2017 Swing Esame
Passo di prova della sedia
- La sedia deve essere fissata su una piattaforma, che deve impedire la rotazione del sedile o della piattaforma.
- Se il sedile è regolabile, impostarlo nella posizione massima del sedile.
- Un carico di 122 kg (270 libbre) deve essere posto sul sedile in modo che il centro di gravità del carico sia situato da 51 a 64 mm (2 a 2,5 pollici) avanti della linea centrale dell'asse di rotazione, come indicato nella figura 1.
- Il dispositivo di rotazione deve essere regolato in modo da ruotare il più piccolo dei seguenti valori: la gamma di rotazione disponibile o 360° ± 10°. Se la gamma di rotazione disponibile è inferiore a 360°,la rotazione della macchina di prova deve essere regolata in modo che il meccanismo girevole tocchi, ma non sovrascriva, i frenantiLa rotazione può essere bidirezionale o unidirezionale.
- Per le sedie che ruotano a 360 gradi, un ciclo è una rotazione completa. Per le sedie che ruotano meno di 360 gradi, un ciclo ruota da una fermata all'altra.
- Il sedile o la piattaforma devono ruotare per 60.000 cicli a una velocità compresa tra 5 e 15 rotazioni al minuto.
- Se l'altezza del sedile è regolabile, impostare l'altezza nella posizione più bassa.
- Per tutte le sedie, continuare la prova per altri 60.000 cicli per un totale di 120.000 cicli.

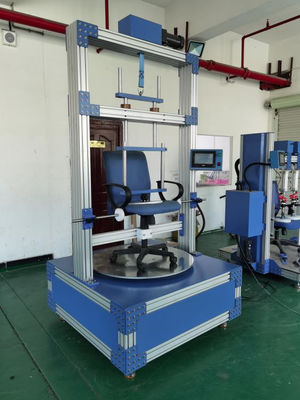

Immagine di prova:
