Apparecchiature per la prova dell'inflamabilità del flusso radiante critico per pannelli da pavimento

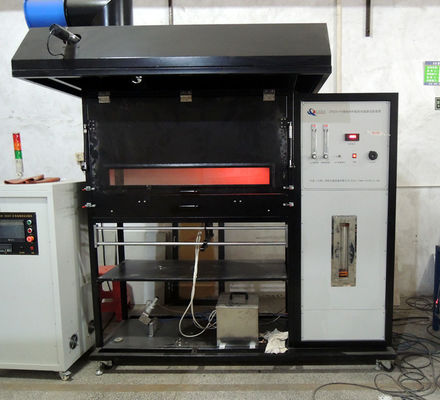

SL-FL05 Apparecchio di prova del pannello radiante per pavimenti
Per misurare il flusso radiante critico della fiamma che si sta espandendo orizzontalmente e la densità di fumo del materiale per pavimenti durante la prova.
Visualizzazione del prodotto
L'apparecchio di prova SL-FL05 Radiant Flooring Panel è un sistema di prova di reazione al fuoco progettato per materiali per pavimenti,misurazione del flusso radiante critico e del comportamento di diffusione della fiamma sotto una sorgente di calore radiante controllataEsso viene utilizzato per valutare i rivestimenti per pavimenti come tappeti, legno, vinile e compositi per la classificazione della sicurezza antincendio, fornendo dati essenziali sulla resistenza all'accensione e sulla propagazione della fiamma.
Caratteristiche
1Tutti i componenti strutturali sono realizzati in acciaio inossidabile, resistenti all'aspetto e alla corrosione;
2La fonte di radiazione è una piastra di radiazione termica di ceramica porosa di 300 mm*450 mm e inclinata di 30°;
3- Il calorimetro è importato dagli Stati Uniti, gamma 50kW / m2;
4Il diametro degli accendini è di 0,7 mm, 19/EA, si trova in fondo alla linea centrale di ogni 60°;
5La piastra standard è costituita da silicato di calcio senza strato di rivestimento, che ha dimensioni di 1050*250 mm e spessore di 20±1 mm, densità di 850 ± 100 kg/m3;
6. piccolo bruciatore di accensione ausiliario in acciaio inossidabile campione acceso.
7Valvola di controllo del flusso di ingresso, controllo preciso del flusso di propano;
8. dotato di soffiatore d'aria che fornisce aria, gas misto attraverso il gas di miscelazione venturi
Norme
• ISO 9239-1: Prova di reazione al fuoco dei pavimenti - Parte 1: prestazioni di combustione dei materiali per pavimenti sottoposti a prova di calore radiante
• ISO 9239-2: Prova di reazione al fuoco dei pavimenti - Parte 2: Prova dello stato di diffusione della fiamma sotto un flusso di calore di 25 kW/m2
• ASTM E 648: Flusso radiante critico del pavimento
• ASTM E 970: Con una fonte di energia termica radiante, prova di isolamento del pavimento
• NFPA 253: Metodo di prova standard per l'uso di energia termica radiante, sistema di sovrapposizione delle piastre di prova Flux radiante critico
Parametri tecnici
| Potenza massima di funzionamento |
5 kW |
| Precisione del tempo |
< 1 s / h |
| Misuratore del flusso termico |
(0-15) Kw / m2; (flusso di calore di proprietà del cliente)
|
| Precisione del misuratore di flusso di calore |
± 0,2 kW/m2 |
| Precisione del misuratore di flusso di calore |
< ± 3%; |
| Intervallo del pirometro di radiazione termica |
400-600 °C, con una precisione di ± 0,5 °C; |
| Errore di temperatura corporea nera |
± 5 °C; |
| Velocità di fumo |
(2,5 ± 0,2) m / s |
| Capacità di fumo |
(39-85) m3 / min |
| Dimensione della scheda di radiazione refrattaria porosa |
300 mm × 450 mm, capacità di alta temperatura di circa 900 °C; |
| Termocoppia |
diametro di 3,2 mm termopare blindato in acciaio inossidabile di tipo K |
| Torcia accesa |
diametro ¢ 10 mm diametro ¢ 6 mm, tubo di spruzzo sul foro 35 ¢ 0,7 mm |
| Altezza della fiamma |
60 ~ 120 mm regolabile |
| Sistema di accensione |
accensione elettronica ad alta tensione |
| Dimensioni della scatola di combustione |
L1420 * W1200 * H2300 (mm) |
| Sistema di scarico forte |
la macchina è dotata di un ventilatore forte, quando la prova è completata, avviare il sistema di ventilatore di scarico sarà esaurito all'aperto |
- Fornitura e combustione del gas Il ventilatore a controllo inverter e il miscelatore Venturi assicurano un rapporto aria/gas e una fiamma stabili.
- Piastra radiante e bruciatore
- Calibrazione ️ L'apparecchio di calibrazione porosa regola l'uscita del raggiante con un movimento verso l'alto, sinistra o destra.
- Camera e scarico un'altra termocoppia all'interno della camera, entrambe monitorate da un software.
- Misurazione e controllo ️ Fluidometro di calore con raffreddamento idrico portatile (senza acqua corrente esterna).Sistema ottico con sorgente luminosa 2900±100 K e ricevitore avanzato di segnale. PC integrato da 19 pollici con software LabVIEW per l'acquisizione e il controllo dei dati.
- Opzionale Sistema di prova della densità di fumo disponibile su richiesta.
Applicazione
Test dei materiali: adatto a vari rivestimenti per pavimenti come tappeti tessili, sughero, legno, gomma, pavimenti in plastica e materiali per rivestimenti per pavimenti
Costruzione e edilizia: prova della diffusione della fiamma e delle caratteristiche di combustione dei pavimenti utilizzati nelle abitazioni, negli uffici e negli spazi pubblici
Trasporti: valutazione delle prestazioni antincendio dei pavimenti nelle ferrovie, nell'aviazione e nella navigazione
Materiali isolanti: può anche misurare la radiazione critica dell'isolamento in cellulosa del pavimento dell'attico
Conformità e classificazione: fornisce dati essenziali per la certificazione e per le classificazioni di sicurezza antincendio come il sistema Euroclass (A2FL, BFL, CFL, DFL)
Domande frequenti
D1: Quali materiali possono essere testati e quali norme soddisfano?
A1: prova quasi tutti i rivestimenti per pavimenti ¢ tappeti tessili, sughero, legno, gomma, vinile e rivestimenti spruzzati.Quindi i tuoi risultati sono accettati in tutto il mondo..
D2: Cosa misura effettivamente, e quali sono le specifiche chiave?
A2: Misura il flusso radiante critico, il livello minimo di calore necessario per sostenere la diffusione della fiamma, fornendo una classificazione chiara del rischio d'incendio.misuratore di flusso di calore (0-15 kW/m2), ± 0,2 kW/m2), e flusso di scarico 2,5 m/s.
D3: Quanto sono accurati e ripetibili i risultati?
A3: Molto. L'alimentazione del gas utilizza un regolatore di flusso di massa e un miscelatore Venturi con soffiatore a controllore inverter per un rapporto aria-carburante costante.e un radiometro IR fornisce la temperatura della piastra in tempo reale.
D4: È facile da usare?
R4: Assolutamente. L'accensione automatica e un spinto automatico di campioni eliminano le congetture. L'intero sistema funziona su un PC da 19 pollici con il software LabVIEW
Q5: Quali sono i requisiti di installazione e manutenzione?
A5: installare in una stanza priva di correnti atmosferiche a 23 ± 5 °C e 50 ± 20% RH, utilizzando gas propano.
D6: Ci sono degli extra opzionali?
A6: Sì
Servizio post-vendita e assistenza tecnica
Servizio post-vendita e assistenza tecnica
Assistenza post-vendita di un anno, assistenza tecnica per tutta la vita
Installazione e taratura delle apparecchiature
Servizi di taratura
Sostegno allo sviluppo di metodi di prova
Formazione tecnica
Informazioni di contatto
Per ottenere le specifiche tecniche complete, un preventivo o per programmare una dimostrazione, contattate il nostro team di vendita o i rivenditori autorizzati.Vi forniremo un supporto tecnico e servizi professionali e rapidi.
