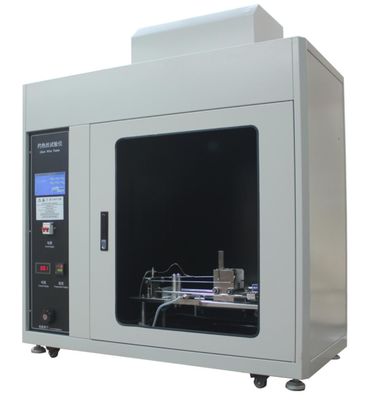

Apparecchiatura di collaudo elettronica del cavo di incandescenza dell'attrezzatura di prova IEC60695-5-10

Luogo di origine Cina
Marca SKYLINE
Certificazione CE
Numero di modello SL-E04
Quantità di ordine minimo 1 unità
Imballaggi particolari Cassa in compensato
Tempi di consegna 5-8 giorni lavorativi
Termini di pagamento T/T, Western Union,
Capacità di alimentazione 20/ MESE
Dettagli del prodotto
Linea d'orlo: Camera di prova del filo incandescente Norme: IEC 60695-5-10
Materiale: acciaio Intervallo di temperatura: 500 ~ 750°C±10°C;750 ~ 960°C±15°C
Stiratura in profondità: 7 mm ± 0,5 mm filo incandescente nel campione di prova e attraverso di esso: 7 mm ± 0,5 mm.
Forza sul campione di prova: 0,95 N ± 0,10 N Volume della camera: 0.5m3
Evidenziare:

Tester di bordo tagliente

,

macchina di prova elettronica
Descrizione del prodotto

L'attrezzatura di prova elettronica IEC60695-5-10 emette luce apparecchiatura di collaudo del cavo

Applicazione
• Il tester del cavo di incandescenza è destinato per effettuare la prova di rischio d'incendio sugli elettro prodotti tecnici conformemente alle disposizioni delle norme internazionali.
• L'unità di controllo è fornita con tutti i comandi e misurare necessari per fissare esattamente la temperatura del cavo di incandescenza. La corrente del cavo è continuamente variabile per mezzo del regolatore pannello-montato ed è controllata dall'amperometro incorporato.
• Un indicatore digitale della temperatura misura che, insieme con la termocoppia fornita, misura esattamente la temperatura del cavo di incandescenza. Il circuito elettrico dell'unità di controllo completamente è protetto dai fusibili e da un interruttore miniatura ed incorpora le condutture controllo inserita/disinserita di pulsante e di commutazione della corrente d'uscita. Gabinetto autonomo con la grande finestra di visualizzazione e l'interno colorato scuro.

Parametri tecnici

Diametro di cavo di incandescenza 4mm±0.04mmNi/Cr (80/20)
Gamma di temperature 500 ~ 750℃±10℃; 750 ~ 960℃±15℃
Diametro della termocoppia il tipo K (Ni/Cr - Ni/Al) di 0.5mm, guaina corazzata può resistere a temperature-40~ 1100°C
Scottare tempo 30s±0.1s (temporizzatore digitale di OMRON H5CN-XAN-Z, 0-9999s, tavola prestabilita)
Tempo luminoso-fuori 0-999.9 ± 0,1 s, registrazione automatica, intervallo manuale di s
Inforni fuori il tempo 0-999.9 ± 0,1 s, registrazione automatica, intervallo manuale di s
Rivestendo di ferro nella profondità ± di 7mm 0,5 millimetri
Pressione del campione 1N ± 0,2 N
Velocità della prova 18±3mm/s
Fondo della prova fondo nero
Controllo automatico di processo della prova convulsioni indipendenti
Camera ≥0.5m
Controllo facendo uso di singolo microcomputer del chip + controllo del touch screen
Alimentazione elettrica CA 220V, 50Hz


Prova del filo incandescente Chamber.pdf
Società Profile.pdf




Incandescenza-cavo

Apparecchiatura di collaudo elettronica del cavo di incandescenza dell'attrezzatura di prova IEC60695-5-10
materiale del Incandescenza-cavo: Nicheli/cromo (> Cr del ± Ni/20 1% di 77%)
Diametro: 4,0 millimetri di ± 0,07 millimetri (prima del piegamento)
  Un nuovo incandescenza-cavo sarà temprato per complessivamente almeno 10 h dall'assoggettamento ad una corrente almeno di 120 A prima di essere usando per un'esecuzione dei test. Il tempo di tempera totale può essere raggiunto cumulativamente. Per evitare il danno, la termocoppia non sarà installata durante la ricottura. Alla conclusione di ricottura, la profondità del foro della tasca della termocoppia sarà verificata.
Temporizzatore 0-30s ±1s
Forza alla provetta UN ± 0,10 N DI 0,95 N
incandescenza-cavo in ed attraverso la provetta 7 millimetri di ± 0,5 millimetri.
Velocità 10 mm/s - 25 mm/s
termocoppia del fine-cavo

un diametro nominale di 1,0 millimetri. I cavi della termocoppia saranno adatti a servizio continuo al °C fino a 960 (per esempio cromel/alumel (tipo K) delle temperature – vedi l'IEC 60584-1). Il punto saldato sarà situato dentro la guaina vicino alla punta As
praticabile. La guaina consisterà di un metallo resistente al servizio continuo ad una temperatura almeno di 1 050 °C.
Gamma di temperature 500-1000C°
Camera avere un volume almeno di 0,5 m.3, fondo scuro, lx del £ 20 di illuminazione.
Rapporto iniziale di calibratura:

Richiesto. E comprenderà la temperatura contro il grafico corrente nel rapporto inoltre
Apparecchiatura di collaudo elettronica del cavo di incandescenza dell'attrezzatura di prova IEC60695-5-10
bordo di legno (x2) piano e liscio ed avendo uno spessore minimo di 10 millimetri


Norme
IEC60695 - 2 - 10/11/12/13, IEC60884-1, IEC60335-1, VDE0620



Che cosa è il cavo di incandescenza capace?

Emette luce la compatibilità del cavo è una prova che assicura la sicurezza ed evita i contrattempi causati tramite il maltrattamento, la sovracorrente, o i guasti umani di cortocircuito particolarmente all'interno dei sistemi dei collegamenti degli apparecchi. … La prova del filo incandescente è effettuata obbligatoria nell'ambito delle norme di sicurezza di IEC 60335-1.
