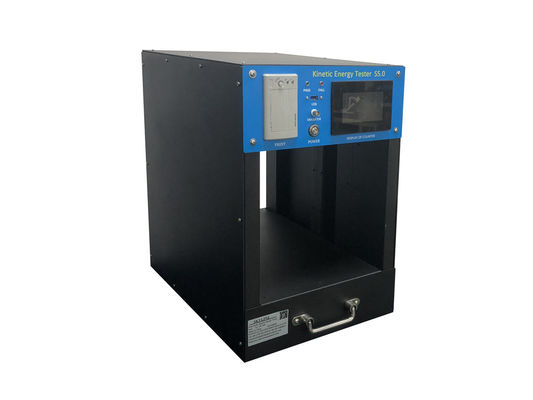

Tester di energia cinetica con distanza sensore 10-30 cm
Introduzione del prodotto
Tester di energia cineticaè un apparecchio per controllare la velocità di un oggetto (DUT) che attraversa la galleria di prova.Potremmo calcolare il valore dell' energia cinetica e sapere quanto sia pericoloso il DUT..
All'interno del tunnel di prova di questo tester KE, ci sono tre gruppi di sensori a infrarossi, uno per iniziare il timer e altri due per fermare il timer.
Ogni gruppo include 30 coppie di sensori a infrarossi.Essi si trovano in piastra opposta e la luce infrarossa sono trasmettitore e ricevitore sono fissati in un opposto e segnale trasmetterà e riceverà anche se uno stretto intervallo di 1 mm.
Il primo gruppo di sensori è chiamato Start-Sensor. Il secondo gruppo è chiamato 10cm Stop Sensor e il terzo gruppo è chiamato 30cm Stop Sensor.
La distanza tra il sensore di avvio e il sensore di arresto è di 10 cm. È sempre utilizzato per rilevare oggetti a bassa velocità o ad alto attrito dell'aria.
La distanza tra il sensore di avvio e il sensore di arresto è di 30 cm. È sempre utilizzato per rilevare oggetti ad alta velocità o a basso attrito dell'aria.
Il timer 1/10000s inizierà a ¢ Start-Sensor ¢ rilevato DUT, il timer si fermerà fino a ¢ 10cmStopSensor ¢ o ¢ 30cmStopSensor ¢ rilevato DUT. (Secondo il range di prova selezionato dall'utente).
Caratteristiche del prodotto
- Distanza del sensore interno 100-300 mm
- Apparecchiature e mezzi per determinare la velocità e la massa del proiettile, per ottenere un'energia cinetica calcolata con una precisione di 0,005 J.
- La distanza di misura (d) massima fino a (300 ± 5) mm
- Apparecchiature e mezzi per determinare la velocità e la massa del proiettile, per ottenere un'energia cinetica calcolata con una precisione di 0,005
Parametri tecnici
| Numero di campioni |
1/tempo |
| Tempismo massimo |
15.000000S |
| Intervallo di tempo |
0.000001--15.000000S |
| Intervallo di visualizzazione della velocità |
0.007M/S100M/S |
| Distanza di induzione |
100 mm, 152,4 mm, 300 mm, errore 0,1 mm |
| Diametro minimo del campione |
5 mm |
| Volume ((WxDxH) |
55x35x52cm |
| Peso (circa) |
≈ 16,8 kg |
| Fornitore di alimentazione |
1 ̊ AC 220V 3A |
Funzione di base/specificazione
| Intervallo del contatore di tempo |
1/10000 |
| Errore del timer |
< 0,1 ms |
| Distanza selezionata dal sensore |
10,15.24cm, 30cm. |
| Errore di distanza del sensore |
< 0,5 mm |
Parte di assistenza
1Simulatore di proiettili.
2. 28 cm di larghezza tunnel di prova
3. Cavo di interfaccia PC
4. 2 ′ stampante termica
5. cassetto
6. carta termica di ricambio
Norme di prova
EN71-1,ASTM F963, ISO8124-1, GB66
