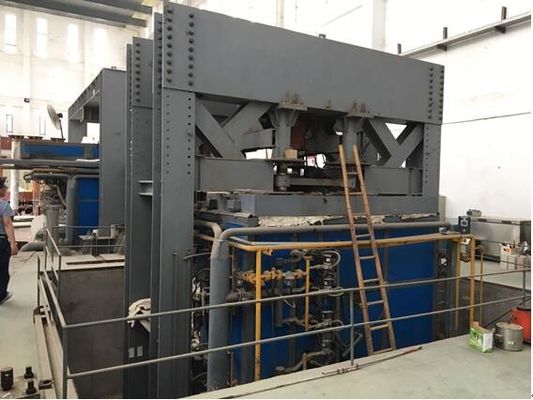

Attrezzatura di prova orizzontale multifunzionale di combustione ISO834-1, fornace della prova di combustione
Applicazione
Adatto a membri del non carico cuscinetto e portanti quali le pareti, i fasci, le colonne, le lastre, i soffitti ed i tetti. Altri strutture, montaggi o strutture possono essere usati come riferimento.
Conformità with le norme
«Parte 1 componente di metodo di prova del fuoco della costruzione: Requisiti generali», ISO834-1: 1999 «elementi della costruzione della prova di fuoco 1: Requisiti generali
Parametri tecnici
Fornace refrattaria della prova: È una fornace orizzontale della prova con una dimensione di 6M (lunghezza) x 6M (larghezza) x 3M (alto) (può essere personalizzato) e l'interno è fatto del materiale di isolamento resistente ad alta temperatura.
Dispositivo di caricamento: caricamento meccanico per muovere la gru a ponte dentro la costruzione. Capacità di simulare caricamento uniforme, caricamento centralizzato, carico assiale, o carico eccentrico.
Struttura di sostegno: collegato al sostegno del cuneo sulla struttura da quattro rulli.
Termocoppie: le termocoppie nella fornace, termocoppie del fallimento, termocoppie commoventi, termocoppie interne, termocoppie di temperatura ambiente si distribuiscono in varie aree.
sonda di misurazione di pressione della In-fornace: sonda di misurazione a forma di t con il ± di misurazione 2Pa di accuratezza
Sonda di misura di lacuna della provetta: diametro 25mm del diametro ±0.2mm del diametro 6mm di ±0.1mm
Sistema di combustione: sistema di distribuzione del gas (all'interno di 10 metri), ugello del fuoco (meno di 20) e valvola di regolazione
Fonte del gas di combustione: gas naturale (di proprietà d'utente)
Portata del gas: accuratezza 2,5 di misura 0~100L/min
Flusso d'aria: accuratezza ≤±0.5m3/min di misura 0~50m3/min
Capacità del carro armato di gas: ≥50kg×6
Sistema del controllo della temperatura della fornace: 10 punti del punto campionario massimo
Ammortizzatore di controllo e del sistema di ventilazione, ecc.
Misura di calore di radiazione della superficie posteriore della provetta: 0~10W/cm2
La temperatura ed il controllo della pressione della fornace è collegata al sistema di controllo via il RS485 del computer. La tensione in uscita di CC dei sensori della prova di combustione quali le termocoppie ed i sensori di pressione è convertita in forma digitale e può poi essere passata al sistema informatico per visualizzazione e memoria.
