Diametro dell'attrezzatura/apparecchiatura 210mm di prova del pendolo di iso 8124-4 per l'oscillazione del bambino

EN71-8 ASTM gioca l'apparecchiatura della prova del pendolo dell'apparecchiatura di collaudo per l'oscillazione del bambino

Un pendolo è utilizzato per simulare un bambino che cade in avanti ed indietro.

Specificazione

Procedura

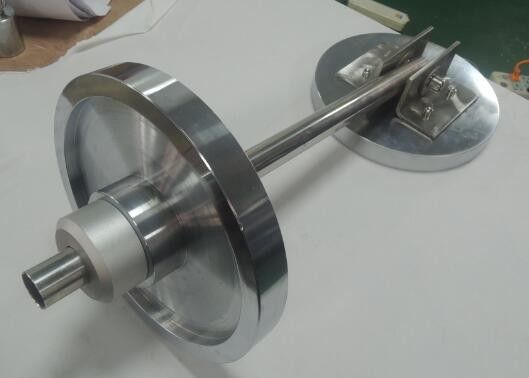

L'apparecchiatura della prova del pendolo consiste di un peso del bilanciere da 4,5 chilogrammi alla cima di una barra liberamente di perno e di un peso del bilanciere da 4,5 chilogrammi affigguto al fondo dell'apparecchiatura della prova. I pesi del bilanciere avranno un diametro massimo di 210 millimetri. La massa totale dell'apparecchiatura della prova del pendolo non supererà 10,9 chilogrammi.

Sospenda il sedile dell'oscillazione del bambino conformemente alle istruzioni del produttore. Se l'altezza dell'oscillazione è
regolabile, esegua la prova sia alle più alte che regolazioni più basse. Con l'oscillazione a riposo, stabilisca
linea di riferimento orizzontale sul sedile dell'oscillazione.
Fissi l'apparecchiatura completa della prova del pendolo all'interno di 13 millimetri del centro geometrico della disposizione dei posti a sedere dell'oscillazione
superficie con la direzione del viaggio del braccio del pendolo lo stessi della direzione dell'oscillazione.
Se l'area di disposizione dei sedili dell'oscillazione del bambino è fatta di un materiale flessibile, il materiale di rinforzo supplementare può aggiungersi
al fondo esteriore del sedile dell'oscillazione da aiutare nel fissaggio dell'apparecchiatura della prova del pendolo. La cura dovrebbe essere presa
per assicurarsi che il materiale di rinforzo supplementare non influenzi i risultati dei test.
Il centro di gravità del peso superiore dell'apparecchiatura della prova del pendolo sarà ad un'altezza di 410 millimetri dal
cima della superficie di disposizione dei sedili quando il braccio d'imperniamento è posizionato verticalmente

Norme di prova

Iso -8124-4, 6.1.5

Prova Equipment.pdf del pendolo di ASTM
