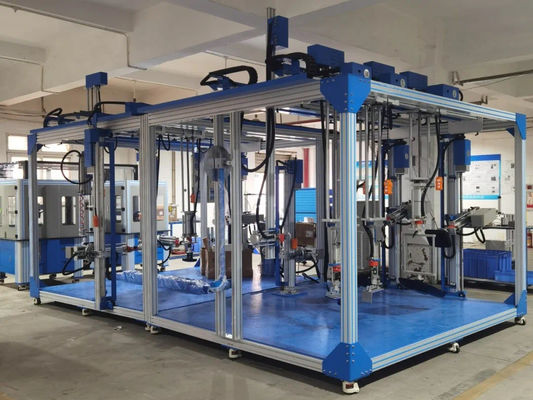

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Luogo di origine Cina
Marca Skyline
Certificazione CE, Rosh, Calibration
Numero di modello SL-T33
Quantità di ordine minimo 1
Imballaggi particolari Cassa in compensato
Tempi di consegna 35 giorni lavorativi
Termini di pagamento L/C, T/T
Capacità di alimentazione 15 INSIEMI AL MESE
Dettagli del prodotto
Quadro di prova di base: 3x3x2m, di 80x80mm di alluminio. Serbatoio di aria di carico: Carico del sedile: 200 kg; carico della schiena: 100 kg; braccio: 100 kg; gamba: 100 kg
Sensore di forza: Sensori di marca ad alta precisione 7 serie Metodo di controllo: SpA e touch screen LCD
Contatore: 0~999999 (regolabile) Regolazione della forza: Apparecchiature per valvole di pressione di precisione con sensore da visualizzare
Fornitura di aria: 7kgf/cm^2 Fornitore di energia: 1 ̊ AC 220V 50Hz 5A
Capacità: 200 kg (sensore importato)
Evidenziare:

Apparecchiature di prova per mobili LCD

,

EN 1730 Attrezzature per la prova dei mobili
Descrizione del prodotto



Apparecchiature di prova universali per mobili/Apparecchiature di prova per tavoli/macchine di prova per sedie/ EN1730/ EN1728/ EN12520/ BIFMA X5.1



Tester universale per mobili/ EN 1728/EN12520 macchina per la prova delle sedie/ macchina per la prova multifunzionale/

Introduzione del prodotto
Questa macchina è utilizzata per la prova di carico statico e la prova di durata di tavoli, scrivanie e altri mobili.e può anche essere regolato per soddisfare diversi requisiti di prova

Norme di prova
EN 1728, EN 12520

Parametri tecnici


Quadro di prova di base 3x3x2m, di 80x80mm di alluminio.
Serbatoio di aria di carico Carico del sedile: 200 kg; carico della schiena: 100 kg; braccio: 100 kg; gamba: 100 kg
Sensore di forza Sensori di marca ad alta precisione 7 serie
Metodo di controllo PLC e LCD touch screen
Contatore 0~999999 (regolabile)
Regolazione della forza

Apparecchiature per valvole di pressione di precisione con sensore da visualizzare
Fornitura d'aria 7 kgf/cm^2
Fornitore di alimentazione 1 ̊ AC 220V 50Hz 5A


Accessori standard:


Capacità 200 kg (sensore importato)
Controller e interfaccia Controller logico programmabile + interfaccia touch screen

Accessori

Fabbricazione di bracciali per sedie x 4 pezzi

2 per la prova di durata; 2 per la prova di resistenza

Pad di carico del sedile x 1 pezzo

per le prove di carico statico e durata delle sedie

Pad di carico del sedile più piccolo x2 pezzi

per le prove di carico statico e durata del bordo anteriore della sedia

Scala di carico posteriore x 1 pezzo

per le prove di carico statico e di durata del dorso della sedia

Pad di carico per gambe x 1 pezzo

per cilindro orizzontale per carico di bilanciamento

Impattorx1 pezzo

per la prova di urto del sedile

schiuma standard x 1 pezzo

per la prova di urto del sedile

Martello a colpo x 1 pezzo

per la prova di urto della schiena della sedia e del braccio;
Pressione dell'aria 7 bar

1Tutti i carichi, la velocità del ciclo e la velocità possono essere regolati dal controller.

2. I risultati dei test possono essere outputati tramite Word.

3L'attuatore è facile da regolare per eseguire test statici verticali e orizzontali.



Caratteristiche:
1. struttura del telaio del profilo in lega di alluminio. Tutti i componenti di carico possono essere spostati e fissati lungo il profilo in alluminio del telaio per una posizione di carico ottimale.
2. Tutte le parti del cilindro della forza di carico adottano il cilindro non rotante esagonale del nucleo dell'albero per evitare che la piattaforma di carico rotante si carichi.
3L'insieme dei cilindri verticali è montato su una "base" che scorre liberamente orizzontalmente e si sposta e rimane automaticamente verticale quando sottoposta a forze laterali.
4. Facile di funzionamento, una persona può completare rapidamente la presa del campione, senza alcun aiuto strumento.
Tutti i canali possono essere impostati in modalità di azione indipendente o combinata, e tutti i canali sono impostati con interruttori touch indipendenti.


TESTO Articolo 1 Per Presidente del Consiglio Sedile, schiena, braccio Con Forza E Durabilità SET Riferimenti A Classificazione BS EN 1728 & Codice EN 12520
Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

- No, no, no. Nome Immagini
1 Blocco di caricamento della superficie del sedile



Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
2 Pad di carico del sedile (quadrato) Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
3 Piattaforma di caricamento della superficie del sedile di piccole dimensioni (200 mm) Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
4 Pad di carico universale Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
5 Apparecchio di prova per braccioli

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
6 Blocco per l' altezza

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
7 Blocco di impatto

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
8 Martello a colpo Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
9 350x350x25 mm di schiuma di prova

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
10

CMD

Modello di punto di carico

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1


TESTO Immagine Per ARM Forza & Durabilità TEST
Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
TESTO Immagine Per ARM & Torna indietro Impatto TEST
Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
TESTO Immagine Per SEAT Impatto TESTO
Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1



Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1



Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Equipaggiamento di prova per mobili LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
