Descrizione del prodotto

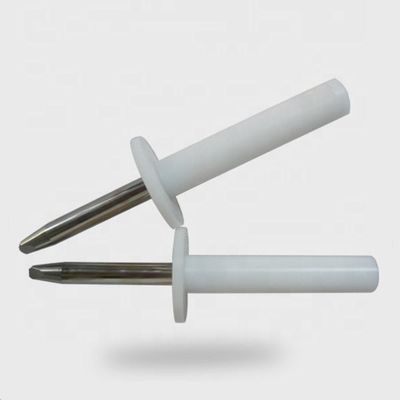

Il dito di prova rigido è una sonda di prova di precisione realizzata secondo la figura 7 (figura 7) della norma IEC 61032 (sonda di prova 11) ed è utilizzata per simulare un dito umano.È utilizzato anche dalle norme IEC 60335., IRAM 4220-1 e nella maggior parte delle norme riguardanti la verifica dell'accessibilità alle parti attive.
Applicazione
1.La parte articolare della sonda a dita a test standard non può toccare le parti attive o avvicinarsi alle parti pericolose, e la piastra tampone da 50 mm a 20 mm non può entrare.
2Per la prova di prevenzione delle scosse elettriche sono necessari fili, dispositivi di alimentazione e dispositivi di illuminazione.
3Entrambe le giunzioni devono consentire il movimento nello stesso piano e nella stessa direzione attraverso un angolo di 90° con una tolleranza da 0° a +10°.
Parametri tecnici
|
Lunghezza del dito nodulare
|
80 mm
|
|
Diametro del dito nodulare
|
12 mm
|
|
Diametro della barra
|
50 mm
|
|
Spessore del blocco
|
5 mm
|
|
Materiale
|
delrin e acciaio inossidabile
|
NOTA 1:Utilizzare la soluzione a spillo e scanalatura è solo uno dei possibili approcci per limitare l'angolo di piegatura a 90°.le dimensioni e le tolleranze di questi dettagli non sono indicate nel disegnoIl progetto deve assicurare un angolo di piegatura di 90° con una tolleranza da 0° a + 10°.
NOTA 2: le dimensioni tra parentesi sono solo a scopo informativo.
NOTA 3: Il dito di prova è tratto dalla norma IEC 60950-1, figura 2A. Tale dito di prova si basa sulla norma IEC 6103216), figura 2, sonda di prova B. In alcuni casi, le tolleranze sono diverse.
