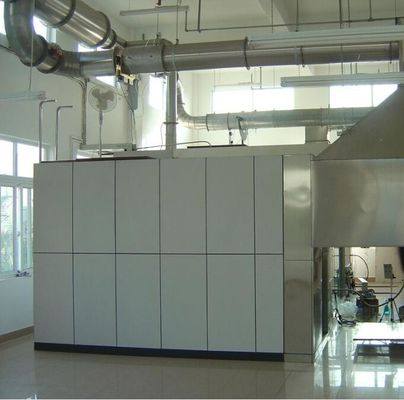

16 CFR1633 Tester di emissioni di calore da materasso con due indicatori

1. Sistema di regolazione del flusso dei gas di combustione

Il sistema di attenuazione ottica è un tipo di luce a incandescenza installato sulla sezione di misurazione completa con un connettore flessibile e comprende i seguenti dispositivi:La lampada è una lampada a incandescenza e viene utilizzata a una temperatura di colore di (2900±100) K. L'alimentazione è di corrente continua stabile e l'intervallo di fluttuazione della corrente è entro ± 0,5% (compresa la temperatura, la stabilità a breve e lungo termine);

Il sistema di lente è utilizzato per condensare la luce in un fascio parallelo con un diametro di almeno 20 mm.Il foro che emette luce della fotocella deve essere situato al punto focale della lente di fronte ad essa, e il suo diametro (d) dovrebbe dipendere dalla lunghezza focale (f) della lente in modo che d/f sia inferiore a 0.04;

Detettore e sonda a fotodiodi di silicio importati, camera di fotodetezione ha stabilità lineare dello 0,1%, gamma di misurazione a 10 bit,la sensibilità alla distribuzione spettrale del fotodiodo di silicio è coerente con la CIE (curva di illuminazione), e la funzione standard V ((γ) può raggiungere almeno ± 5% di precisione;

il tempo di risposta del 90% del sistema di attenuazione ottica non supera i 3 secondi;

2. Sistema di trattamento dei gas di combustione

Equipaggiato con un filtro a tre fasi, filtrazione a lungo termine della polvere nei gas di scarico:

Il filtro grossolano in fibra di vetro di prima qualità filtra le grandi particelle di carburi nei gas di combustione e il materiale filtro può essere sostituito rapidamente;

Il filtro americano Parker di seconda classe, l'elemento filtro è PTFE, la precisione è di 2μm e l'elemento filtro può essere rapidamente rimosso e sostituito;

filtrazione a membrana in PTFE in tre fasi, con una precisione di 0,5 μm, che riduce efficacemente l'umidità;

analizzatore di O2 importato, analisi paramagnetica della concentrazione di O2, intervallo di misura 0-21%, precisione 0,01%, tempo di risposta non superiore a 12 secondi, deriva dell'analizzatore e rumore non superiore a 100 ppm entro 30 minuti;

deviazione lineare: ≤ 1% F.S.;

Ripetibilità: ≤ 0,5 F.S.

Cero pioggia galleggiante: ≤ 1%F.S./7D;

Tempo di avvio: ≤ 30 min;

Utilizzando il modulo di acquisizione Advantech,

La precisione di raccolta della concentrazione di gas è di 100×10-6;

La precisione di raccolta della temperatura è pari a 0,1°C;

La precisione di raccolta della differenza di pressione è di 0,1 Pa;

La precisione di acquisizione del tempo è di 0,1 s;

Altri segnali sono pari allo 0,1% del valore di uscita a scala completa;

Il sistema registra e memorizza i seguenti dati almeno ogni 3 secondi:

la differenza di pressione della sonda bidirezionale, Pa;

temperatura del tubo, K;

concentrazione di O2, in %;

concentrazione di CO, %;

concentrazione di CO2, in %;

Flusso di massa di propano, mg/s

Tempo, s
