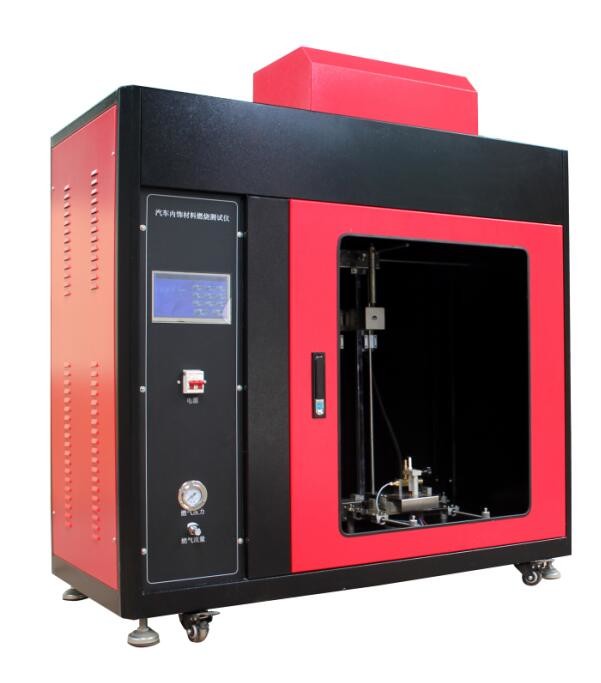

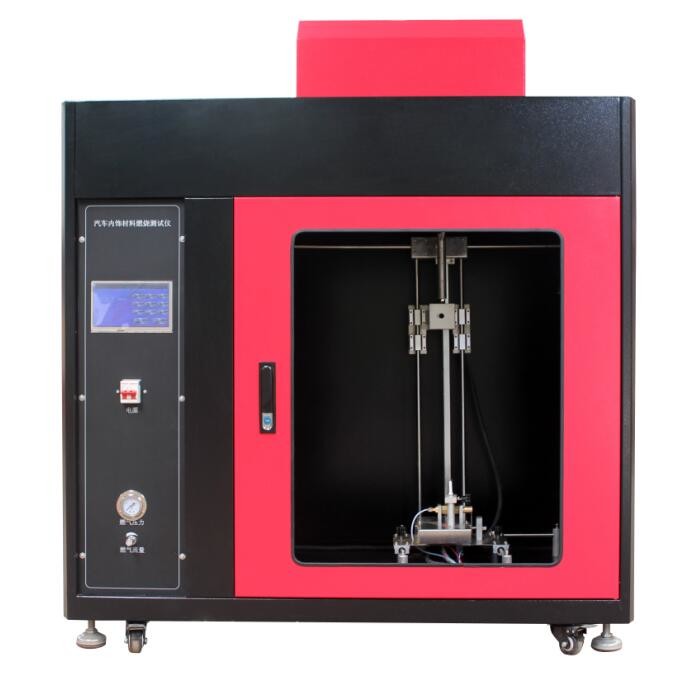

Testatore di combustione verticale di materiali interni per autoveicoli

Testatore di combustione verticale di materiali interni per autoveicoli

Introduzione del prodotto

Secondo la norma GB32086-2015 “Requisiti tecnici e metodi di prova per le caratteristiche di combustione verticale di taluni tipi di materiali interni delle automobili”,soddisfa pienamente i requisiti tecnici specificati nella norma nazionale GB32086, e si applica alle tende per gli interni delle automobili M3 che trasportano più di 22 passeggeri. persiane e/o altri materiali di sospensione interna,non applicabile agli autobus urbani con passeggeri in piedi.

Parametri tecnici

1. PLC + controllo touch screen;
2. Il bruciatore Bunsen si accende automaticamente, la fiamma può essere impostata arbitrariamente;
3. T1/T2/T3 tempo di registrazione 9999S;
4. Risoluzione minima del timer: 0,1 S;
5. Il tempo di applicazione della fiamma può essere predefinito (timing automatico); gamma di controllo: 0,1 s-999,9 s; precisione di timing 0,1 s, dopo aver raggiunto il tempo di combustione impostato, il bruciatore Bunsen (bruciatore) ritorna automaticamente;
6. Il lato anteriore del supporto del campione è rivolto verso la finestra di osservazione dell'apparecchiatura per facilitare l'osservazione e la combustione del campione;
7. Cappuccio di combustione: (scatola esterna di laminazione elettrostatica laminata a freddo);
8. Il bruciatore Bunsen (bruciatore) si inclina automaticamente di 45°;
9. Altezza della fiamma: 10-100 mm regolabile continuamente;
10. Fornitore di alimentazione: 220VAC-15%220VAC+10% 500W (sistema a tre fili monofase)
11. Dimensioni della pinza del campione: L'altezza del telaio è di 560 mm ed è costituita da due barre parallele distanti 150 mm tra loro.Il diametro fisso dell' ago non deve essere superiore a 2 mm e la lunghezza almeno 27 mm.Per fissare il campione sull'ago fisso e a una certa distanza dal telaio, si deve installare vicino all'ago fisso una colonna di posizionamento di diametro 2 mm e altezza almeno 20 mm.
12. Piastra di pressione: la piastra a U assicura la piattazza verticale del campione sul supporto per il campione; la piastra a U deve essere piatta e rigida, realizzata con un materiale adatto, le dimensioni del supporto per il campione,con uno spessore di 1.0 mm ± 0,1 mm. La piastra a pressione a U deve essere piatta e rigida, costituita da un materiale adatto, avere le dimensioni del porta campioni e uno spessore di 1,0 mm ± 0,1 mm.
13. Lampada a gas: La lampada a gas si trova sotto il campione, nel piano che passa attraverso la linea centrale verticale del campione e la superficie del campione.formando un angolo di 30° con il piano in cui si trova il campione. Si prova la parte superiore della lampada a gas. Il bordo inferiore del campione è di 20 mm. Quando la lampada a gas è posizionata verticalmente, la lampada a gas si accende e l'altezza della fiamma è regolata a 40 mm±2 mm,che è la distanza tra la bocca dell'ugello della lampada a gas e la punta della fiammaIl diametro interno dell'ugello del gas è pari a 0,18+0,03 0
14. Gas utilizzato nelle lampade a gas: gas di propano industriale, gas di butano o gas di petrolio liquefatto (forniti dal cliente)
15. Illuminazione: Luci a LED 20W × 2

16.Parametri relativi allo schermo touch

1. Dimensione: 7 pollici Dimensione effettiva del display Lunghezza 15,4 cm Larghezza 8,59 cm
2. Risoluzione: 800*480
3. Interfaccia di comunicazione RS232, CMOS 3.3V o TTL, modalità porta seriale
4. Capacità di archiviazione: 1G
5. Utilizzare puramente hardware FPGA driver display, "zero" tempo di avvio, power up per eseguire
6. Utilizzando l'architettura M3 + FPGA, M3 è responsabile dell'analisi delle istruzioni, FPGA si concentra sul display TFT, velocità e affidabilità guidano lo stesso programma
7. Il regolatore principale adotta un processore a basso consumo di energia e entra automaticamente in modalità di risparmio energetico
