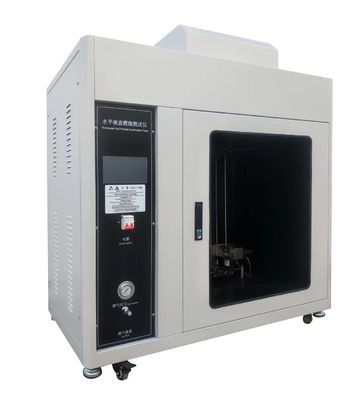

UL94 Tester di infiammabilità orizzontale/verticale per materiali di plastica
Informazioni sul prodotto
Macchina di prova dell'inflamabilità orizzontale e verticale
UL 94 camera di fiamma camera di fiamma orizzontale, camera di fiamma verticale
Per la prova di infiammabilità dei materiali di plastica utilizzati nei dispositivi elettrici di consumo.Include un supporto per campioni completamente regolabile e controlli di precisione del flusso di gas.
Norme di prova
UL 94-2006 CEI 60695-11-3 CEI 60695-11-4
UL94:Prove di infiammabilità dei materiali di plastica per parti di dispositivi e apparecchi
UL94HB: Prova di combustione orizzontale
V-0,1,2: prova di combustione verticale da 20 mm
94-5VA,B: 500W ((125 mm) Prova di combustione verticale
94VTM-0,1,2: Prova di combustione verticale con materiale sottile
94HBF,94HF-1,2: Prova del materiale in schiuma a combustione orizzontale
IEC 60695-11-10:Prove di pericolo d'incendio - Parte 11-10: Fiamme di prova - Metodi di prova con fiamma orizzontale e verticale da 50 W
IEC 60695-11-20: Prova del rischio di incendio - Parte 11-20: Fiamme di prova - Metodi di prova di fiamma da 500 W
IEC 60695-11-4:Prove di pericolo d'incendio - Parte 11-4: Fiamme di prova - Fiamme da 50 W - Apparecchiatura e metodo di prova conformazionale
IEC 60695-11-3:Prove di pericolo d'incendio - Parte 11-3: Fiamme di prova - Fiamme da 500 W - Apparecchiatura e metodo di prova conformazionale
Parametri tecnici
| Sortes |
500W (classe 5V) |
50W ((HB/classe V) |
| Fiamma di prova |
500W ((prova di combustione per la classificazione V-0, V-1, V-2) |
50W ((prova di combustione per la classificazione V-0, V-1, V-2) |
| Tubo da bruciatore |
Diametro interno: Φ 9,5 mm±0,3 mm |
diametro interno: Φ 9,5 mm±0,3 mm, |
| Angolo di combustione |
0°, 20°, 45° |
0°, 20°, 45° |
| Termocoppia |
Tipo K (Ni/Cr - Ni/Al) |
Tipo K (Ni/Cr - Ni/Al) |
| Dimensione della termocoppia |
0.5 mm |
0.5 mm |
| Blocco di rame standard |
9 mm±0,01 mm,
peso: 10 g ± 0,05 g prima della perforazione. |
5.5 mm±0,01 mm,
peso: 76 g ± 0,01 g prima della perforazione. |
| Tempo per aumentare la temperatura |
Da 100°C±5°C a 700°C±3°C; 54s±2s (preset) |
da 100°C±5°C a 700°C±3°C;
44s±2s (preset) |
| Flusso di gas |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Fornitura di gas |
metano, min.98% di purezza |
metano, min.98% di purezza |
| Colonna d'acqua |
125 m±5 mm |
‹10 mm |
| Tempo di prova |
54 ± 2 s |
44 ± 2 s |
| Indicatore di altezza della fiamma |
40 ± 1 mm |
20 ± 1 mm |
| Volume della camera |
> 0,5 m3, interno nero |
> 0,5 m3, interno nero |
| Conforme alla norma |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10
|
Applicazioni
- prove di infiammabilità dei materiali di plastica utilizzati negli apparecchi elettrici di consumo
- Controllo della qualità e prove di certificazione per i produttori di componenti in plastica
- Laboratori di ricerca e sviluppo per la valutazione di nuove formulazioni di materiali plastici
- strutture di prova e organismi di certificazione di terzi
- Classificazione dei materiali secondo le classificazioni UL94 HB, V-0, V-1, V-2, 5VA, 5VB, VTM, HBF, HF-1, HF-2
- Controlli di conformità per prodotti che richiedono la certificazione IEC 60695
- prove di combustione verticale con materiali sottili (VTM-0, VTM-1, VTM-2)
- prove di combustione orizzontale per materiali spumati (HBF, HF-1, HF-2)
Domande frequenti
D1: A che cosa serve questa attrezzatura?
A1: Questo tester valuta l'infiammabilità dei materiali di plastica utilizzati nei dispositivi e apparecchi elettrici, classificandoli secondo le classificazioni UL94 quali HB, V-0, V-1, V-2, 5VA,e 5VB per aiutare i fabbricanti a soddisfare i requisiti di sicurezza del prodotto.
D2: A quali norme è conforme?
A2: L'apparecchiatura è conforme alle norme UL 94-2006, IEC 60695-11-3, IEC 60695-11-4, IEC 60695-11-10, e IEC 60695-11-20, che coprono sia i metodi di prova a fiamma da 50W che da 500W.
Q3: Quali materiali possono essere testati?
A3: Materiali di plastica utilizzati in parti per dispositivi e apparecchi, comprese le materie plastiche rigide, le materie sottili (VTM) e le materie schiumate (HBF/HF-1/HF-2).
D4: Qual è la differenza tra i test a 50W e a 500W?
A4: la configurazione da 50 W è utilizzata per le prove di classificazione HB e V (V-0, V-1, V-2), mentre la configurazione da 500 W è utilizzata per le prove di classificazione 5 V (5VA, 5VB) che richiedono una maggiore energia di fiamma.
D5: Che tipo di gas è necessario per questa apparecchiatura?
A5: Il misuratore richiede gas metano con una purezza minima del 98%, con portata di 965 ± 32 ml/min per le prove a 500 W e 105 ± 10 ml/min per le prove a 50 W.
D6: Il risultato della prova riflette i rischi di incendio del mondo reale?
A6: No. La prova misura le prestazioni relative di infiammabilità in condizioni di laboratorio controllate e non rappresenta i rischi di incendio reali che possono verificarsi in scenari reali.
Q7: Quali sono le dimensioni e la costruzione della camera?
A7: La camera è costruita in acciaio inossidabile con interno nero e un volume superiore a 0,5 m3.
D8: Il timer è regolabile?
R8: Sì, il timer digitale è regolabile da 0 a 999,9 secondi con una precisione di ±0,1 s, consentendo la flessibilità per varie procedure di prova.
Testatore di infiammabilità ASTM D635.pdf
Che cos'è il Tester di infiammabilità orizzontale e verticale UL94?
UL94 Tester di infiammabilità orizzontale e verticale èuna provadispositivoche viene utilizzato percondotta Il Norme prova per assicurare Il Performance di infiammabilità di Prodotti di plastica Materiale chesono utilizzatiper Parti e accessori in Dispositivi - e Apparecchi.Questo...è dinota Che Il prova nonmostrare i veri pericolidi frontedaIl Esemplare in nella vita reale fuoco infortuni.
