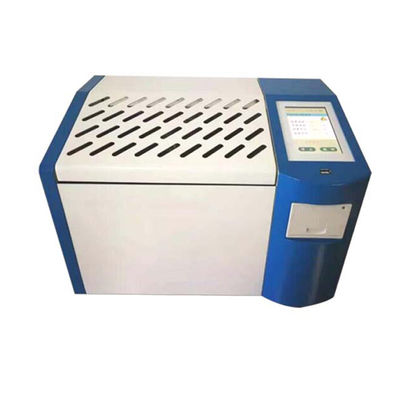

IEC 60247 TESTER DI PERDITE DIELETTRICHE E RESISTENZA di olio di isolamento

IntroduzioneTester di perdita dielettrica e di resistività dell'olio di isolamento

Il tester di perdita dielettrica e di resistività dell'olio di isolamento è progettato e fabbricato secondo GB/T5654-2007/IEC 60247 "Measurement of Relative Capacitance,Fattore di perdita dielettrica e resistenza a corrente continua dei materiali isolanti liquidi"Utilizzato per misurare il fattore di perdita dielettrica e la resistività DC dell'olio isolante e di altri media isolanti liquidi.Integrazione interna dei componenti principali, come il bicchiere di olio a perdita dielettrica, regolatore di temperatura, sensore di temperatura, ponte di prova di perdita dielettrica, alimentatore di prova AC, condensatore standard, contatore di alta resistenza, fonte di alta tensione CC, ecc.Lo strumento adotta tutta la tecnologia digitale, tutte le misure automatiche intelligenti, dotate di grande schermo LCD a colori, menu completo in cinese, ogni passo ha indicazioni in cinese, i risultati dei test possono essere memorizzati e stampati automaticamente,l'operatore non ha bisogno di una formazione professionale può essere abile nell'uso.

Caratteristica

(1) La coppa d'olio adotta la struttura a tre elettrodi conforme alla norma nazionale GB/T5654-20077/IEC 60247, con spaziamento tra poli di 2 mm,che può eliminare l'influenza della capacità errante e delle perdite di diarrea sui risultati dei test di perdita dielettrica.
(2) Lo strumento adotta l'algoritmo di riscaldamento ad induzione a media frequenza e di controllo della temperatura PID.riscaldamento uniforme, velocità elevata e comodo controllo, in modo che la temperatura sia rigorosamente controllata entro il range di errore di temperatura prestabilito.
(3) Il condensatore standard interno è un condensatore a tre elettrodi SF6 riempito di gas, la perdita dielettrica e la capacità del condensatore non sono influenzate dalla temperatura e dall'umidità ambientali,in modo che la precisione dello strumento sia ancora garantita dopo un lungo periodo di utilizzo.
(4) L'alimentazione di prova AC adotta il metodo di conversione AC-DC-AC, evitando efficacemente l'influenza della tensione di utilità e delle fluttuazioni di frequenza sulla precisione della prova dielettrica,anche se il generatore genera elettricità, lo strumento può anche funzionare correttamente.
(5) Perfetta funzione di protezione: in caso di cortocircuito di sovra tensione, di sovra corrente e di alta tensione, lo strumento può interrompere rapidamente l'alta tensione e emettere un messaggio di avvertimento.Quando il sensore di temperatura non funziona o non è collegato, viene emesso un messaggio di avvertimento.
Nel forno di riscaldamento ad induzione a media frequenza è presente un relè di limitazione della temperatura.
(6) Fasilità di impostazione dei parametri di prova: intervallo di impostazione della temperatura 0°120°C, intervallo di impostazione della tensione CA
500 ~ 2200V, gamma di impostazione della tensione CC di 300 ~ 500V.
(7) L'uso di un display LCD a grande schermo, con retroilluminazione, visualizzazione chiara.lo strumento può eseguire automaticamente la prova. e memorizzare e stampare automaticamente i risultati dei test.
(8) L'orologio in tempo reale, la data e l'ora della prova possono essere salvati, visualizzati e stampati con i risultati della prova.
(9) Funzione di taratura del bicchiere dell'elettrodo vuoto.Misurare la capacità elettrica e il fattore di perdita dielettrica del bicchiere di elettrodo vuoto per giudicare le condizioni di pulizia e montaggio del bicchiere di elettrodo vuotoI dati di taratura vengono salvati automaticamente per facilitare il calcolo accurato della capacità relativa e della resistività CC.

Parametri tecnici
