ISO 3008-2007 Attrezzatura di prova dell'inflamabilità Forno di prova a combustione verticale

ISO 3008-2007 Attrezzatura di prova dell'inflamabilità Forno di prova a combustione verticale

Applicazione

Adatti per la prova antincendio di porte e blind montati all'apertura di partizioni verticali; come porte a cerniera, porte a spillo, porte scorrevoli orizzontali, porte scorrevoli verticali,(comprese le porte scorrevoli collegate e le porte a sezione), prova di resistenza al fuoco delle persiane a rotolo, altre porte scorrevoli, porte pieghevoli, porte a battistrada, pannelli che possono muoversi nella parete.

Rispetto delle norme

conformemente alla norma ISO 3008-2007 "Metti a prova le porte e gli appendiabiti in caso di incendio" "Metodi di prova in caso di incendio per i componenti di costruzione Parte I: requisiti generali di prova";in conformità alla NFPA "Metodo di prova del fuoco per porte antincendio"

Parametri tecnici

1Composizione dello strumento: forno di prova del fuoco, sistema di misura del flusso di gas, sistema di misura della temperatura e sistema di misura e controllo della pressione.

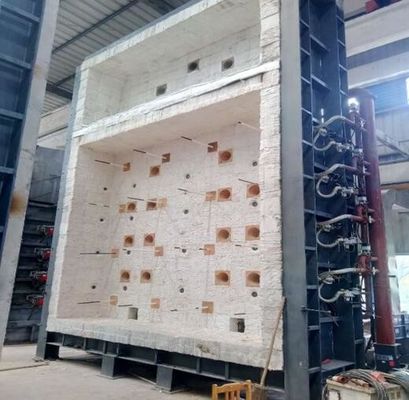

2Forno di prova a fuoco: per forno di prova verticale, dimensione 3M (lungo) x1.2M (profondo) x3M (alto) (può essere personalizzato)

3Struttura del forno: il telaio della struttura in acciaio viene utilizzato per formare la parete del forno con mattoni refrattari nel mezzo della struttura in acciaio.Il lato interno della parete del forno è costituito da materiale isolante termico resistente alle alte temperature con una densità superiore a 1000 kg/m3Il lato esterno è avvolto in acciaio colorato, lo spessore del materiale di rivestimento del forno è di 65 mm e la temperatura di prova della temperatura nel forno è fino a 1250 °C.installato e rivestito e testato nella nostra fabbricaLe parti vengono confezionate e trasportate nel rimorchio.

4- Uso di combustibile: gas naturale (di proprietà dell'utente)

Sistema di misurazione della temperatura

1. Termocoppia nel forno: il forno adotta una termocoppia in nichel-cromo-nichel-silicio di tipo K con un diametro di filo di 2,0 mm secondo GB/T 16839.1, un involucro in acciaio inossidabile resistente al calore con un materiale resistente al calore al centro e un'estremità calda.la precisione della temperatura è < ± 15 °C.

2. Misurazione della temperatura della superficie di contromisura: termocoppia di 0,5 mm con diametro di 0,2 mm e diametro di 12 mm su una piastra di rame rotonda,in conformità alla termoparte di nickel-cromo-nickel-silicio di grandi dimensioni specificata in GB/T16839,.1- dovrebbe coprire rivestimenti di amianto con una lunghezza e una larghezza di 30 mm e uno spessore di 2,0 mm.

3. Misurazione della temperatura media: 8 termocoppie, adatte a GB/T7633-2008 e GB/T17428-2009

4Misurazione della temperatura massima: 20 termocoppie possono misurare la doppia porta con la lastra con una larghezza massima di 1200 mm.

5Termocoppia mobile: misurata con termometro a infrarossi

6Termocoppia interna: 4 termocoppie, adatte per misurare la temperatura interna del condotto di ventilazione.

7. Misurazione della temperatura ambiente: viene utilizzata una termocoppia avvolta con un diametro di 3,0 mm, conforme alla termocoppia di tipo K di nickel-cromo-nickel-silicio di grandi dimensioni specificata nella norma GB/T16839.1.

8- Misurazione della pressione nel forno: sonda di misura a forma di T, precisione di misura ± 2pa.

9. sistema di carico: misurazione mediante un sensore di pressione

10- strumento di misura della deformazione: mediante dispositivo elettronico di misura della deformazione

11. Sonda a fessura: realizzata secondo lo standard GB/T9978.1

12. ugello di combustione: 8 bruciatori ad alta velocità sono incorporati nelle pareti del forno su entrambi i lati, 4 su ciascun lato. Fornisce il calore necessario per riscaldare il forno.

13. Fumo di scarico: tre fori di scarico sono installati nella parete del forno sul lato posteriore della parete del forno per collegarsi al fumo posteriore e il gas di scarico nel corpo del forno viene scaricato.Pressione di controllo.

14. Visualizzazione del foro di incendio: sulla parete laterale posteriore del corpo del forno ci sono due fori di incendio per osservare la superficie di incendio e la fiamma del provino durante la prova.

15. Dispositivo di carico: adotta un carrello, alto 3,5 m e largo 3,0 m, composto da una carrozzeria e da una piattaforma di prova.che può essere spostato sulla rotaiaLa piattaforma di prova: telaio in acciaio quadrato di 3,0 m*3,0 m. Durante la prova, la piattaforma del pezzo di prova con il pezzo di prova è stata sollevata sulla carrozzeria del veicolo con un sollevamento elettrico.poi il carrello è stato spinto nella posizione di prova e fissato, e poi il test è stato iniziato.

16. Parte di controllo elettrico: software di configurazione MCGS e programma PLC utilizzando un computer industriale integrato incorporato. compresi: interfaccia di controllo principale, interfaccia di curva di temperatura del forno,interfaccia di temperatura della provetta, interfaccia di registrazione della cronologia e interfaccia di determinazione dei parametri.

17. superficie del pavimento del forno di prova: circa 20 metri quadrati
