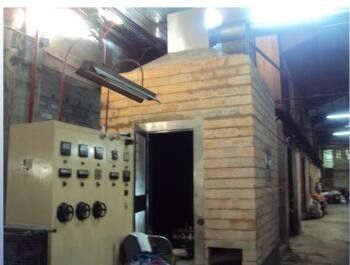

Apparecchiatura di collaudo di infiammabilità del Verticale-vassoio del cavo dell'UL con il touch screen di colore 5.7inch
Applicazione
Applichi per controllare la prova di fuoco del verticale-vassoio per vedere se c'è la determinazione dei valori della propagazione di fiamma del cavo e del rilascio del fumo quando i cavi sono sottoposti ad una fonte d'ignizione ardente. (È niente allo scopo dei cavi, quali la energia elettrica, le telecomunicazioni ecc.)
Componenti principali
La conduttura consiste della fonte d'ignizione & sistema di controllo del tiro di rifornimento, sistema di controllo di cambiamento continuo della condotta del cappuccio della raccolta & di scarico, strumentazione di misura di pressione di gas, strumenti di misura del fumo & sistema di misura della temperatura, sistema di misura di altezza della fiamma ecc.
Norme
Secondo le clausole 9,6 & 9,7 di UL1685-2007, UL2556-2007
Parametro principale
| Sala di collaudo |
I mattoni della resistenza al fuoco per le pareti e quale densità è 1698kg/m3, pittura nera dello spruzzo dell'interfaccia e la dimensione esterna della stanza è W2438×D2438×H3353mm |
| Porta |
La struttura di acciaio inossidabile e la porta del fissare-vetro, la dimensione globale è W0.9× H2.0m |
| Cappuccio della raccolta del fumo |
Quale ha fatto da acciaio inossidabile, ogni lato è di essere 400 inclinati, il cappuccio come un cubo e ciascuno lunghezza del lato è 914mm, c'è una maglia della polvere sotto il cappuccio ed ogni lunghezza laterale è 610mm |
| Finestra di osservazione |
Quale come un quadrato e ciascuno la lunghezza laterale è 457mm, distanza dal lato più basso della finestra al pavimento, distanza di 1295mm di 1143mm dalla destra della finestra alla parete |
| Prese d'aria |
quale dimensione è 559×343mm, 914×305mm, 2438×343mm |
| Condotta di scarico |
L9000×φ406mm, lo installano al concentrato dentro sul lato destro del cappuccio del cubo |
| Vano per cavi |
H2400mm, il rundle come quadrato che la dimensione è L305×W25×D25 e distanza di entrambi i rundles è 299mm |
| Bruciatore |
L341mm×D30mm con 242 fori |
| Cambiamento continuo del gas |
13.2L/min, 0.1Mpa per pressione del gas |
| Fonda il controllo |
La velocità di flusso della conduttura del fumo di senso del flussometro di pressione differenziale, fornisce la base per il controllo della velocità del fan |
| Trasmissione leggera |
senso della cellula fotoelettrica la densità di fumo durante fiammeggiare |
| Altezza della fiamma |
Spettacolo di luci visibile infrarosso l'altezza corrente del tempo reale della fiamma |
| Software speciale |
Elabori la curva tramite il flusso del seme, la densità di fumo, altezza della fiamma e formi una tavola automaticamente, con la stampa della stampante |
| Sistema di controllo |
touch screen di colore 5.7inch, SpA da Panasonic giapponese, SCM, un ANNUNCIO ad alto rendimento di 16 bit trasformare ecc |
Come sono i prodotti di protezione antincendio provano?
Molte prove di fuoco sono fatte funzionare dai laboratori ufficiali ai fini della certificazione di prodotto. Tuttavia, alcuni produttori dei prodotti di protezione antincendio anche mantenere le loro proprie facilità e prove di funzionamento per gli scopi di R & S prima di andare alla spesa ed all'esposizione di una prova ad una funzione dei terzi.
