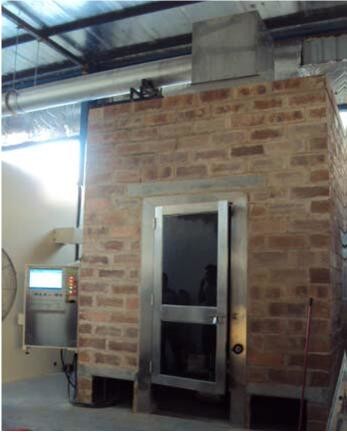

UL 1685 PLC Control Fire Testing Equipment Tester di infiammabilità verticale del cavo raggruppato

Controllo PLC Testatore di infiammabilità verticale del cavo con UL 1685

Norme

La macchina per la prova della diffusione verticale della fiamma del cavo raggruppato è progettata in conformità alle disposizioni pertinenti della norma UL1685, GB18380.3 sui requisiti di prova di combustione del filo e del cavo.E soddisfare la norma IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Classe D).

Applicazioni
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions, è l'attrezzatura necessaria per i cavi di alimentazione, i cavi di controllo e i cavi in fibra ottica.può essere ottenuto con gli standard di prova IEEE 383 (IEEE 1202).Questo tester può essere dotato di strumento di configurazione di porta di rilascio di calore, con l'analizzatore di gas può misurare i valori di potenza termica come HRR (tasso di rilascio di calore),SPR (tasso di generazione di fumo) e così via.

Esperienza dell'utente
1, Questo tester progettato con alta intelligenza e facile da usare;
2, con un design industriale professionale, un aspetto bello e un layout ragionevole;
3Questa attrezzatura è di precisione, sicurezza e stabilità;
4, con sistema di controllo microcomputer, processo di prova intelligente, non c'è bisogno di cronometrare manualmente.
5, cabina di prova in acciaio inossidabile resistente all'orosione;

Caratteristiche principali

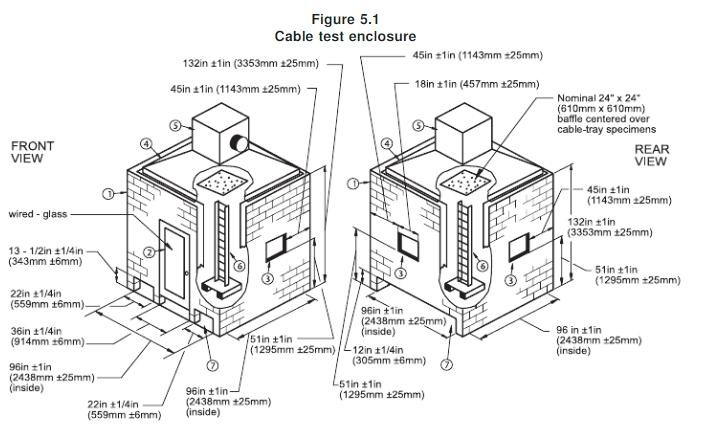

1, La dimensione della scatola di prova in acciaio inossidabile è di 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm. La superficie interna della cassa è superiore al suolo e il lato posteriore è coperto da materiale isolante;
2, dotata di una scala in acciaio inossidabile, conformemente ai requisiti di GB/T18380.31;
3, 2 porta campioni di riserva;
4Le scale sono in acciaio inossidabile, resistenti alla corrosione e facili da pulire.
5, nella parte inferiore dell'armadio, c'è una presa d'aria di dimensioni 800±20 ((W) × 400±10 ((D), nella posizione di 150+10 mm nella parte anteriore della scatola.
6, all'interno della scatola di prova sono montate termocoppie di tipo K di 2 mm di diametro;
7, Il flusso d'aria all'interno del forno di combustione può essere regolato in modo stabile a (5000 ± 500) L/min.

Sistemi di combustione
1, Il bruciatore: tipo cintura bruciatore di gas propano dimensioni di 257 mm × 4,5 mm, e l'apertura di un totale di 242 fori, che sono disposti in 3 linee di 81,80,81, il diametro del foro è

1.35 mm, la distanza tra i fori è di 3,2 mm;
2, dotato di una valvola a sfera ad alta precisione per controllare lo spegnimento del gas;
3, due flussometri: flussometro d'aria e flussometro di gas e valvola di controllo;
4La parte anteriore del tester di combustione è dotata di un tubo di arresto della fiamma per impedire che il gas propano si temper, garantendo così la massima sicurezza del campione.
5, Angolo di combustione: orizzontale; dispositivo di accensione automatica (20 gradi regolabile è opzionale).
6, il bruciatore può compensare automaticamente il processo di compensazione del gas e dell'aria mediante un programma informatico, mentre molti sistemi tradizionali hanno trascurato questa influenza.

Sistemi di controllo
1, PLC con grande sistema di controllo touch screen;
2, Questo tester può accendere automaticamente e cronometrare automaticamente, intervallo di cronometraggio di 999min e precisione di 1s;
3, i dati sperimentali sono memorizzati automaticamente, consultazione libera;
4, con funzione di promemoria di 40 minuti e 1 ora;
5, i montanti dei campioni sono sollevati da una gru elettrica.

Parametri dell'apparecchio
1, la dimensione della scatola di prova è di 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm;
2, La precisione dell' anemometro è di 0,1 m / s;
3, la portata dell'anemometro della sorgente d'aria è di 8000L/min; i venti di uscita (5000 ± 500) L/min possono essere regolati;
4, Gas: 95% di purezza di propano di grado tecnico (cliente);
5, Il controllo del flusso di gas: sotto 100kpa, a 20 oC;
6, Il gas di combustione: propano (o GPL).
