Dispositivo di prova del rilascio di calore del filo e del cavo
| MOQ: | 1 unità |
| prezzo: | negotiated |
| standard packaging: | Cassa in compensato |
| Delivery period: | 25 giorni lavorativi |
| payment method: | T/T, L/C, Western Union, MoneyGram |
| Supply Capacity: | 1 unità/mese |
apparecchiatura della prova di infiammabilità
,Laboratori di prova dell'inflamabilità
DIN EN 50399:2017 Dispositivo di prova del rilascio di calore di fili e cavi con sonda di velocità bidirezionale in acciaio inossidabile
Introduzione del prodotto
La norma EN 50399 specifica l'apparecchio e i metodi di prova per la valutazione della diffusione verticale della fiamma, del rilascio di calore e della produzione di fumo di fili o cavi montati verticalmente,di potenza superiore a 20 W, a condizioni definite.La norma EN 50399 specifica l'apparecchio, la disposizione e la taratura degli strumenti da installare per misurare il rilascio di calore e la produzione di fumo durante la prova d'incendio.Sono indicate le procedure di prova da utilizzare per le prove di omologazione per la classificazione dei cavi nelle Euroclassi B1ca, B2ca, Cca e Dca.
Parametri tecnici
1.La camera di prova ha una dimensione di 1.000±100 ((W) x 2.000±100 ((D) x 4.000±100 ((H) mm.La superficie inferiore della camera di prova è più alta del suolo, mentre il lato posteriore è integrato con materiale isolante per isolarlo dal calore..
2Nella sezione inferiore della camera di prova è presente un foro di dimensioni 800±20 ((W) x 400±10 ((D) nella posizione di 150±10 mm dal lato anteriore della camera per alimentare l'aria.
3All'angolo posteriore della sezione superiore della camera di prova si trova un foro di scarico di dimensioni 300±30(W) x 1.000±100(D) per consentire l'emissione del fumo durante la prova.
4.Al lato anteriore del bruciatore del misuratore di diffusione verticale della fiamma è installato un trappola per la fiamma per evitare il controsfrutto del propano, al fine di garantire la massima sicurezza.
5A differenza dell'apparecchiatura convenzionale IEC60332-3, il tester di diffusione verticale della fiamma registra tutte le condizioni di controllo e di prova con il computer per aumentare la facilità d'uso.
6.Se si interrompe la prova di combustione eccessiva a causa del dispositivo di spruzzo d'acqua installato per l'estinguimento.
7.Il programma può essere programmato secondo il requisito standard e 70.000 Btu/h.
8.Le dimensioni di una scala in acciaio inossidabile di larghezza: 500 W × 3, 500 H mm.
9.Le dimensioni standard della scala in acciaio inossidabile: 800 ((W) × 3, 500 ((H).
10Due serie di bruciatori di propano standard e miscele di venturi.
11.Seguire la categoria standard può programmare per selezionare un test.
12Il sistema di scarico è costituito da cappuccio di raccolta fumo, condotto di scarico, sistema di ingresso d'aria, ventola centrifuga e convertitore di frequenza.
13La sezione dei condotti ospita tutte le sonde per il campionamento del gas, le sonde per la temperatura e il flusso di massa e dispone di porte per il sistema di misurazione del fumo.
14- analizzatore di ossigeno paramagnetico, utilizzando il metodo del cambiamento paramagnetico per misurare la concentrazione di ossigeno nel gas.
15.Analisatore di anidride carbonica (infrarosso) per la misurazione del rilascio di calore.
16.Filtro di fuliggine, trappola a freddo, colonna di asciugatura, pompa e regolatori dei rifiuti per il condizionamento dei gas di campionamento prima dell'analisi.
17.Sistema di acquisizione dei dati e software.
Caratteristiche e applicazione
1. Unità di gabinetto standard 19, compreso l'analizzatore di gas a CO2 a infrarossi non dispersivo, con paramagnetico O2;
2. Taiwan Advantech data acquisition board 1 set, può raccogliere temperatura, differenza di pressione del gas e dati dell'analizzatore di gas, ecc.;
3. sonda di velocità bidirezionale in acciaio inossidabile, dotata di una serie di dispositivi di rilevamento della pressione del vento quali il sensore di pressione micro differenziale;
4. il termopare OMEGA K-type degli Stati Uniti 3, che rileva la temperatura dei gas di scarico 1 set;
5. dotato di una serie di dispositivi di raccolta di gas, collegati da tubi in PTFE, può raccogliere gas corrosivi;
6. Deumidificante trappola a freddo, regolatore di flusso costante di gas e tensione, 1 set di apparecchiatura di raccolta di gas CAST americana, dotata di tubo in acciaio inossidabile e collegamento del tubo PTFE;
7.Un sistema di misura della densità di fumo di una lampada a incandescenza composto da una sorgente luminosa a incandescenza e da un dispositivo ricevente di fotodiodi di silicio;
8- dotato di 5 filtri neutri, densità ottica di 0,1-2;
9.4 dispositivi di regolazione del flusso di massa importati, dotati di valvole riducenti di pressione, valvole solenoidi, ecc.;
10. software di prova standard, comprese le procedure di taratura, e può essere utilizzato per le prove di combustione dei monomeri;
11. dotato di 1 set di dispositivi per computer e stampanti;
12. attrezzature di prova quali tubo di scarico e ventola centrifuga;
13. due regolatori di flusso di massa a propano;
14. due regolatori di flusso di massa dell'aria;
15. 22,5 kW e 30 kW di calibrazione della fiamma può essere eseguita da un regolatore di flusso di massa che agisce su un singolo bruciatore;
16. dispositivo di prova di combustione del filo e del cavo.
Applicazione:Il sistema di prova è una prova a fuoco su scala media che simula un cavo in fascia o un cavo a fibra ottica.Il cavo di prova è installato su una scala standard verticale in acciaio e acceso da una fonte di accensione specificata per valutare il comportamento di combustione e le prestazioni di combustione del cavo.- dati relativi alle prestazioni di combustione nelle fasi iniziali di un incendio di un cavo,
La prova del tasso di rilascio di calore riflette il pericolo di diffusione della fiamma lungo il cavo e il potenziale impatto della fonte di fuoco sull'area adiacente.La prova di densità di fumo mostra la visibilità dell'area di incendio e il pericolo del fumo per la sicurezza personale.

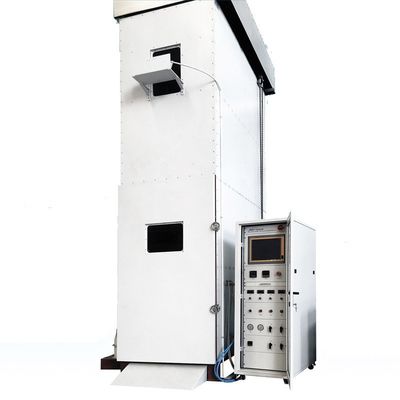

Dettagli del prodottoDispositivo di prova del rilascio di calore del filo e del cavo
L'apparecchio di prova EN 50399 è costituito da un apparecchio IEC 60332-3, una misurazione del rilascio di calore, una misurazione della densità di fumo e un sistema di entrata d'aria modificato.Questo viene realizzato montando una piccola sezione strumentale di condotti nel sistema di scarico della piattaforma e utilizzando questo con l'analisi del gas strumentazione associata e softwareLa sezione dei condotti ospita tutte le sonde di campionamento del gas, le sonde di temperatura e di flusso di massa e ha porte per il sistema di misurazione del fumo.
La prova può ottenere le seguenti caratteristiche del cavo o del cavo in determinate condizioni di combustione:
Diffusione della fiamma Diffusione della fiamma FS
Tasso di rilascio di calore Tasso di rilascio di calore HRR
Rilascio totale di calore Rilascio totale di calore THR
Tasso di produzione di fumo Tasso di produzione di fumo
Produzione totale di fumo Produzione totale di fumo TSP
Indice del tasso di crescita del fuoco FIGRA
Norme
DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
Dimensione:1120 mm (W) x 2200 mm (D) x 5600 mm (H)
Peso: 1200 kg
Requisiti di installazione
Elettronica: 110V AC 60Hz / 230V AC 50Hz, 5A
Temperatura ambiente: da 10°C a 35°C
Gas: aria e propano
