Camera di prova della fiamma del filo per cavi elettrici in condizioni di incendio Integrità del circuito

Camera di prova della fiamma del filo per cavi elettrici in condizioni di incendio Integrità del circuito

Norme

IEC 60331-21

Prova dei cavi elettrici in condizioni di incendio - Integrità del circuito - Parte 21: Procedure e requisiti - Cavi a tensione nominale fino a 0,6/1,0 kV inclusi

Specificità

2Principio di progettazione della macchina di prova dell'integrità dei cavi e delle linee di cavi:

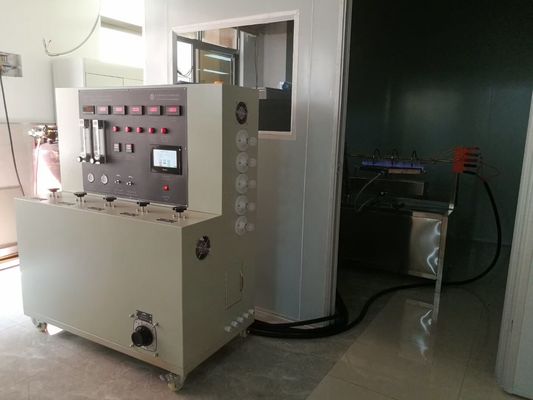

Il tester di incendio del cavo e dell'integrità dei cavi è diviso in tre parti: la scatola di combustione, il telaio di combustione e la scatola di controllo, ognuna delle quali è mobile individualmente.Ogni dispositivo è dotato di ruote in basso per facilitare il movimento e l'igiene. Dispositivo utilizzato per cavi e cavi che richiedono l'integrità della linea quando si utilizza una fiamma con una temperatura non inferiore a 750 °C (controllo della potenza termica) per la prova individuale di incendio

Parametri tecnici della macchina per la prova dell'integrità dei cavi e delle linee di cavi:

1. Progettazione della camera di combustione

È fissato alla staffa angolare in ferro con un materiale adatto per formare l'intera camera di combustione cubica.

Camera di combustione: dimensioni interne: 3M x 3M x 3M complessivamente 27 metri cubi.

Può essere struttura di muro in mattoni o struttura di lamiera di acciaio, selezionata dai clienti

2- Tenitore del campione: il campione è costituito da due o tre supporti per anelli metallici con un diametro interno di circa 150 mm.

3Dispositivo di combustione:

(1) Blowtorch: bruciatore di gas propano con una lunghezza nominale di 500 mm e una larghezza di 15 mm per ugello con miscelatore venturi.

(2) Misuratore di portata: misuratore di portata dell'aria: 80L/min, misuratore di portata del propano: 5L/min

(3) La composizione del sistema di controllo del lampo: valvola di regolazione della pressione, accensione piezoelettrica, dispositivo di spegnimento, termocoppia di regolazione della temperatura,

Fonte di gas (di proprietà della vostra azienda), dispositivo di accensione, condotta di gas, misuratore di portata, miscelatore venturi,

Torcia, valvola a sfera, condotta d'aria, bottiglia di aria compressa (di proprietà della vostra azienda)

(4) Timer: 0~99.99s/m/h può essere impostato arbitrariamente

(5) Dispositivo di accensione: per accensione automatica

(6) Regolare di temperatura: è costituito da due sezioni di monitoraggio della temperatura,

Intervallo di temperatura: 0~1000°C può essere impostato arbitrariamente.

4. carico della linea:

(1) Trasformatore di prova: 3000VA tre (2) Voltaggio di prova: AC1000V

(3) Corrente di prova: 3A
