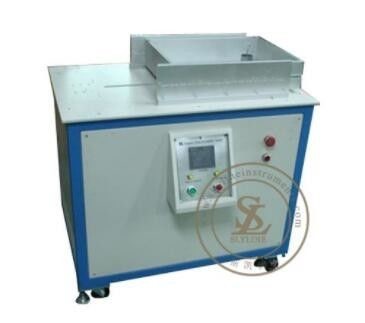

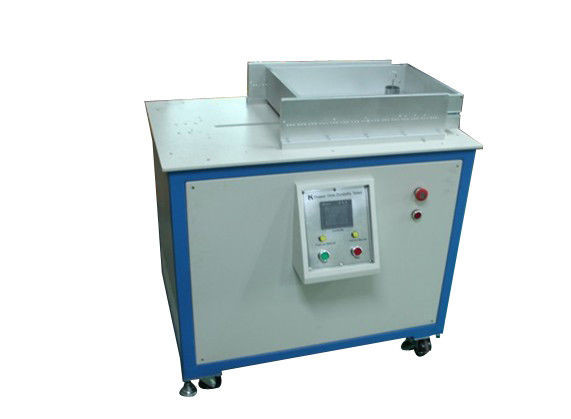

Controllo PLC attrezzature di prova mobili cassetti scivoli durabilità ciclo Tester
Informazioni sul prodotto
Il tester di durabilità dei cassetti è progettato per testare gli scivoli di cassetti, scrivanie, tavoli, armadi e armadi.
con una lunghezza di rotazione non superiore a 50 mm
Parametro tecnico
a.aria compressa - 6 kg/cm2.
b. motore CA -per il controllo dell'altezza da 250 a 1000 mm.
c. cilindro pneumatico - cilindro a doppia azione con interruttore magnetico e corsa massima di 600 mm ((regolabile).Il cilindro deve essere munito di un dispositivo per tenere in piedi qualsiasi tipo di maniglia del cassetto per aprire/chiudere il cassetto senza esercitare una forza sul sistema del cassetto..
d. Pannello di controllo/console:
- Fornitura elettrica: 240 Volts:13 A mps: 50HZ
- Tasto di accensione / spegnimento
- 6 - cifre Contatore elettronico di predeterminazione (EPC)
- L'EPC registrera' ogni colpo del cilindro fino a sei cifre.
- Smetterà l'operazione di prova al tratto prestabilito.
- EPC visualizzerà il numero di colpi ottenuti durante la prova.
- EPC in grado anche di calcolare il numero di cicli quando si verifica l'interruzione della corrente e in grado di disattivare la lettura effettiva e continuare a contare quando il funzionamento riprende.
- Il singolo deve mantenere fino a quando il contatore non viene ripristinato.
Nota:Un tratto conta come un ciclo.
i.Prove del ciclo degli elementi estendibili (ANSI/BIFMA X5.9-2012, clausola 15)
ii.Prove del ciclo degli elementi estendibili (ANSI/BIFMA X5.5-2014, clausola 10)
iii.Durabilità degli elementi di estensione (BS EN 16122:2012, paragrafo 7.5.3)
Specificità
1.Slide Dimensione:140-500mm/
2.Operazione manuale
3- Potenza di ricambio del cassetto: motore a ingranaggi da 120 W/
4.Sistema di controllo controllo PLC, touch screen.
5.Velocità di prova:0.25m/s (regolabile) /
6.Viaggio in ciclo del cassetto: chiuso-aperto 140-500 mm (può essere specificato dal cliente)
Applicazioni
-
Produttori di mobili per ufficio
-
Produttori di mobili domestici Valutazione dei cassetti degli armadi della cucina, degli armadi della camera da letto e delle vanità del bagno
-
Laboratori di prova dei mobili¢ esecuzione di prove di certificazione e di garanzia della qualità secondo le norme BIFMA e EN
-
Fornitori di diapositive per cassetti¢ Validazione della durata del prodotto e della durata del ciclo per i clienti OEM
-
Servizi di controllo qualitࢠIspezione in entrata e campionamento in linea di produzione di mobili finiti
-
Gruppi di ricerca e sviluppo¢ Confronto di disegni di diapositive, materiali e sistemi di lubrificazione in condizioni di ciclo controllato
-
Agenzie di controllo di terze parti¢ eseguire valutazioni indipendenti della durata per la segnalazione della conformità
Domande frequenti
D: A che cosa serve questa attrezzatura?
Questo tester valuta la durata e la durata di ciclo dei cassetti di tiro installati su scrivanie, armadi, armadi,e mobili da magazzino simulando l'apertura e la chiusura ripetute in condizioni controllate.
D: Come funziona il processo di prova?
Un cilindro pneumatico afferra la maniglia del cassetto e lo apre e chiude automaticamente ad una velocità e una lunghezza di corsa programmabili.Un contatore elettronico traccia ogni ciclo e interrompe la prova quando si raggiunge il numero prestabilito.
D: A quali norme è conforme questa attrezzatura?
Il tester supporta i metodi di prova specificati in ANSI/BIFMA X5.9-2012 (clausole 15), ANSI/BIFMA X5.5-2014 (clausole 10) e BS EN 16122:2012 (clausole 7).5.3) per la resistenza degli elementi estendibili.
D: Quali tipi di cassetti o di scivoli possono essere testati?
L'unità può ospitare scivoli con lunghezze di trazione da 140 mm a 500 mm e gestire vari tipi di cassetti.L'apparecchio è progettato per afferrare le maniglie standard del cassetto senza esercitare una forza sul sistema del cassetto.
D: Cosa succede se durante un test viene interrotta la corrente?
Il contatore elettronico conserva il conteggio dei cicli attraverso le interruzioni di alimentazione e riprende il conteggio dallo stesso punto in cui viene ripristinata l'alimentazione, in modo da non perdere mai il progresso del test.
D: Posso regolare la velocità di prova e la lunghezza della corsa?
Sì, la velocità di prova è regolabile fino a 0,25 m/s e la lunghezza della corsa può essere impostata tra 140 mm e 500 mm in base alle esigenze specifiche dello scivolo.
D: Quali industrie utilizzano tipicamente questa attrezzatura?
Produttori di mobili per ufficio, produttori di mobili per uso domestico, laboratori di prova, fornitori di cartelle di tiroi, servizi di controllo qualità e agenzie di ispezione di terzi.
