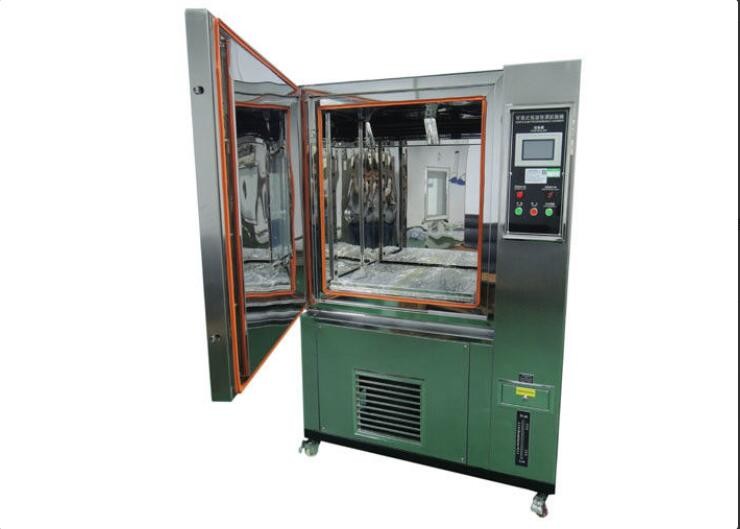

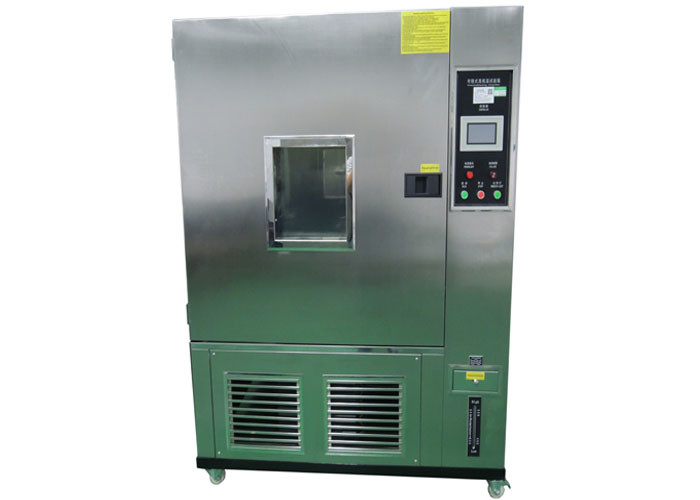

Camera di prova ambientale 1260 L camera di prova massima minima di temperatura
Struttura
L'intera struttura, cioè, la scatola della prova, il sistema di refrigerazione, il sistema di condizionamento d'aria, il gabinetto di controllo elettrico, unità di refrigerazione complessivamente, l'unità di refrigerazione è situata in fondo alla scatola, parte di controllo elettrica del lato della camera di prova, facile da operare.
2 la scatola:
A) l'estremità dello studio nel panino della condotta, la distribuzione dei radiatori, evaporatore di refrigerazione, motore di scoppio, fan ed altri dispositivi;
B) il lato della scatola della prova con un cavo che infila foro 1, dimensione ф50mm;
C) la camera di prova è fatta del piatto spesso dell'acciaio inossidabile SUS304 di 1mm. Le coperture della scatola sono fatte del piatto freddo spesso di 1mm
D) il materiale di isolamento facendo uso della schiuma di poliuretano, lo spessore 100mm, buon effetto dell'isolamento, la superficie esterna della camera di prova non glassa, non fa condensazione.
E) lo studio è fornito di quattro divisioni regolabili della maglia; ogni dimensione 1400 (lunghezza) * 600 (larghezza) * 375 (livello), 4 strati
F) il carro armato è fornito di uno scolo condensato.
3 la porta:
La doppia porta, sigilli alla porta è guarnizione utilizzata della gomma di silicone del doppio cavo;
Dispositivo di illuminazione di 4 osservazioni:
La porta è fornita di un finestrino di osservazione in vetro d'isolamento a più strati, la dimensione di circa: 300 × 275mm e un dispositivo antigelo heated. La lampada dell'alogeno 20W di A (AC12V) è installata sulla porta della camera di prova.
Specifiche principali
| Dimensione interna |
un × 1400 di 600 × 1500mm (altezza del × di larghezza del × di profondità) |
| Dimensioni esterne |
× 1100 del × 1800 2300mm (altezza del × di larghezza del × di profondità) |
| La gamma di temperature |
0 ℃ ~ ℃ +30 |
| La fluttuazione di temperatura |
℃v del ± 1 del ≤ |
| L'uniformità di temperatura |
℃ del ± 3 del ≤ |
| La deviazione di temperatura |
℃ del ± 1 del ≤ |
| Il tasso di caduta e di aumento |
Tasso di raffreddamento RT ~ 0 ℃, sono in media non lineare 1 ℃/min
Un tasso di riscaldamento di 0 ~ +30 ℃, una media non lineare di 3 ℃/min |
| Velocità del vento |
1,7 ~ 2.5m/s
Gli indicatori di cui sopra sono nel ℃ del ≤ 25 di temperatura ambiente, la pressione atmosferica, nessun carico, nessun termini di carico, dalla parete della scatola all'interno di 1/6 di prova misurata spazio;
|
| Potere |
circa 5.5Kw |
| Alimentazione elettrica |
380V ± 10% V; 50Hz |
Norme
GB/T2423.22-87Nb GJB1032-90 MIL-STD-2164/(E/C)
GB/T2423.4-93 GB/T2423.34-86 GJB150.9-86
