Testatore di infiammabilità dei materiali da costruzione Equipaggiamento di prova di infiammabilità delle celle solari è conforme

L'apparecchiatura di prova dell'inflamabilità delle celle solari è conforme alle norme UL 1730 ASTM E108

Introduzione del prodotto

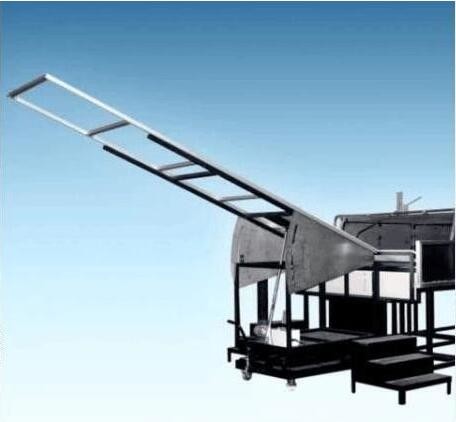

La macchina di prova della diffusione della fiamma e del marchio di combustione delle celle solari si basa sulla progettazione e sullo sviluppo di UL 1730, IEC 61730-2.È simulare le condizioni reali per valutare il tetto e i componenti delle prestazioni di resistenza al fuoco dello strumento, in campioni A1,82m, b2,4m e c3,9m per valutare il livello di A~C. Può essere utilizzato anche per le prestazioni di ritardamento del fuoco dei componenti fotovoltaici utilizzati in questa prova.

Norme

UL 1730: rilevamento del fumo nelle unità di abitazione individuali per famiglie multiple e camere d'albergo
monitor: rilevamento del segnale elettrico di polvere domestica;
UL 790: metodo standard di prova antincendio per i materiali di copertura del tetto;
ASTM E108-04: metodo standard di prova in caso di incendio per i materiali di copertura del tetto;
NFPA 256: prova antincendio del ponte del tetto.
IEC 61730-2 Appendice b: prove di incendio sui moduli fotovoltaici.

Caratteristica dell'apparecchiatura

Parti strutturali
1- materiali di copertura del tetto in compensato, dimensioni: da 1.300 (w) x 1.000 (d) x 120 (h), a
installare il campione di prova;
2La scheda di prova di incombustibilità, installata al termine della prova, può interrompere la prova.
pannelli temperati;
3. pannello di controllo del ventilatore in acciaio inossidabile, l'angolo di prova può essere regolato,
dimensione: 1,440 (l) x 940 (h) mm;
4. utilizzato per supportare la prova del supporto del telaio principale, in acciaio resistente alla corrosione, dimensioni: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5. piastra non combustibile montata di fronte al telaio per simulare la
soffitti e cornici, estensione della fiamma dal bruciatore al campione,
dimensioni: 330 (w) x 2,130 (d) x 584 (h) mm;
6. velocità di flusso dell'aria per il pannello di prova: 19 ± 8 km/h (5,5 M/sec), e configurare il
monitor dell'anemometro;
7. tubi di ventilazione separati, che possono essere estratti dall'aria esterna del laboratorio;
8. filtro al nido di miele è installato nel condotto d'aria, installato ventola guida di ingresso del gas;
9. condotti di ventilazione dotati di pannello di regolazione della pendenza per regolare la direzione del flusso d'aria;
10. tubi di ventilazione collegati alla guida, possono aumentare la velocità per garantire il flusso di aria di prova di alimentazione dalle interferenze esterne, piastre di guida in acciaio inossidabile,la posizione non cambia con la pressione del vento;
11- materiali per condotte in acciaio inossidabile, resistenti alla corrosione e al calore, dimensioni: 2,130 (w) x 762 (h) x 3,000 (l) mm;
12. ventilatore 220V,50HZ, potenza trifase, è dotato di un sistema di inversione può regolare automaticamente la velocità del vento, flusso minimo per 300m3/min;
13- Invertitore a velocità variabile all'infinito, regolabile da 0 a 100%;

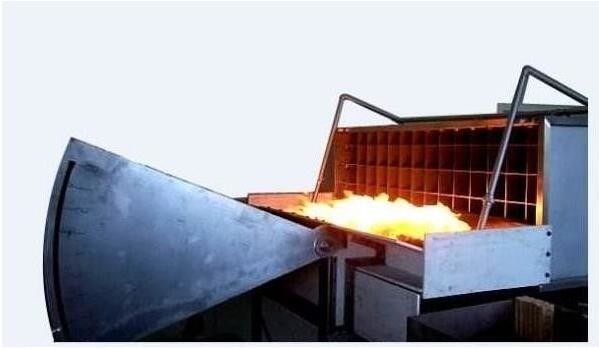

14. bruciatori a gas (per Shi Huo intermittente, diffusione della fiamma e fuoco volante), 1,12 m, 60,3 mm, in movimento sul lato di prova ha una fessura di 12,7 mm (w) * 0,91 m (lungo);
15. il bruciatore di gas può fornire 22.000 Btu/min (387 kWh), e secondo a, b, c tre livelli di combustione, una valvola di controllo del gas ad alta precisione che controlla il flusso del gas,
16. Termocoppia del bruciatore superiore è installata a 58,7 mm, 888 ± può essere testata a 28 oC;
17. sistema di accensione automatica, assicurare la sicurezza delle prestazioni di prova, elettrodo di accensione 1.8 kVp mass flow controller è la pressione minima secondo le diverse norme, controllo dei flussi di gas,Classe A e B:21,000 ~ 22000 Btu/min (369 ~ 387 kWh) per 10 minuti, classe C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 minuti;
18. Sistema di controllo della temperatura - Classe A e B:760±28oC (1400±50oF) - 21.000 ~ 22.000 Btu/min - Classe C:704±28 c (1300±50oF) - 18.000 ~ 19.000 Btu/min
19- manometri di alta precisione e valvola di regolazione della pressione controlla la pressione del gas;
1) - Ogni trasferimento al gas nei bruciatori deve seguire un metodo di prova e di controllo diverso;
2) - GNL: l'uso di MFM permette di misurare con precisione il flusso (controllo della valvola di regolazione del flusso);
3) - GPL: portata dell'aria utilizzando il sistema inverter: il ponte di prova a 19 ± 8 km/h (5,5 M/sec);
20. materiali di supporto a maglie metalliche, i pallet possono essere ruotati, in modo che la combustione completa di
materiali;

Sezione di prova

1Sistema di controllo informatico di Stati Uniti software di controllo speciale per l'esperimento Labview, integrazione 10.2 "LCD scree;
2. sistemi di acquisizione dati, il linguaggio di programmazione LabView viene utilizzato per la programmazione, carte di acquisizione dati Stati Uniti NI offre
3. Il sistema di acquisizione dei dati è composto dalle seguenti parti:
Modulo di ingresso termopare da 16 bit
2 modulo di ingresso di conversione a/d a 16 bit
3 Modulo di input/output dati
4 modulo di uscita di conversione a/d a 12 bit
5 4 e 8-slot backplane
6Moduli di visualizzazione di laboratorio
7Modulo di rete LabView/Ethernet
4. sistemi di prova di marca, bruciatori a gas, la fiamma inghiottito il materiale in combustione, il bruciatore a gas è 880 ± 10 ° C temperatura può essere regolato.

I risultati standard

1Norme generali per la diffusione della fiamma
1 Qualsiasi parte dei materiali di copertura del tetto (componente o pannello) del ponte di prova soffiata in fiamme o in particelle luminose,
2Può scivolare attraverso, spaccare, materiali di copertura del tetto curvo, come il tetto aperto,
3Classificazione di sicurezza antincendio A: la portata di diffusione della fiamma è di 1,82M,
Livello di sicurezza antincendio B: campo di diffusione della fiamma è di 2,4 metri,
Classe C di sicurezza antincendio: area di diffusione dell'incendio è 3,9 metri,
Misurata dal bordo della diffusione di fiamma del campione,

2Norme generali per la combustione sul tetto
1 Qualsiasi parte o componente del pannello da parte del ponte di prova in fiamme che soffiano o cadono,
2 Parti del ponte del tetto o una parte di un pannello nella struttura del tetto o componente sotto forma di particelle luminose scompaiono,
3 Proseguire con i componenti o i pannelli di combustione
