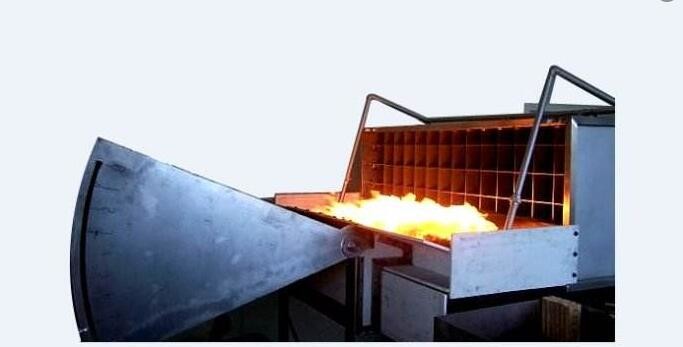

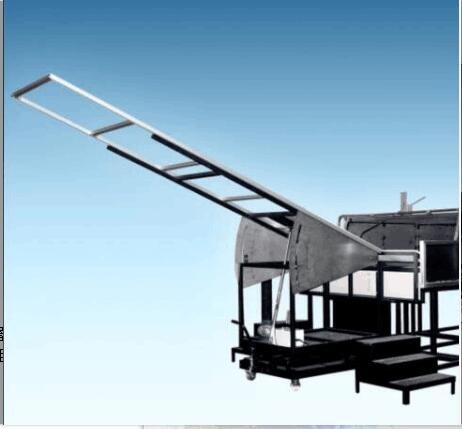

Testatore di infiammabilità dei materiali da costruzione UL790 Attrezzatura di prova antincendio dei rivestimenti per tetti

Apparecchiature per la prova dell' infiammabilità, UL 790 Apparecchiature per la prova del fuoco dei rivestimenti per tetti

Introduzione di strumenti

Il sistema di prova di combustione del tetto è uno strumento per simulare condizioni reali per valutare la resistenza al fuoco di tetti e componenti.In questa circostanza di A1,82m,B 2,4m e C 3.9 m a grado A~C per la valutazione del campioneAllo stesso tempo, può essere applicato alla prova del ritardamento della fiamma dei componenti delle celle fotovoltaiche.

Parametri tecnici

ASTM E 108 Prova di infiammabilità del materiale di rivestimento del tetto
UL790 Prova di infiammabilità del materiale di rivestimento del tetto
NFPA 256 Prova di infiammabilità del materiale di rivestimento del tetto
IEC 61730-2 Assemblaggio di celle fotovoltaiche,Appendice A,Prova di protezione antincendio, Propagazione della fiamma

Caratteristiche principali

a. Materiale di copertura in compensato, dimensioni: 1300 (W) x 1000 (D) x 120 (H), utilizzato per l'installazione dei campioni di prova.

b. Una tavola di prova non infiammabile installata alla fine della tavola di prova può impedire il ritorno di fuoco da sotto la tavola di prova.

c. Una scheda a forma di ventola in acciaio inossidabile può regolare l'angolo di prova, le dimensioni sono: 1440 (L) x 940 (H) mm.

d. Il telaio principale è utilizzato per sostenere il supporto di prova ed è una struttura in acciaio resistente alla corrosione, le dimensioni sono: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. Un insieme di tavole incombustibili montato sull'estremità anteriore del telaio, simulando le traverse e le cornici e la fiamma del bruciatore per estendere il campione, dimensioni: 330 (W) x 2130 (D) x 584 (H) mm.

f. La portata dell'aria del pannello di prova è di 19 + 8 km/h (5,5 m/sec) e il monitoraggio dell'anemometro è configurato.

g. Il tubo di convulsioni indipendente può estrarre aria dall'esterno del laboratorio.

h. Il condotto d'aria è dotato di un filtro a nido di miele e di una presa di gas per installare la foglia guida.

i. Il foglio di turbolenza regolabile in un condotto che rafforza la velocità del vento e riduce la turbolenza.

j. Il materiale del condotto d'aria è in acciaio inossidabile, resistente all'anticorrosione e alle alte temperature.Le dimensioni sono: 2130 (W) x 762 (H) x 3000 (L) mm.

k. Il ventilatore è 220V, 50HZ e trifase. La velocità del vento può essere regolata automaticamente con il sistema di inversione.

L'inverter ha la funzione di velocità variabile all'infinito, che può regolare la funzione tra 0 e 100%.

m. Bruciatori a gas (per il fuoco intermittente, la propagazione della fiamma e la prova di marchio volante) lunghi 1,12 m, di diametro 60,3 mm e sul lato del pannello di prova con una fessura lunga 0,91 m larghezza 12,7 mm.

n. Il bruciatore di gas può fornire 22000 Btu/min (387 kWh) e può regolare automaticamente il flusso di gas in base a tre tipi di gradi di combustione A, B e C.

o. Il sistema di accensione automatica garantisce la sicurezza della prova.che controlla il flusso di gas secondo le diverse normeClasse A e B: 21000 ~ 22000 Btu/min (369 ~ 387 kWh) 10 minuti, classe C: 18000 ~ 19000 Btu/min (316 ~ 334 kWh) 4 minuti.

Il sistema di acquisizione dei dati è scritto nel linguaggio di programmazione LabView e la scheda di acquisizione dei dati è fornita alla società americana NI.

q. Il sistema di acquisizione dei dati è composto dalle seguenti parti:

Modulo di ingresso di termocoppia da 16 bit

2 modulo di conversione di modulo a 16 bit

3 Modulo di input e output dei dati

4 modulo di conversione di 12 bit

5 4 e 8 piastre posteriori

6 Modulo del tempo di visualizzazione del laboratorio

7 Tempo di visualizzazione di laboratorio / modulo Ethernet

r. Sistema informatico

s. Il sistema di prova Brand fornisce un bruciatore a gas con una fiamma in grado di inghiottire il materiale in combustione e la temperatura del bruciatore a gas può essere regolata a 880 ± 10 °C.

t. Una maglia metallica può sostenere il materiale e il vassoio è ruotabile per facilitare la combustione completa del materiale.
