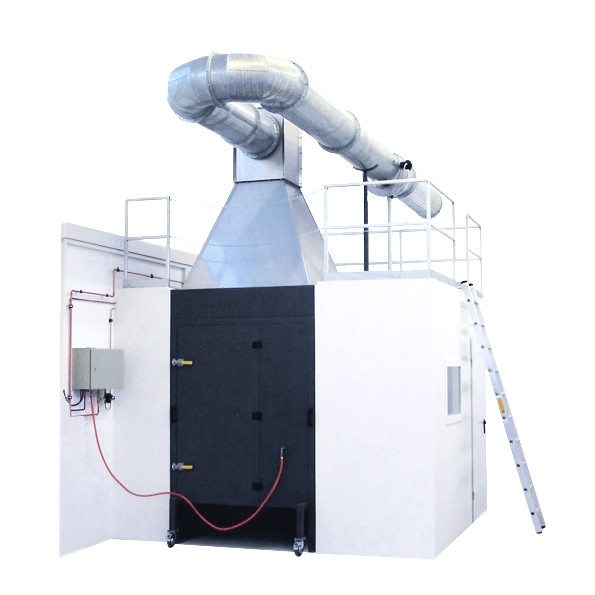

Apparecchiature di prova a fiamma singola, camera di prova a fuoco SBI da 16L/min

Codice EN13823SBI attrezzatura di prova dell'inflamabilità dell'oggetto monocombustibile

Introduzione del prodotto

La prova unica di combustione è una nuova norma di metodo pubblicata e applicata dall'Unione europea per valutare le caratteristiche di combustione dei materiali.La norma utilizza lo stesso principio della prova di fuoco in angolo e del calorimetro a conoLa scala di prova è tra i due. Il test SBI passa il test di misurazione. Durante il cambiamento della concentrazione di ossigeno, così come la velocità di flusso del gas di scarico nella conduttura,Concentrazione di CO2 e altri indicatori, il tasso di rilascio di calore in un determinato momento è calcolato mediante calcolo e quindi viene misurato il valore massimo del tasso di rilascio di calore e del quoziente di tempo durante la prova, vale a direindice FIGRA del tasso di rilascio di calore, utilizzato per classificare le proprietà ignifughe dei materiali da costruzione.

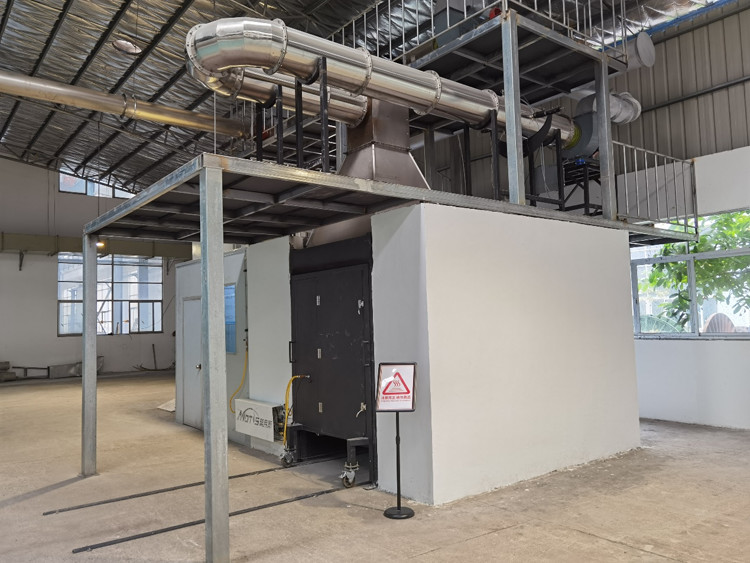

Questa attrezzatura di prova comprende il laboratorio di combustione, la sala di controllo, 2 piccoli carrelli, tubo di scarico, telaio fisso, sistema di raccolta dei gas di combustione, dispositivo di sistema di misura integrato,dispositivo di raccolta e analisi dei dati, dispositivo di controllo dell'alimentazione del gas.

Caratteristiche

L'insieme completo di attrezzature comprende attrezzature di prova, sistema di scarico fumo, dispositivo di misurazione completo, ecc., conformi alla norma EN 13823.

L'apparecchio di prova unitario di combustione comprende un carrello di prova, comprendente un bruciatore principale e un bruciatore ausiliario, che può essere facilmente collegato all'apparecchio di prova; telaio fisso, cappa del gas, collettore,Tubo di scarico fumo tipo J;

Un piccolo carrello su cui possono essere montati due campioni reciprocamente perpendicolari e un bruciatore di sabbia situato nella parte inferiore dell'angolo verticale.La posizione del carrello deve essere tale che la parte posteriore del carrello chiuda semplicemente l'apertura sulla parete della camera di combustione- per far sì che il flusso d'aria sia distribuito uniformemente lungo il pavimento della camera di combustione,una piastra perforata (la sua apertura è fornita presso l'entrata d'aria sotto il fondo del carrello) La superficie rappresenta il 40% al 60% della superficie totaleIl diametro dell'apertura è compreso tra 8 mm e 12 mm).

Il collettore è posizionato sulla parte superiore della cappa del gas, con una piastra di gas e un'uscita orizzontale collegata al tubo di scarico.

tubo di scarico di fumo di acciaio inossidabile SUS304 tipo J, tubo rotondo termicamente isolante con un diametro interno di (315±5) mm, isolato con lana minerale ad alta temperatura spessa 50 mm,e dotati dei seguenti componenti (lungo la direzione del flusso d'aria)::

il connettore collegato al collettore;

Il tubo di lunghezza 500 mm ha tre termocoppie integrate e la posizione di installazione delle termocoppie è almeno a 400 mm dal collettore;

tubi con una lunghezza di 1000 mm;

due gomiti a 90° (il raggio di curvatura dell'albero è di 400 mm);

Equipaggiamento di prova dell'inflamabilità da singolo oggetto combustibile...
