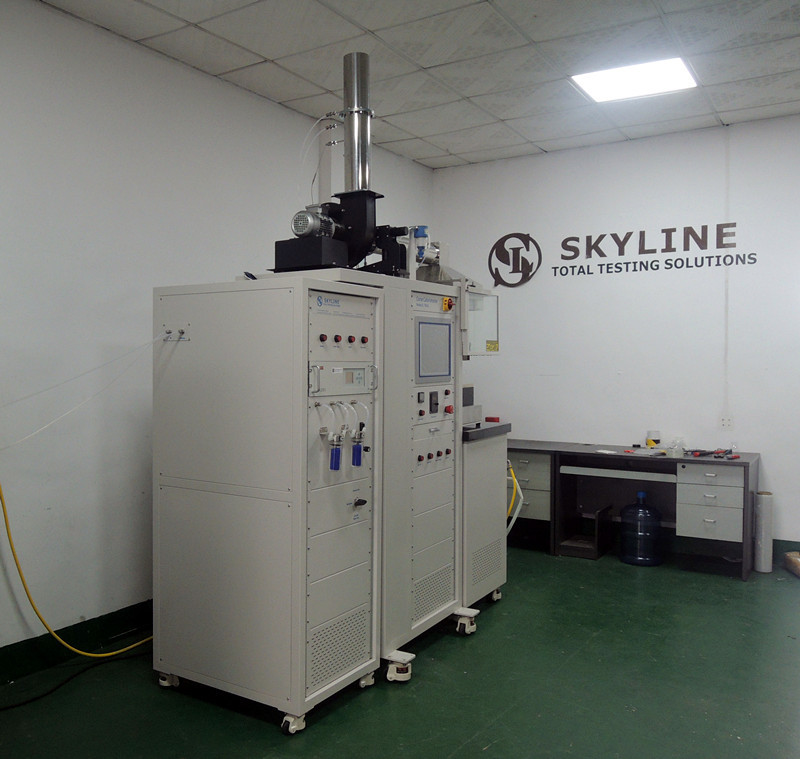

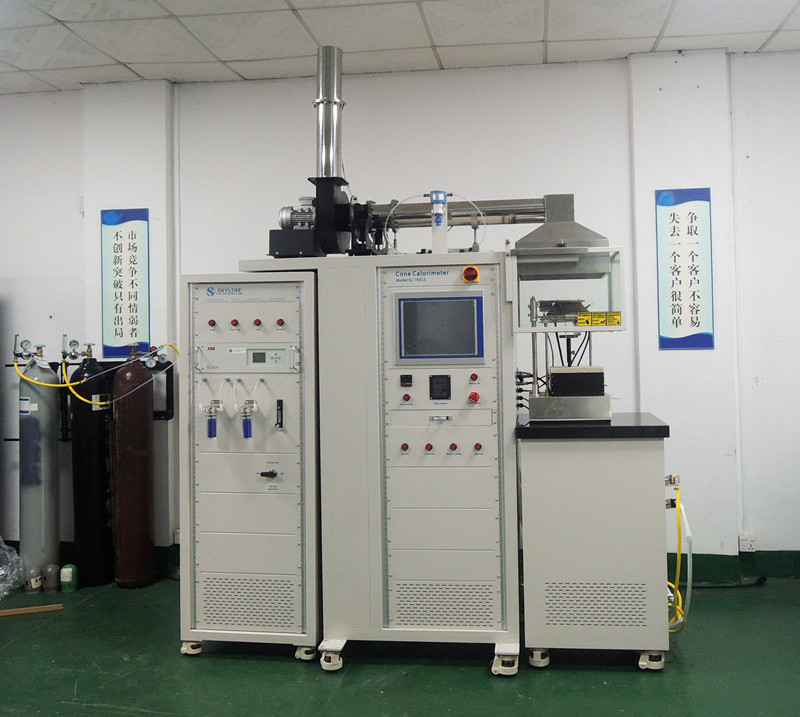

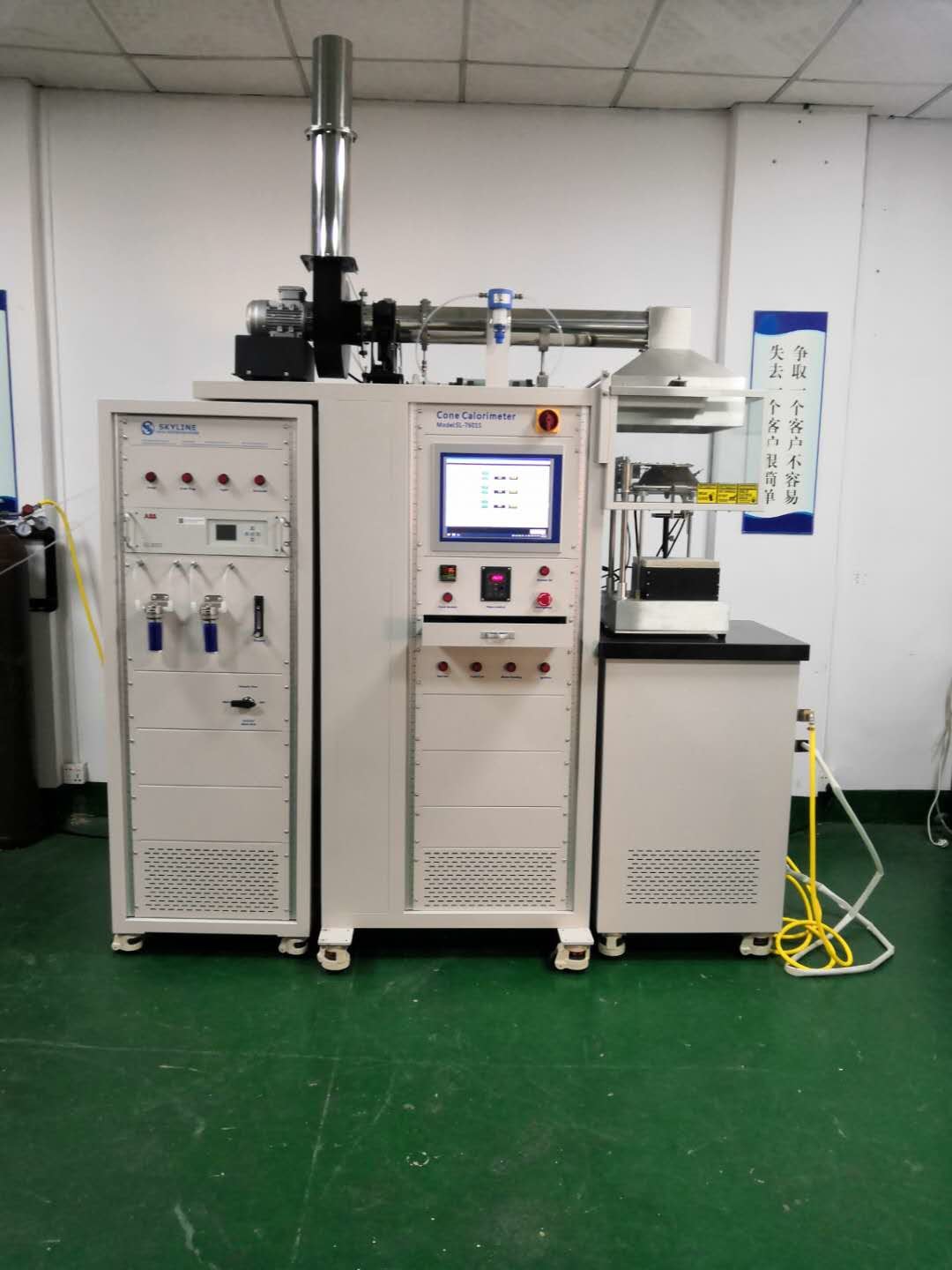

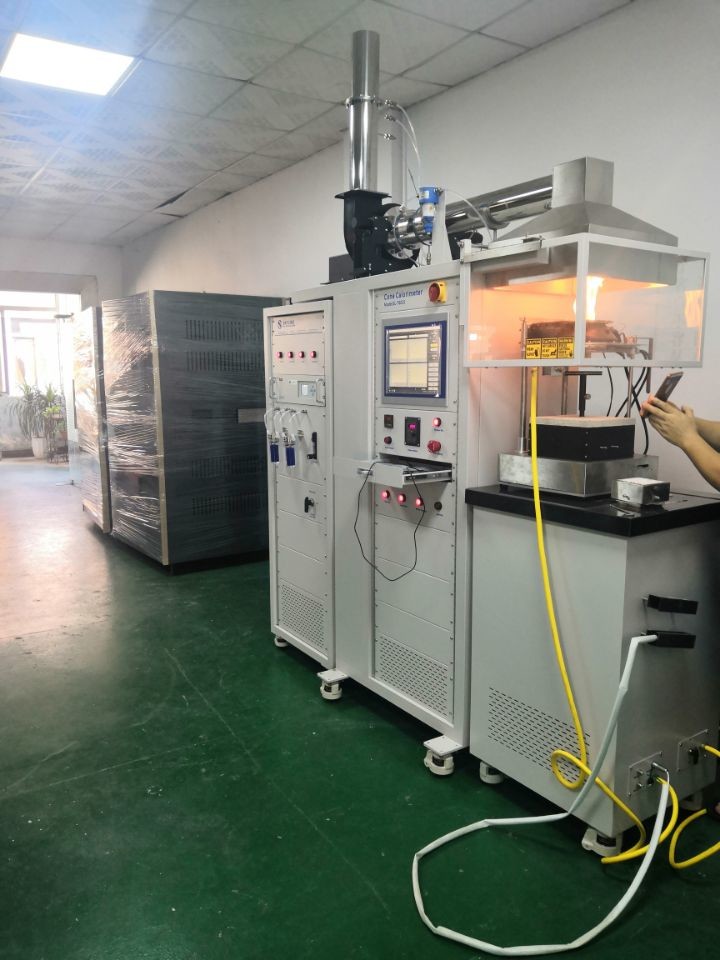

Calorimetro del cono del rilascio di calore di ASTM E1354 con l'analizzatore importato dell'ossigeno
Introduzione dello strumento
Il calorimetro del cono è derivato dal consumo di ossigeno di campione rettangolare (100mm×10mm) provato dal Dott. Vytenis Babrauskas ad un valore della radiazione del calore di 100KW/m2.
Il calorimetro del cono è basato per principio di consumo di ossigeno di combustione materiale. Il calore liberato per 1Kg di ossigeno è circa 13.1MJ. Misura il rilascio di calore del materiale, tempo dell'accensione, consumo di ossigeno, produzione di CO2 e di CO ed il flusso di gas di combustione.
Il calorimetro del cono si conforma rigorosamente alla dimensione del laboratorio e l'unità di controllo automatica progettata dal software della prova è conveniente affinchè l'utente funzioni. Inoltre, utilizza un computer a 17 pollici del touch screen, che è pienamente compatibile con le norme internazionali.
Norme compiacenti
- Prova di reazione del fuoco di iso 5660, tasso di scarico di calore, tasso del fumo e tasso di massa di perdita;
- Determinazione di ASTM E1354 di calore e tasso di scarico visibile del fumo dei materiali e dei prodotti facendo uso di un calorimetro del consumo di ossigeno;
- Combustione Pt.15 delle BS 476 e prova dei materiali da costruzione, determinazione della struttura del tasso di scarico di calore del prodotto;
Parametri tecnici
| Tensione di alimentazione elettrica |
CA 50Hz di AC220V |
| Potere di funzionamento massimo |
≥5KW |
| Potere del radiatore del cono |
≤5KW |
| Calore del calore emesso |
0~120KW/m2 |
| La disposizione massima della scatola del campione |
× 50mm del × 100mm di 100mm |
| Portata dello scarico |
0.012m3/s~0.035 m3/s (regolabile) |
| Risoluzione di valore di sincronizzazione |
errore 1s <1s> |

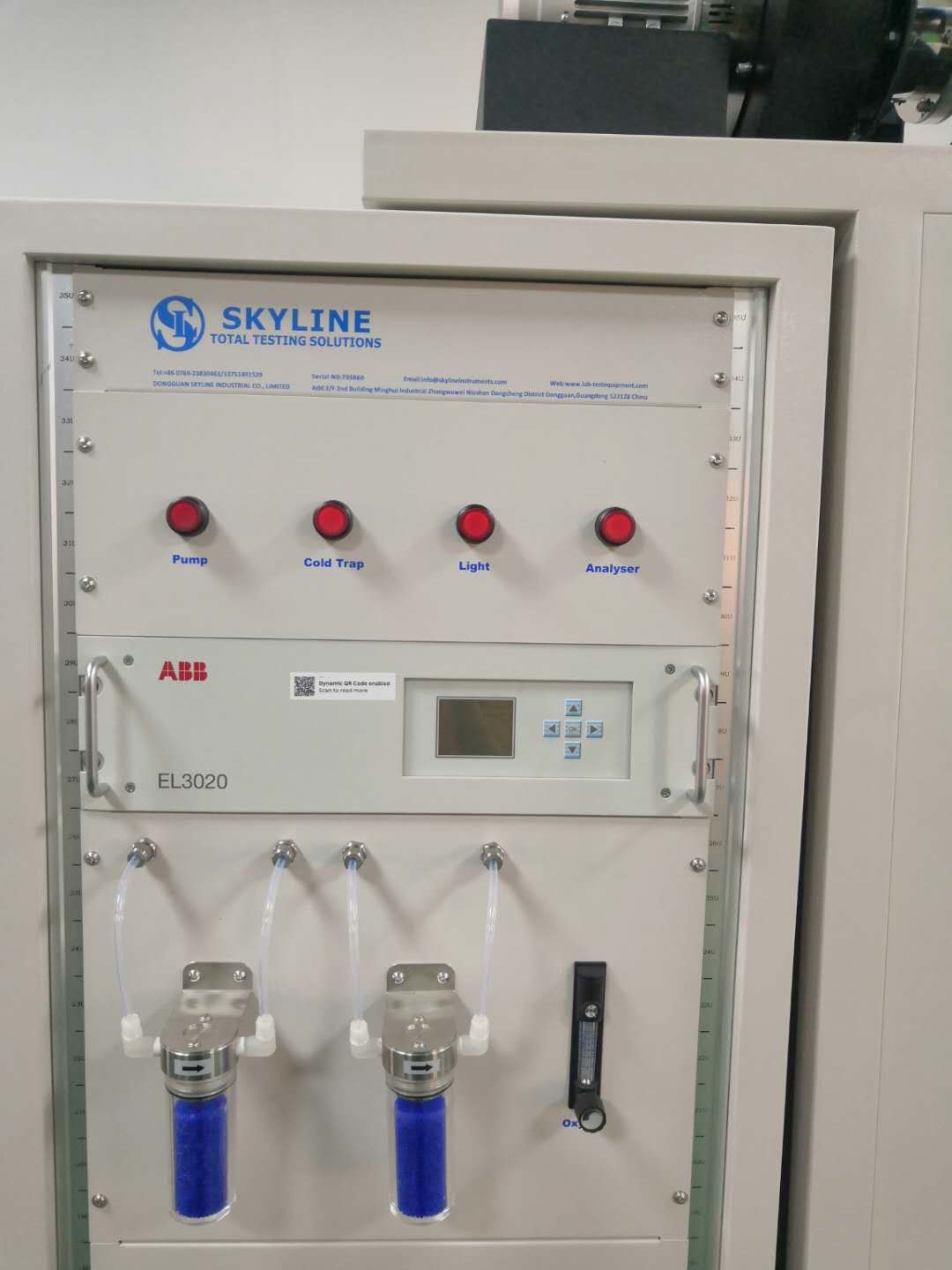

| Analisi dell'ossigeno |
analizzatore paramagnetico dell'ossigeno, gamma di concentrazione 0-25% |
| Analisi di densità di fumo |
(facoltativo) |
| Analizzatore infrarosso |
CO: 0-1% CO2: 0-10% (facoltativo) |
Preparazione del campione
- Per ogni irraggiamento selezionato e superficie esposta, 3 campioni dovrebbero essere preparati per provare;
- La dimensione del campione è 100mm*100mm;
- Gli esemplari con uno spessore nominale di 50mm o di meno saranno provati con il loro spessore reale;
- Per i campioni con uno spessore nominale di più di 50mm, la superficie non esposta dovrebbero essere tagliati per ridurre lo spessore a 50mm;
- Per i campioni con uno spessore di meno di 6mm, un materiale di base che può rappresentare gli stati finali di uso dovrebbero aggiungersi durante la prova in modo che lo spessore totale non sia meno di 6mm;
- Per i materiali espansivi, niente di meno che 4 campioni dovrebbe essere preparato per provare, uno di cui dovrebbe essere pretestato.
Requisiti dell'installazione
Elettrico: 230 volt di 50 amp nominali
Temperatura ambiente: 10°C di funzionamento a 35°C
Dimensioni: Apparato: 1800mm (w) x 900mm x (H) x 2600mm (D)
Approvvigionamenti di gas: Metano, azoto, aria compressa
Cono Calorimeter.pdf
Che cosa è una prova del calorimetro del cono?
Un calorimetro del cono è un dispositivo utilizzato per studiare il comportamento al fuoco di piccoli campioni di vari materiali nella fase condensata. È ampiamente usato nel campo di ingegneria della sicurezza del fuoco. … Il calorimetro del cono lungamente è stato considerato lo strumento della scala del banco più significativo nel campo di prova di fuoco.
