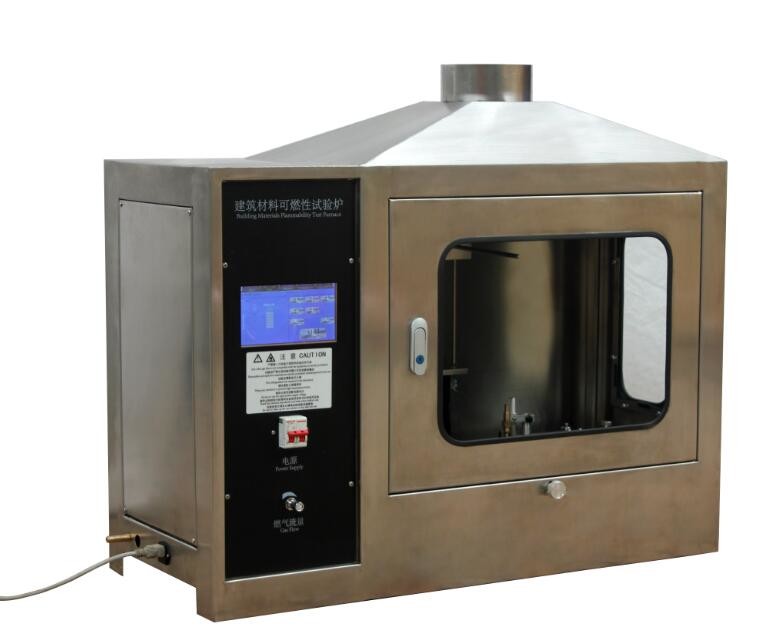

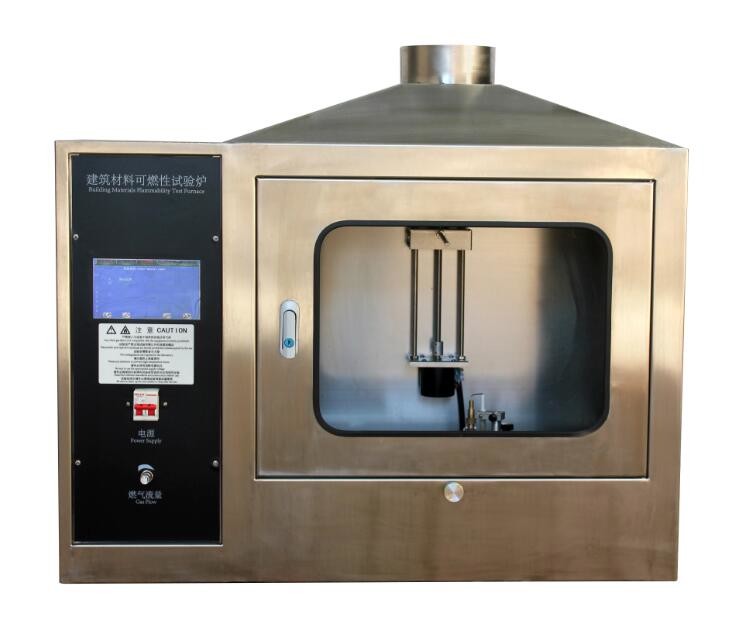

Forno di prova di infiammabilità dei materiali da costruzione con controllo touch screen
SL-FL13 Articoli a combustione singola
Fornire dati accurati e affidabili per la prova delle proprietà di combustione dei materiali.
Visualizzazione del prodotto
SL-FL13 Single Burning Item è rigorosamente conforme a GB/T 20284‐2006 e BS EN 13823, nonché ad altre norme di prova riconosciute a livello internazionale.È ideale per la prova di classificazione delle prestazioni antincendio e la ricerca e sviluppo di materiali da costruzione, materiali decorativi e prodotti di isolamento termico. L'apparecchio è dotato di un carrello di campioni a doppia verticalità dotato di un bruciatore a sabbia a propano,e integra una misurazione di alta precisione del tasso di rilascio di calore e di produzione di fumo, protezione contro le fiamme UV e controllo intelligente completamente automatico.
Questo vi aiuta a valutare con precisione le caratteristiche di reazione al fuoco dei vostri prodotti, a superare con successo la certificazione di classificazione antincendio GB/T 8624 e ad accelerare il tempo di commercializzazione dei vostri prodotti.
Visualizzazione tecnica
1. Composizione del sistema
- Camionetto (con due campioni verticali) + telaio fisso + cappuccio di raccolta del gas + condotto di scarico di tipo J
- Ventilatore centrifugo + unità di controllo della velocità + sezione di misurazione completa + gabinetto di analisi dei gas + sistema di acquisizione dei dati
2. Esemplare carrello e sistema di accensione
- Due posizioni verticali del campione; bruciatore a sabbia in fondo all'angolo verticale
- Metodo di accensione superficiale; il sistema di rilevamento della fiamma fornisce una protezione contro l'incenerimento
- Fabbricazione a partire da prodotti della voce 8528
3Sistema di scarico
- Cappuccio di raccolta di gas in acciaio inossidabile in cima al telaio
- Tubo di scarico tipo J in acciaio inossidabile: diametro interno (315±5) mm, con isolamento in lana minerale ad alta temperatura di 50 mm
- Flusso continuo di gas di scarico: 0,50 m3/s, controllato con frequenza
- Ventilatore centrifugo: resistente fino a 300°C, adatto per condizioni di calibrazione a passo ad alta temperatura
4Controllo dell' approvvigionamento e del flusso di gas
- Regolare di flusso di massa: gamma 0 ± 2,5 g/s, precisione ≥ 1,5% della lettura
- Controllo automatico dell'alimentazione del gas a 647 mg/s e 2000 mg/s; variazione della velocità di alimentazione ≤ 5 mg/s durante la prova, garantendo una potenza termica di 30,7 ± 2 kW
5. Sistema di campionamento e condizionamento dei gas di combustione
- Componenti: filtro delle ceneri → trappola del freddo → due colonne di asciugatura → pompa di campionamento → pompa peristaltica
- Testa del filtro delle ceneri: PTFE solido con filtro interno di 0,5 μm
- Pompa a diaframma: portata di 400 l/h, resistente alle alte temperature e alla corrosione
- Condensatore del compressore: capacità di raffreddamento 320 kJ/h, stabilità del punto di rugiada 0,1°C, variazione statica 0,1 K, protezione IP20
- Rotametro importato: intervallo 0 ∼ 5 L/min, regola il flusso di ingresso dell'analizzatore
6- Analisatori di gas (O2 e CO2)
7Sezione di misura (tubi e sensori)
- un condotto di 2155 mm contenente:
- Sonde di pressione
- Tre termocoppie
- Sonde di campionamento del gas
- Sistema di luce bianca
- Sonda a pressione bidirezionale: gamma (0 100) Pa, precisione ± 2 Pa, tempo di risposta del 90% ≤ 1 s
- Sonde di campionamento del gas collegate al dispositivo di regolazione del gas e agli analizzatori di ingresso di O2/CO2
8- Misurazione del fumo - Sistema ottico
- Fonte luminosa: tipo incandescente, temperatura del colore (2900 ± 100) K
- Montato sul lato del tubo di scarico tramite giunzione flessibile
- Sistema di lente: raccoglie la luce in fasci paralleli di diametro ≥ 20 mm; il diametro del foro emettitore di luce (d) e la lunghezza focale (f) della lente soddisfano d/f < 0.04
- Detettore: fotodiodo di silicio con:
- Stabilità lineare: 0,1%
- Intervallo di misurazione a 10 bit
- Risposta spettrale coerente con la curva CIE V ((λ), precisione ≥ ± 5%
- Tempo di risposta del 90% del sistema di attenuazione ottica ≤ 3 s
- Aria compressa introdotta nel tubo laterale per mantenere pulito il dispositivo ottico e mantenere le specifiche di deriva
9Funzioni software e di taratura
Il software fornisce interfacce per:
- Calibrazione dell'analizzatore O2/CO2 (rumore e deriva)
- Calibrazione del sistema ottico (rumore e deriva per la misurazione del fumo)
- Calibrazione del filtro del sistema ottico
- Calibrazione del volume d'aria (intervallo di controllo)
- Calibrazione a passo e calibrazione ad eptano
Requisiti di taratura di passo:
- Tempo di ritardo dell'analizzatore di O2/CO2 ≤ 30 s
- Tempo di risposta dell'analizzatore di O2/CO2 ≤ 12 s
- Tempo di risposta dell'interruttore del bruciatore ≤ 12 s
- Tempo di risposta alla temperatura ≤ 6 s
- Il rapporto Q_gas_30s(T) / HRR_30s(T) deve essere continuo al (100 ± 5) %
- Differenza tra HRR media di fase 2 e fase 3 ≤ 0,5 kW
Accettazione della taratura dell'etano:
- Valore calorifico per unità di massa: THR/m = 4456 ± 222,8 MJ/kg
10. Parametri di uscita del test
- Tasso medio di rilascio di calore RHRav (t)
- Rilascio totale di calore THR (t)
- 1000 × [RHRav(t) / (t‐300) ] (utilizzato per il calcolo FIGRA)
- Indice del tasso di crescita del fuoco FIGRA
- Rilascio totale di calore a 600 s ¢ THR600s
- Occorrenza di diffusione della fiamma laterale
- Tasso medio di produzione di fumo RSPav (t)
- Produzione totale di fumo TSP (t)
- 10000 × [RSPav(t) / (t‐300) ] (utilizzato per il calcolo di SMOGRA)
- Indice del tasso di crescita del fumo
- Produzione totale di fumo a 600 s ¢ TSP600s
11Norme, dimensioni e peso
- Norme: EN 13501, EN 13823
- Dimensioni: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
- Peso: 650 kg
Applicazione
Prova e classificazione in caso di incendio per materiali e prodotti da costruzione
Prova antincendio del marchio CE per i prodotti da costruzione
Valutazione della reazione all'incendio per lo sviluppo di nuovi prodotti
Controllo della qualità e ispezione in uscita per le linee di produzione
Requisiti di installazione
Altezza di installazione: non inferiore a 5 metri
Superficie del pavimento: non inferiore a 3m x 3m
Requisiti di potenza: 220V, 10A; 380V, 5KW
Temperatura ambiente: da 10 ° C a 35 ° C
Necessità di gas: gas propano
Gas di taratura: N2, gas standard CO2
Norma di taratura: eptano
Domande frequenti (FAQ)
Q1: Risponde ai miei standard?
A1:Sì. Conforme alla norma EN 13823 e alla norma GB/T 20284. I risultati supportano la classificazione EN 13501‐1 (A2BCD). Funziona con le versioni standard attuali e precedenti.
Q2: Quanto è stabile ed accurato?
A2: Molto. riscaldamento, accensione e raccolta di fumo completamente automatizzati. la taratura è rigorosa, l'analizzatore di gas risponde in 3 s, l'acquisizione dei dati in 5 s
Q3:Quali parametri copre?
A3:Tutti i valori chiave: HRR, THR, FIGRA, SPR, TSP, SMOGRA, più LFS e goccioline determina direttamente il grado EN 13501-1 o GB 8624.
Q4:Facile da usare?
A4:Assolutamente.Interfaccia intuitiva, controllo automatico accensione/gas.Formazione in loco inclusa.
D5:Cost-effective?
A5:Una unità fa tutto risparmia spazio e budget. Costruita con componenti importati di alta qualità per un'affidabilità a lungo termine e meno manutenzione.
D6:Mantenimento e sostegno?
A6:1-anno di garanzia + supporto a vita. copre installazione, formazione, taratura, sviluppo di test e consulenza per l'accreditamento CMA/CNAS.
Servizio post-vendita e assistenza tecnica
Assistenza post-vendita di un anno, assistenza tecnica per tutta la vita
Installazione e taratura delle apparecchiature
Servizi di taratura
Sostegno allo sviluppo di metodi di prova
Formazione tecnica
