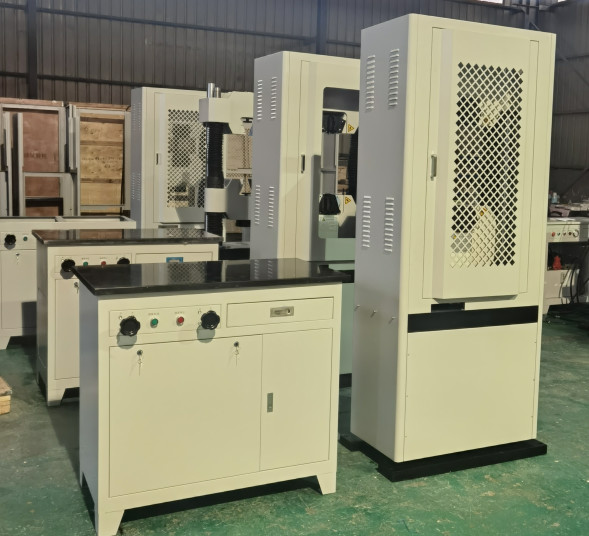

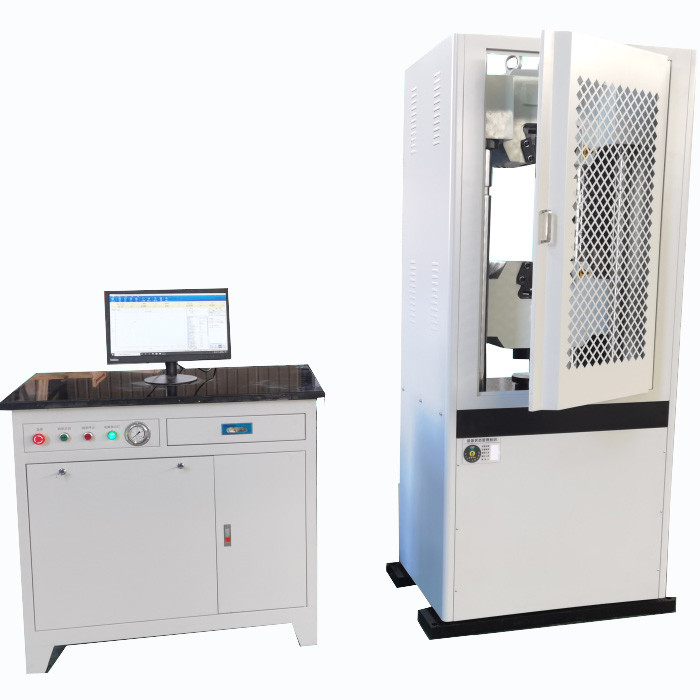

1000KN macchina idraulica universale di prova della trazione

Descrizione

Questo prodotto è l'attrezzatura di prova di alta qualità ideale per gli istituti di ricerca scientifica, università e college, metallurgia, produzione di macchinari,navi da caldaia e imprese e istituzioni aerospazialiLa serie di modelli utilizza carico idraulico, facile da usare, prestazioni stabili, sicure e affidabili.1-2010 "Metodi di prova della resistenza alla trazione a temperatura ambiente per materiali metallici", e può essere utilizzato per esperimenti secondo GB, ASTM, DIN, ISO, JIS, BS e altre norme.

Struttura meccanica del processo

1Il quadro principale della macchina di prova adotta la struttura a cilindro verso il basso, lo spazio di trazione è situato sopra il quadro principale, compressione, piegatura,lo spazio di taglio e altri spazi di prova è situato sotto il quadro centrale tra il fascio medio e il tavolo, attraverso il movimento del fascio centrale per regolare lo spazio di prova, il tavolo e il cilindro utilizzando contatto duro, piston di bilanciamento di pressione media, il pistone è sempre al centro del cilindro,ridurre l'attrito tra cilindro e pistone, in modo che la precisione sperimentale sia maggiore, il valore della forza è più preciso.In tal modo assicurare la stabilità delle proprietà meccaniche del prodotto.

2Le parti strutturali della macchina principale sono realizzate in acciaio fuso dopo trattamento termico e lavorazione di precisione.e le colonne e le parti della trasmissione sono realizzate in acciaio strutturale in lega ad alte prestazioni, che sono rigorosamente ispezionati e finemente assemblati, in modo che l'intera macchina sia non solo forte nella rigidità generale, ma anche buona nella stabilità.Le bombole d'olio principali e ausiliarie sono sigillate da una pellicola d'olio senza vuoto, senza perdite di olio e la bombola di olio composta centrale viene utilizzata alle mascelle per la chiusura diretta,che supera le carenze di facile scorrimento e facile deformazione della struttura del blocco di blocchi di fissaggio del rivestimento del pallet, e il carico e lo scarico è molto conveniente e durevole.

Sistema di controllo e misura

1.la macchina utilizza un sistema di controllo a circuito chiuso completamente digitale per il controllo e la misurazione, e attraverso il computer per la visualizzazione dinamica del processo di prova e della curva di prova e l'elaborazione dei dati,dopo la prova può essere ingrandito attraverso il modulo di elaborazione grafica per la ri-analisi e l'editing dei dati, per soddisfare le disposizioni di molti paesi sulla prova di trazione del metallo delle varie prove standard, ma anche in conformità con le norme del settore per ottenere la trazione, compressione, piegatura,altri tipi di materiali o prodotti diversi, compressione, piegatura, taglio e altri tipi di prove, sistema di controllo con controllo della forza, controllo della deformazione, controllo dello spostamento tre modalità di controllo, nel processo di prova,le tre modalità di controllo possono essere commutate senza intoppi in conformità al programma impostato.

2.il software può ottenere automaticamente ReH (forza di resa superiore), ReL (forza di resa inferiore), Rp0,2 (forza di estensione non proporzionale specificata), Rt0,5 (forza di estensione totale specificata),Rm (resistenza alla trazione), E (modulo di elasticità) e più di 20 dati di prova richiesti. Può anche ottenere carico di forza uguale, deformazione uguale, spostamento uguale e altri requisiti di prova;

3Funzione di analisi dei dati accurata e perfetta, utilizzando l'interazione uomo-computer per analizzare e calcolare il test

L'indice di prestazioni meccaniche del materiale può essere anche interpellato manualmente nel processo di analisi per migliorare la precisione dell'analisi;

4I dati di prova sono gestiti da un database e tutti i dati di prova e le curve vengono salvati automaticamente.

5.realizzare un controllo speciale a circuito chiuso di spostamento, deformazione, forza e velocità, e durante la prova può

modificare la velocità di prova e la curva di prova per rendere il programma di prova più flessibile e veloce;

6Protezione multilivello: con la funzione di protezione a due livelli software e hardware, può realizzare il sovraccarico della macchina di prova

Metodi di protezione contro la sovra-corrente, la sovra-tensione, la sotto-tensione, la sovra-velocità, il limite e altri metodi di protezione della sicurezza;

7.test software riservato ad un certo numero di interfacce di programmi aperti, l'utente può scrivere i propri metodi di prova speciali personalizzati, l'implementazione predefinita di GB, ISO e altri standard di prova;riservato alla porta di rete di trasmissione di interfaccia dati aperta, facile per l'utente di caricare i dati di rete in seguito, nonché aggiornamenti del software.

Parametro tecnico
