Apparecchiatura di collaudo della mobilia di BIFMA X5.1-2017 - macchina di prova della parte girevole della sedia

Macchina per la prova della sedia girevole

Applicazione

Questa prova si applica a tutti i tipi di sedie con sedile girevole.

Scopo della prova: questa macchina è progettata per valutare la capacità di una sedia di resistere alle sollecitazioni e all'usura causate da rotazioni ripetute.

Parametro tecnico

a).Platforma di montaggio

- Può regolare la rotazione in senso orario e in senso antiorario

- Intervallo di rotazione: 0-360°

- Diametro massimo: 100 mm

- azionato da cilindro pneumatico a doppia azione

- Velocità di rotazione regolabile da 5 a 15 cicli/minuto

b) Pannello del contatore:

- alimentazione elettrica: AC monofase 220V.1KW

- pulsante di accensione / spegnimento

-6 cifre Contatore elettronico di predeterminazione (EPC)

• L'EPC registrerà ogni tratto del cilindro fino a sei cifre
• Interromperà l'operazione di prova alla corsa prestabilita
• L'EPC visualizzerà il numero di colpi ottenuti durante la prova
• L'EPC è anche in grado di memorizzare il numero di cicli in cui si verifica l'interruzione della corrente e di visualizzare la lettura effettiva e continua a contare quando il funzionamento riprende.
• Il segnale deve essere mantenuto fino a quando il contatore non viene ripristinato.

c) tappo per impedire lo scivolamento della base della sedia.

Nota:Una rotazione di 360° è considerata come un ciclo.

i. prova a rotazione ciclica (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, clausola 8)

II. Prova a rotazione ciclica (ANSI/BIFMA X5.9-2020, clausola 19)

III.Prove di rotazione e resistenza del carrello e della base della sedia (BS EN 1728:2012, punti 7.11 e 7.13)

Specificità
Secondo la norma di prova: BIFMA X5.1-2002, prova n. 9
1Applicabilità: questa prova si applica a tutti i tipi di sedie con sedile girevole.

Scopo della prova: questa macchina è progettata per valutare la capacità di una sedia di resistere alle sollecitazioni e all'usura causate da ripetute rotazioni.

Meccanismo della macchina

Norme
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Referenze Doc: BIFMA X5.1-2017 Swing Esame

Passo di prova della sedia

• La sedia deve essere fissata su una piattaforma, che deve impedire la rotazione del sedile o della piattaforma.
• Se il sedile è regolabile, impostarlo nella posizione massima del sedile.
• Un carico di 122 kg (270 libbre) deve essere posto sul sedile in modo che il centro di gravità del carico sia situato da 51 a 64 mm (2 a 2,5 pollici) avanti della linea centrale dell'asse di rotazione, come indicato nella figura 1.
• Il dispositivo di rotazione deve essere regolato in modo da ruotare il più piccolo dei seguenti valori: il raggio di rotazione disponibile o 360° ± 10°. Se il raggio di rotazione disponibile è inferiore a 360°,la rotazione della macchina di prova deve essere regolata in modo che il meccanismo girevole tocchi, ma non sovrascriva, i frenatiLa rotazione può essere bidirezionale o unidirezionale.
• Per le sedie che ruotano a 360 gradi, un ciclo è una rotazione completa. Per le sedie che ruotano meno di 360 gradi, un ciclo ruota da una fermata all'altra.
• Il sedile o la piattaforma devono ruotare per 60.000 cicli a una velocità compresa tra 5 e 15 rotazioni al minuto.
• Se l'altezza del sedile è regolabile, impostare l'altezza nella posizione più bassa.
• Per tutte le sedie, continuare la prova per altri 60.000 cicli per un totale di 120.000 cicli.

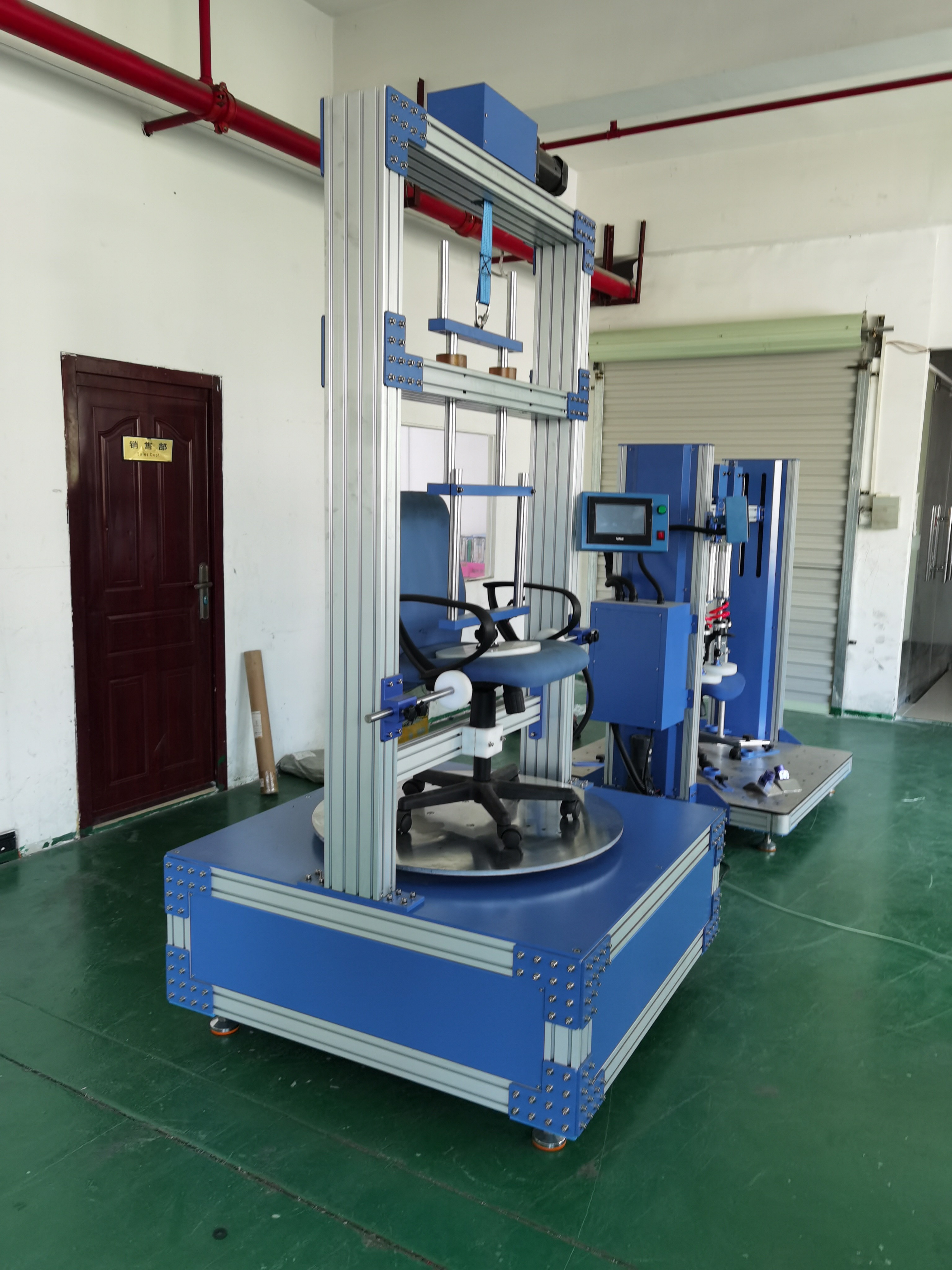

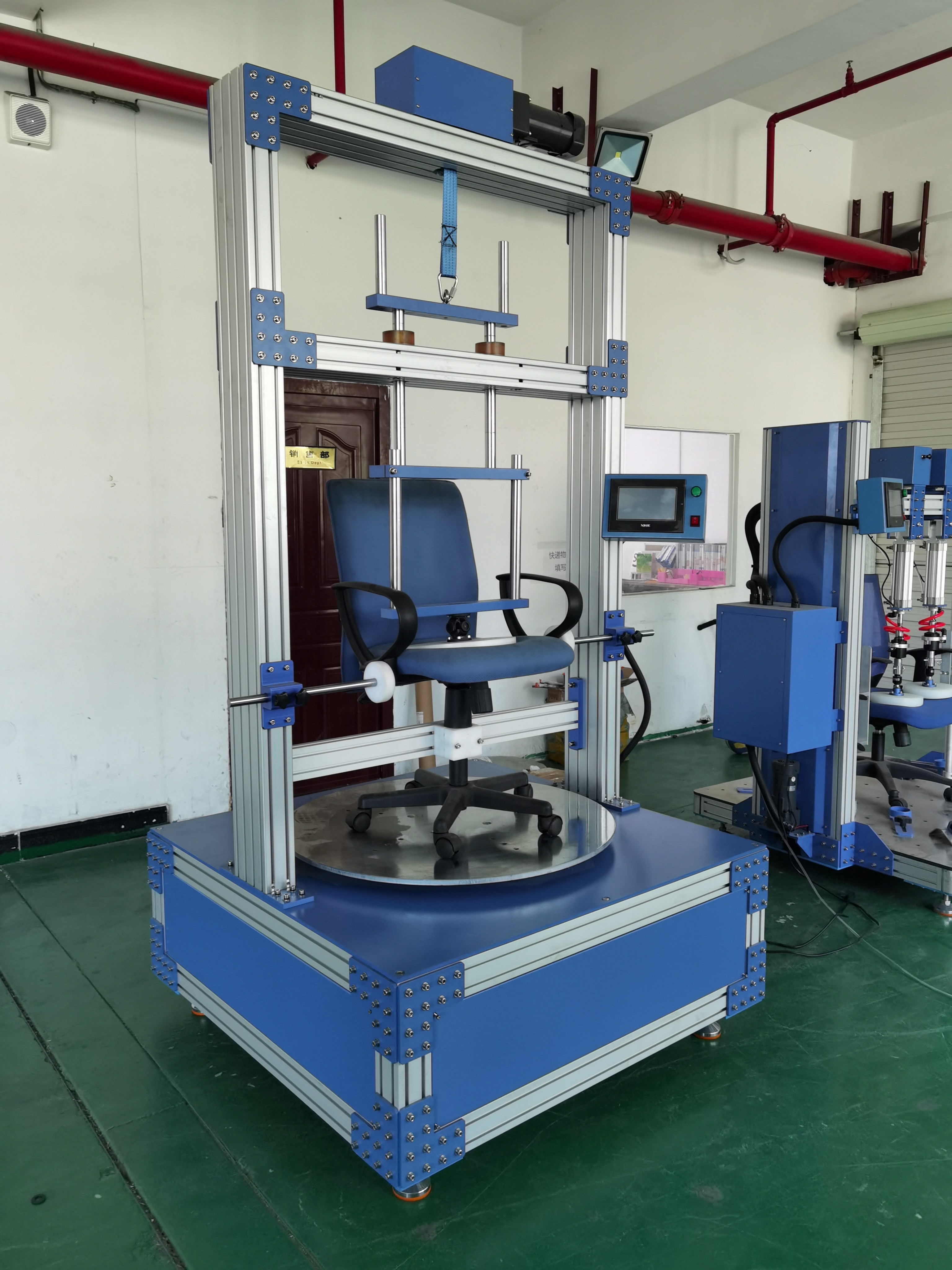

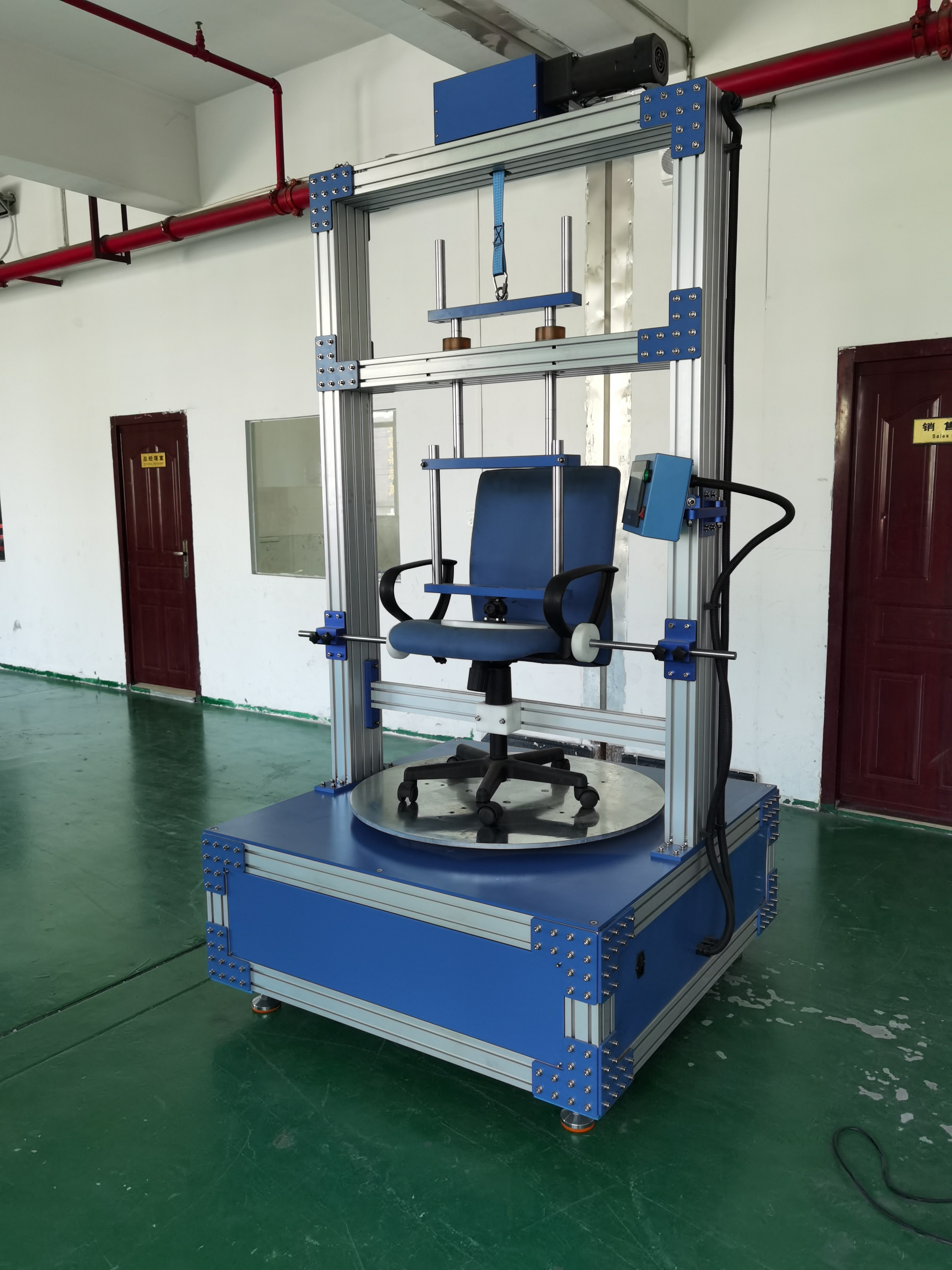

Immagine di prova:
