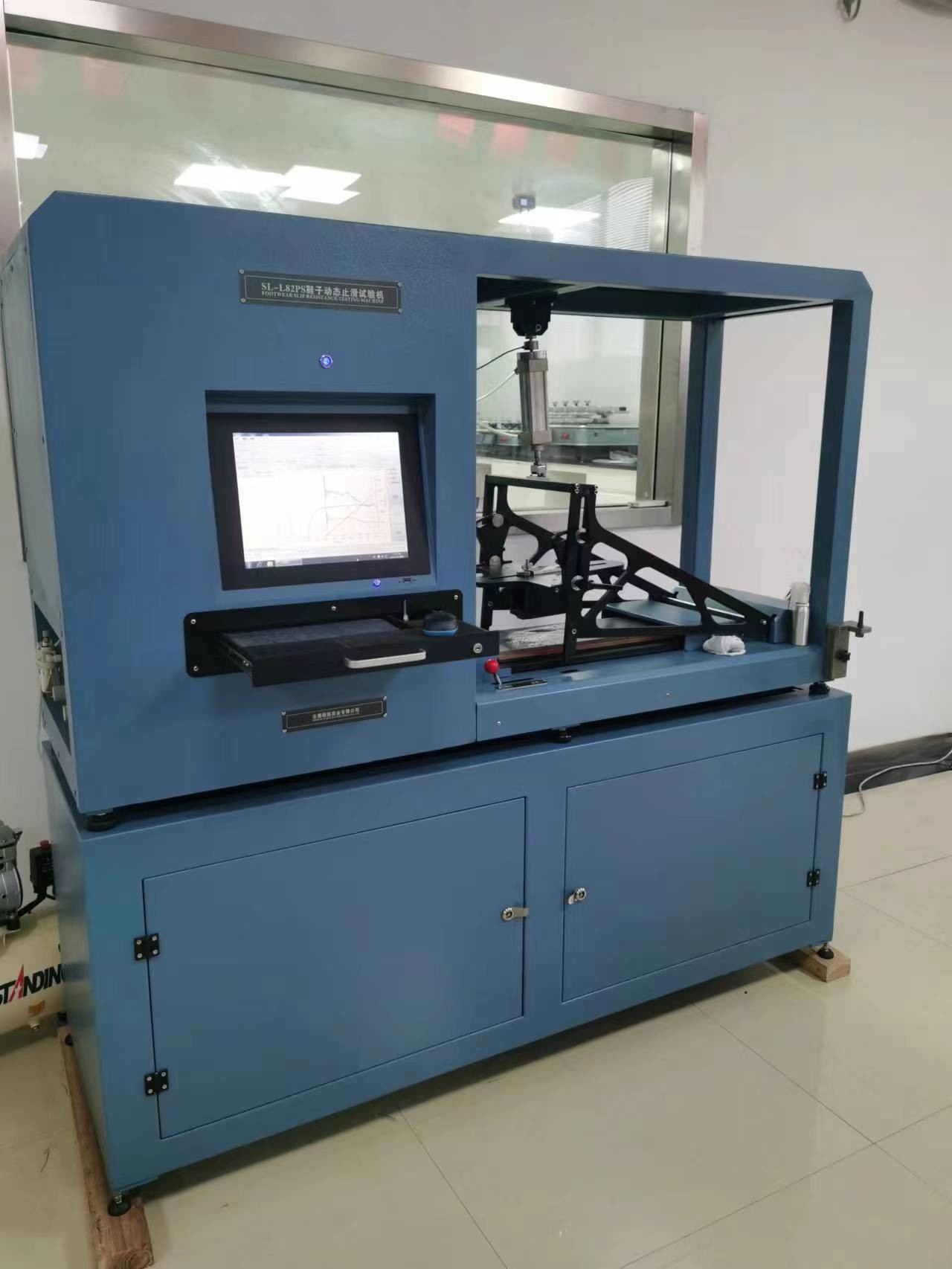

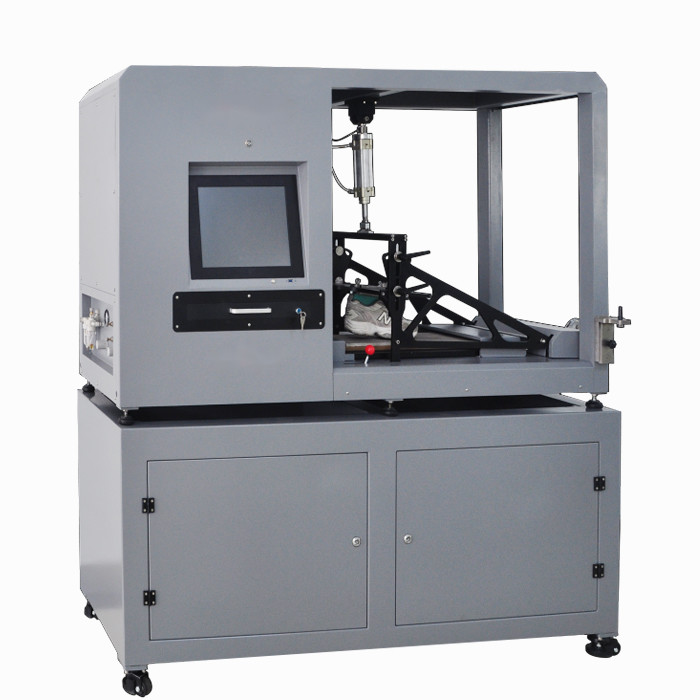

ISO 13287 Calzature resistenza al slittamento dinamica
Utilizzazioni
Applicare un carico predeterminato con diversi materiali come legno, PVC, piastrelle di ceramica o piastrelle specificate e impostare tempi e velocità di attrito specificati, che devono misurare il solo coefficiente di attrito,e poi giudicare la resistenza allo scivolamento delle scarpe.
Norme
ISO 13287, GB/T 28287, ASTM F2913, SATRA TM 144, ISO 24267, ISO 20344,
Principio
Applicare il carico specificato attraverso diversi supporti (placca in acciaio inossidabile, piastrelle di ceramica o specificato).Per misurare il coefficiente di attrito della suola per determinare la resistenza allo scivolamento della scarpa;
Progetto di prova
Oggetti di prova:Sglittamento del tallone in avanti
Scivolamento posteriore della parte anteriore
Sgombero piatto in avanti
Requisiti di installazione
1.Fonte di alimentazione: AC 220V 50Hz 1500W;
2.ambiente: 23 ± 2 °C, 50% ± 5%;
3.Operazione: piano;
4Requisiti in materia di gas: aria compressa
TecnicopArametri
| Pressione verticale |
0 ‰ 1000N |
| Tensione orizzontale |
0 ‰ 1000N |
| Velocità di prova |
(0 ~ 0,3 ± 0,03) m / s regolabile |
| Corsa attiva della piastra |
0 ̊ 200 mm |
| Tempo di contatto statico |
0 ̊5s |
| Ultimo dispositivo di fissaggio della scarpa |
0 ¢ 30 |
| Sensore verticale |
1KN/1 pezzi |
| Sensore orizzontale |
1KN/1 pezzi |
| Precisione |
± 0,5% |
| Precisione di regolazione della pressione verticale |
± 1% |
| Tempo di regolazione della pressione verticale |
0 ~ valore impostato, meno di 0,2 secondi |
| Reduttore planetario |
Rapporto di riduzione 1:15, con basso suono maniacale |
| tavolo da lavoro |
600 * 320 mm (in acciaio inossidabile) |
| Motore di controllo |
Servomotore di marca 750 W |
| Sistema di pressione |
controllo della valvola proporzionale di precisione, impostazioni del computer, pressione automatica |
| Scaffale per campioni di carico |
di leghe di alluminio |
| Sistema di controllo + software |
Skyline ha sviluppato un sistema di acquisizione ad alta velocità e un software di prova speciale, integrato nella norma ISO 13287, SATRM 144, ASTM F2913, GB/T3903.6 e altri metodi di prova di chiamata diretta |
| cilindro della forza di applicazione |
cilindro SMC |
| Dispositivi di protezione |
protezione contro le perdite, protezione contro il sovraccarico pressurizzato, protezione del limite di percorrenza del tampone d'aria |
| Indicatore dell'angolo di cuneo |
7 ° e 5 ° due tipi |
| Aria compressa |
almeno 6 bar, con dispositivo di pulizia della levigatura (pistola a spruzzo pneumatica) |
| Dimensione |
192*81*175 L*W*H cm |
| Peso |
600 kg |
Accessori standard
| Le scarpe durano 40 anni. |
1 coppia |
| Scala di carico rapido per lastre pieghevoli |
1 pezzo |
| 5/7° angolare di curva |
2 pezzi |
| Blocco di gomma standard ISO 13287 (per piastrelle e taratura strumentale) |
1 pezzo |
| Blocchi di levigatura |
1 pezzo |
| Dispositivo di soffiatura di levigatura (pistola a spruzzo pneumatica) |
1 pezzo |
| Blocchi di levigatura |
1 pezzo |
| Carta vetrata al carburo di silicio P400 |
1 confezione (50 fogli) |
| ISO 13287 piastrelle simili (SRA media standard di pavimentazione) |
1 set |
| Piastra di prova in acciaio inossidabile ISO 13287 (supporto di pavimentazione standard SRB) |
1 pezzo |
| Piastrelle ceramiche standard (domestiche, SATRA TM 144, supporti per pavimentazione ASTM F2913) |
1 pezzo |
| Interfaccia in marmo |
1 pezzo |
| Interfaccia per pavimenti in legno |
1 pezzo |
| SATRA TM 144, ASTM F2913 calzature con pelli blocco angolare di installazione |
1 pezzo |
| Solfato di sodio dodecil (preparazione della superficie di strada scivolosa per la prova delle piastrelle SRA) |
2 bottiglie |
| Soluzione acquosa di glicerina standard, 2 bottiglie di glicerina ordinaria (prova SRB per la preparazione della superficie scivolosa della strada su lastre in acciaio inossidabile) |
1 bottiglia |
| Importazione di adesivo forte (adesione forte, strappo e rivelazione della colla non aderisce all'adesivo standard, suole, pelli e altre prove) |
1 rotolo |
Accessori opzionali
1.ISO 13287 calzatura meccanica 1 set (4 / set, per calzature fino a 250 calzature);
2. viscometro rotativo (modulazione standard della glicerina);
3.testatore di rugosità 1 (rilevamento delle piastrelle, rugosità della piastra in acciaio inossidabile);
4.un compressore d'aria silenzioso;
