Equipaggiamento di prova di laboratorio da 100 V a 50 A con modulo batteria e sistema di ispezione PACK
| MOQ: | 1 unità |
| prezzo: | Negoitable |
| standard packaging: | Cassa in compensato |
| Delivery period: | 15 giorni lavorativi |
| payment method: | Western Union, MoneyGram, T/T |
| Supply Capacity: | 1 mese dei pc |
Apparecchiature di prova di laboratorio da 100 V a 50 A
,Attrezzature di laboratorio per la prova di ispezione PACK
Modulo batteria 100V 50A e sistema di ispezione PACK
Modulo batteria 100V, 50A e sistema di ispezione PACK
Descrizione del prodotto delle attrezzature di laboratorio:
1. prova di simulazione della batteria di alimentazione, prova del moltiplicatore.
2. test di durata del ciclo.
3Test di potenza, capacità ed energia.
4, raggruppamento virtuale delle batterie di potenza: montaggio della curva di carica e scarica, prova e valutazione della consistenza della batteria.
5Test di capacità di carica e scarica con moltiplicatore elevato.
6Test dei moduli della serie di batterie di alimentazione e di accumulo di energia: tensione di una singola cella, monitoraggio della temperatura di una singola cella (attrezzature ad alta tensione).
Caratteristiche funzionali (alcune funzioni richiedono una personalizzazione):
1, piattaforma di prova di carica/scarica ad alte prestazioni sviluppata specificamente per moduli di batterie ad alta densità di potenza (pack).
2, utilizzando un modulo modulare di isolamento ad alta frequenza in due fasi AC/DC e DC/DC, combinato con un chip di conversione analogico-digitale multi-canale ad alte prestazioni a bassa temperatura,la precisione allo stato stazionario è superiore a quella delle attrezzature tradizionali.
3, elevata densità di potenza del sistema, con integrazione multicanale e funzione di recupero dell'energia.
4, funzionamento HMI, calibrazione automatica intelligente a una chiave.
5, adattabilità BMS multipla, supporto di carica/scarica stessa/diversa porta, supporto dello schema BMS relè/MOS; supporto di estensione della comunicazione CAN e RS485 indipendente; supporto della funzione di configurazione DBC.
6Controllo remoto del computer superiore tramite Ethernet, connessione parallela dei canali, supporto per la simulazione dell'impulso e delle condizioni di lavoro.
7, progettazione dell'interfaccia uomo-macchina, le funzioni del sistema sono semplici e facili da usare; supporta una serie di impostazioni personalizzate; dotato di un servizio di promemoria automatica di calibrazione regolare.
Descrizione del sistema delle apparecchiature di prova di laboratorio

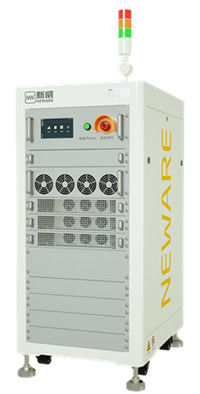

CE-6000 Module&PACK test system è un'attrezzatura di carica/scarica ad alta precisione sviluppata per la prova di batterie ad alta potenza, con elevata velocità di risposta dinamica, alta precisione stabile,configurazione flessibile di canali multipliIl sistema è dotato di funzioni di input multicanale e di recupero dell'energia.che può risparmiare una grande quantità di energia elettrica consumata durante il processo di ricarica e scarica; adotta una topologia bidirezionale di conversione DC ad alta frequenza, combinata con un chip convertitore AD multi-canale ad alte prestazioni da 24 bit,con una risoluzione di campionamento più elevata rispetto alle apparecchiature tradizionali a raggio unico.
Modulo AC-DC a tre fasi
- Progettazione senza tre fasi zero: viene adottata una progettazione avanzata senza tre fasi zero,e la tensione del bus è stabile attraverso un circuito PFC a ponte trifase maturo e affidabile per soddisfare la domanda di risposta rapida;
- Potenza elevata e armonica bassa: fattore di potenza bidirezionale> 0.99, armonica di bassa corrente < 5%, adattata a varie reti elettriche difficili e l'inverter è collegato in modo affidabile alla rete;
- Progettazione di interruttori morbidi: combinata con progettazione di interruttori morbidi maturi ed eccellenti, realizzare isolamento ad alta frequenza bidirezionale, flusso di energia bidirezionale, elevata efficienza e risparmio energetico,e elevata densità energetica;
- Forte compatibilità: eccellente compatibilità elettromagnetica, moduli più affidabili ed efficienti.
Modulo bi-direzionale DC-DC
- Adottare il circuito BUCK-BOOST: adottare un circuito BUCK-BOOST efficiente e affidabile per realizzare una risposta rapida di ricarica e scarica;
- Progettazione di filtri LCL ad alte prestazioni: combinato con circuito di filtro LCL ad alte prestazioni, basso ripple, alta precisione, controllo indipendente di ciascun canale, connessione parallela canale/module di supporto;
- soddisfare i diversi requisiti di prova: la topologia supporta la trasformazione flessibile,e può essere ampliato per essere compatibile con diverse porte di ricarica e scarica e scarica a pressione negativa zero per soddisfare vari requisiti di prova della batteria.
Elenco degli accessori delle apparecchiature
| Elenco degli accessori delle apparecchiature | ||
| S/N | Nome | Commento |
| 1 | Linea di uscita di corrente di canale principale | lunghezza 3 m |
| 2 | Elenco di campionamento della tensione del canale principale | lunghezza 3 m |
| 3 | Linea di corrente collegata al terminale della batteria | Linea del rumore |
| 4 | Linea di campionamento della temperatura del canale ausiliario | 3 metri |
| 5 | Corde di alimentazione CA | lunghezza del cavo3m |
| 6 | Linea di comunicazione di rete | Configurazione del campo |
Gestione e analisi dei dati
| Funzione di registrazione dei segmenti di dati | |
| Ogni fase di lavoro ha condizioni di registrazione indipendenti, che possono essere impostate in tre sezioni in base alla tensione | |
| Base dati | |
| Gestione centralizzata dei dati di prova utilizzando il database MySQL | |
| Modalità di uscita dei dati | |
| Excel, TXT, grafico | |
| Stile della curva | |
| Disegno personalizzabile | |
| Modalità di comunicazione del computer superiore | |
| Basato sul protocollo TCP/IP | |
| Espansione di Internet | |
| Segmento di rete indipendente basato su LAN, IP pool è impostato in base al numero di dispositivi | |
| calibrazione | Compreso il software di taratura di corrente e tensione |
Requisiti di configurazione del sistema informatico superiore
| Severo | |
|
I5 o superiore processore, frequenza superiore a 2,4G, memoria superiore a 8G Windows 10 Professional Dischi rigidi di sistema superiori a 500G Un alimentatore UPS (consigliato) Scambio |
|
| Sistema software NEWARE | |
|
BTS 8.0.X Software di controllo dei test del client Software di analisi dei dati BTSDA8.X |
|
| Porta di interfaccia | |
| Porta Internet | |
Manutenzione delle attrezzaturedi attrezzature di laboratorio
Prima di usare i prodotti Newway, si prega di prestare attenzione ai seguenti aspetti:
- Si prega di selezionare il modello del cavo di alimentazione in base alla potenza dell'apparecchiatura,e verificare la tensione nominale prima di collegare l'apparecchiatura alla presa di corrente per assicurarsi che la tensione e la frequenza richieste corrispondano all'alimentazione effettiva;
- Non mescolare batterie nuove e vecchie o batterie di modelli diversi per la prova;
- Quando si lavora con più apparecchiature, non chiudere troppo le apparecchiature, il che può comportare il ritorno dell'aria o il pre riscaldamento dell'aria e non è conveniente per la manutenzione delle apparecchiature;
- Non smontare o assemblare la scheda senza autorizzazione per evitare errori di comunicazione o danni all'attrezzatura;
- Prima di utilizzare l'apparecchiatura, accendete l'apparecchiatura per verificare se è normale e se la sonda della pinza della batteria è danneggiata.non può essere utilizzato e deve essere incollato un'etichetta per fare commenti per la manutenzione tempestiva;
- Quando si installa la batteria sull'apparecchio, si prega di prestare attenzione al collegamento corretto tra gli elettrodi positivi e negativi della batteria e l'apparecchio;
- Quando si inserisce la batteria, è necessario regolare la distanza tra i contrasti superiore e inferiore della pinza e la pinza inferiore deve essere premuta almeno a metà per garantire un buon contatto.Se lo spazio tra le pinze è troppo piccolo, è facile graffiare la batteria; un'eccessiva flessibilità della batteria influenzerà l'accuratezza dei dati di prova;
- Per favore, impostare correttamente le fasi di lavoro durante la prova, altrimenti la batteria rischia di danneggiarsi e persino di causare incidenti di sicurezza;
- Quando la temperatura interna dell'apparecchiatura supera i 50 °C, verificare che il ventilatore funzioni normalmente;
- In caso di dati di tensione e corrente anormali di un canale durante l'uso, interrompere immediatamente l'uso del canale, apporre un'etichetta e contattare il reparto post-vendita di Xinwei per la manutenzione.
- L'apparecchiatura che state utilizzando è un prodotto di eccellente progettazione e lavorazione e deve essere utilizzata con cura.
- Per garantire le migliori prestazioni dell'apparecchiatura e una precisione accurata delle prove, si raccomanda di eseguire la taratura una volta all'anno;
- Quando si aggiorna o si reinstalla una nuova versione del software, si prega di disinstallare prima la versione precedente;
- Si prega di utilizzare l'apparecchiatura secondo le istruzioni contenute nel presente manuale e di non provare altri metodi;
- Tenere asciutto l'apparecchio: l'acqua di pioggia, l'umidità e vari liquidi o umidità possono corrodere il circuito elettronico;
- L'apparecchiatura deve essere tenuta pulita e non deve essere utilizzata o conservata in luoghi polverosi o sporchi, che potrebbero danneggiare le parti e i componenti elettronici rimovibili;
- Non conservare l'apparecchiatura in un luogo surriscaldato: un'elevata temperatura accorcerà la durata dell'apparecchiatura elettronica;
- Non conservare l'apparecchiatura in un luogo troppo freddo, altrimenti, quando la temperatura dell'apparecchiatura sale alla temperatura normale, all'interno si formarà umidità, che danneggerà il circuito;
- Non colpire né vibrare l'apparecchiatura: un trattamento severo dell'apparecchiatura distruggerà la scheda di circuito interno e la struttura precisa;
- Non utilizzare sostanze chimiche forti, detergenti o detergenti forti per la pulizia dell'apparecchiatura;
- Quando si sostituiscono parti, possono essere utilizzate solo parti abbinate o omologate; parti, modifiche o accessori non omologati possono compromettere le prestazioni di funzionamento dell'apparecchiatura o addirittura danneggiarla;
- Fare sempre un backup dei dati da conservare (ad esempio dati di prova, dati di condivisione della capacità, ecc.).
L'uso e la manutenzione corretti dell'apparecchiatura vi aiuteranno a migliorare le prestazioni del prodotto.i guasti dell'attrezzatura sono causati da un funzionamento improprio o da metodi di manutenzione negligenti;Se l'apparecchiatura non può funzionare normalmente, si consiglia di leggere attentamente il manuale d'uso di questo prodotto o contattare il servizio clienti Xinwei per una consultazione.
100V-50A-CE-6000 Modulo della batteria e controllo del pacchetto...
