ISO 8124-4 Testa d'impatto da elementi oscillanti (senza accelerometro)
Informazioni sul prodotto

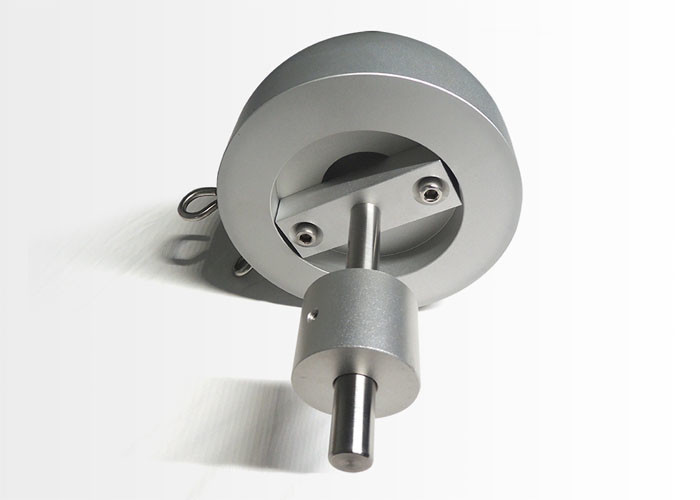

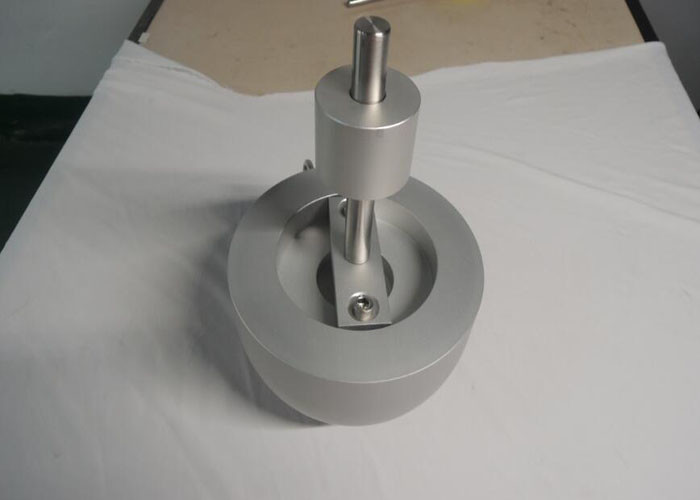

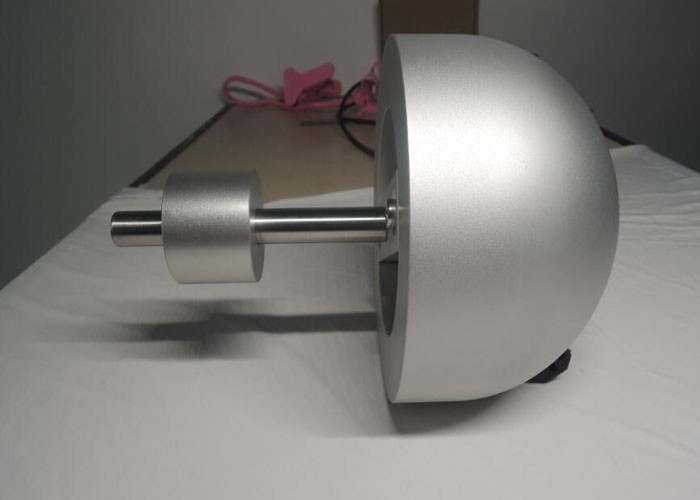

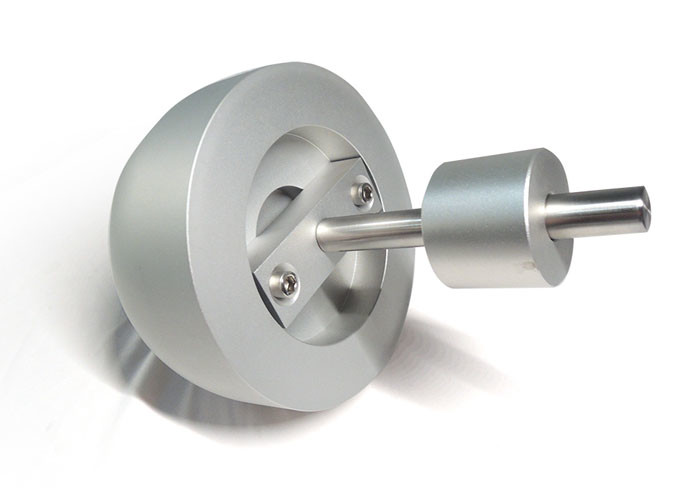

Massa di prova, costituita da una sfera o semisfera di alluminio di raggio 80 mm ± 3 mm e una massa totale
(compreso l'accelerometro) di 4,6 kg ± 0,05 kg.
l'accelerometro deve essere omogeneo e privo di vuoti.
essere posizionati in modo da ridurre al minimo l'effetto sulla massa della massa di prova
Standard di prova
ISO 8124-4 6.4.1
Procedura
Montaggio e installazione dell'elemento oscillante da sottoporre a prova secondo le istruzioni del costruttore.
Sospendere l'altalena con i mezzi di sospensione forniti con l'altalena e alla massima
Se le corde o i cavi sono il mezzo di sospensione, potrebbero essere necessari allungamenti in
Se necessario, applicare un carico di, ad esempio,
5 kg all'estremità di ciascuna corda o cavo e lasciarlo per 6 ore o fino a quando le corde o i cavi non siano stati raddrizzati.
Regolare tutte le parti dell'impianto in modo che le catene di sospensione per la massa di prova siano parallele ai mezzi di
sospensione per l'elemento oscillante.
Sospendere e regolare la massa di prova in modo che il punto di contatto dell'elemento oscillante e il centro della prova
La massa è nel medesimo piano orizzontale del centro di gravità della massa di prova.
la massa non sia torta e la massa di prova sia sospesa in linea verticale.
Applicare un marchio di indice sul lato degli elementi oscillanti che sono supportati da catene, corde, cavi o altri
Il marchio di indice può essere posto su qualsiasi parte del componente sospeso che sia
immediatamente al di sotto del punto di pivotamento nella posizione di riposo sospesa liberamente.
Gli elementi oscillanti supportati da catene, corde, cavi o altri elementi di sospensione non rigidi devono essere
sollevato lungo il loro arco di viaggio fino alla proiezione laterale di una linea retta attraverso il punto di pivot e l'indice
il segno forma un angolo di 60° ± 1° con la verticale.
La posizione del membro sospeso deve essere regolata in modo tale da consentire una certa curvatura.
Determinare quella curvatura che fornisce una traiettoria stabile.
