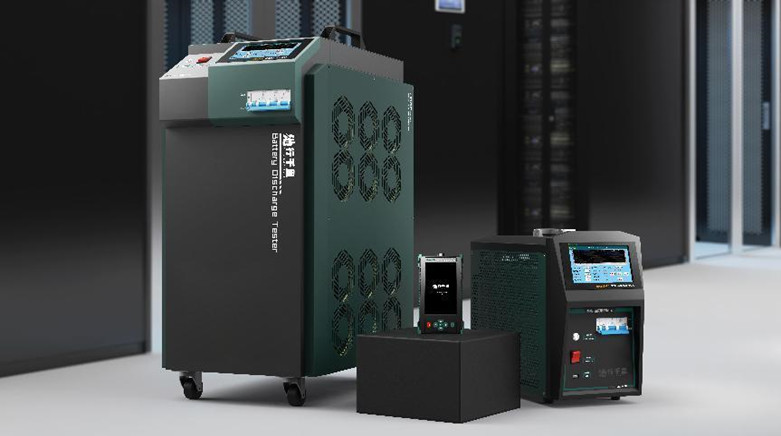

100V/50A - Tester di carica e scarica delle batterie

Descrizione del prodotto delle attrezzature di laboratorio

Il tester di carica/scarica della batteria è uno strumento di prova ad alta efficienza recentemente sviluppato dalla nostra azienda per risolvere rapidamente l'esperimento di controllo della scarica della batteria,prova della capacità residua della batteria, ispezione di un'unica unità e manutenzione giornaliera della batteria. Lo strumento adotta una tecnologia avanzata di controllo di carica e scarica in patria e all'estero ed è appositamente progettato per la ricarica della batteria,scarico, test di ricarica e scarica ciclici in base alle caratteristiche di ricarica e scarica delle batterie al piombo e al litio.durata della scarica, capacità di scarico e altri parametri durante il processo di scarico in tempo reale;lo strumento adotta un sistema operativo integrato intelligente e supporta la trasmissione di dati wireless per realizzare la rete di test delle batterie, che semplifica e rende più scientifica la manutenzione e la gestione del pacchetto batterie, prolungando così la vita utile del pacchetto batterie.Può essere ampiamente utilizzato in vari settori come la comunicazione, produttori di energia elettrica, torri, batterie, imprese di veicoli a nuova energia, ferrovie, metropolitane, petrolchimiche, ecc. Con i vantaggi di un facile utilizzo e di una ricarica e scarica sicure,è lo strumento di prova ideale per le prove di funzionamento e manutenzione del sistema a corrente continua.

Caratteristica del prodotto dell'attrezzatura di prova di laboratorio

• Discarica del prodotto utilizzando una resistenza polimerica con coefficiente di temperatura positivo (Coefficiente di temperatura positiva polimerica) denominata PTC,il dispositivo può svolgere un ruolo protettivo nel circuito quando la corrente è troppo grande, temperatura troppo elevata, con funzione di auto-protezione da sovraccarico (come cortocircuito), il valore della resistenza a sovraccarico aumenta bruscamente,per limitare la corrente per evitare danni ai componenti del circuitoQuando il guasto viene rimosso, la temperatura del dispositivo PTC scende automaticamente e ritorna a uno stato di bassa resistenza, con un elevato fattore di sicurezza.evitando il fenomeno del caldo rosso e una maggiore adattabilità ambientale, rendendo l'intero processo di prova di scarico più sicuro e stabile.
• La scheda di controllo principale adotta la CPU ARM ad alte prestazioni STMicroelectronics importata: prestazioni stabili, alta frequenza, potente, design a duplice ridondanza della CPU nel processo di scarica,la CPU principale è responsabile del funzionamento e dell'elaborazione delle istruzioni, la CPU secondaria è responsabile del monitoraggio dell'allarme e del controllo del processo, in caso di emergenza,La CPU principale è responsabile del calcolo e dell'elaborazione delle istruzioni, mentre la CPU secondaria è responsabile del monitoraggio dell'allarme e del controllo del processo.

Fig. 1 Disegno fisico della scheda di controllo del processore

• 7-inch touch screen a colori veri: LCD ad alta definizione da 7 pollici con una risoluzione di 1024x800 può essere utilizzato per visualizzare istogrammi, tabelle, grafici, report di dati, documenti di aiuto, ecc.Il pannello touch è un pannello touch resistente a film composito multistrato di grado militare con una forte capacità anti-interferenza, particolarmente adatto alle interferenze elettromagnetiche e alle interferenze transitorie di impulsi generate dalle centrali elettriche, dalle stanze delle batterie e dai caricabatterie ad alta frequenza.L'operazione del menu e il passaggio di pagina possono essere eseguiti direttamente attraverso lo schermo touch, e l'intera operazione è semplice e chiara.
• Ha la funzione di modello di parametri di carica e scarica preimpostati: sei modelli di parametri di prova comunemente utilizzati sono integrati e i dati del modello possono essere salvati in caso di interruzione dell'alimentazione.Dopo impostazione, finché i suoi parametri non vengono modificati, è sempre efficace, risparmiando la fatica di impostare molti parametri ogni volta che si avvia..Il test può essere avviato direttamente dopo l'accensione. Non è necessario impostare frequentemente i parametri. Il test viene effettivamente avviato con un solo tasto, rendendo il test semplice ed efficiente.
• Il modulo di monitoraggio dell'unità adotta la trasmissione cablata wireless+RS485 LORO: compatibile con il monitoraggio del livello di tensione a quattro unità 2V/4V/6V/12V. E l'alimentazione integrata, senza alimentazione esterna.Ogni modulo wireless può monitorare 12 batterie contemporaneamente, il che è più semplice rispetto alla modalità di connessione tradizionale in cui ogni modulo monitora solo 4/6 tensioni individuali.Ci sono due modi di comunicazione., wireless e cablati, che possono essere commutati in base alla situazione attuale (Nota: il singolo modulo di monitoraggio è facoltativo)
• È dotato di un software professionale di analisi e gestione dei dati del terminale del PC: è in grado di eseguire un'estrazione approfondita dei dati di prova generati dall'apparecchiatura, compresa la curva di tensione singola,intero gruppo di curve di tensione, gruppo completo di curve di corrente, grafico a barre singolo, tabella dati in tempo reale, protezione con password del software superiore, conclusione sperimentale e altre funzioni,e può generare automaticamente rapporti in formato documento Excel/Word in base ai requisiti e stampare e archiviarli.
• Funzione di archiviazione e di backup di dati potente e conveniente: 8 GB di spazio di archiviazione di dati integrato, in grado di memorizzare più di 1000 gruppi di dati di ricarica e scarica,e supporta funzioni come la visualizzazione, analizzando e eliminando i dati storici.che può trasferire i dati del processo di prova sul disco flash USB dopo averlo inserito nella porta USB del dispositivo, e quindi portare il disco flash USB al PC per l'analisi dei dati e la gestione del backup dei dati attraverso il software del computer superiore.
• Visualizzazione della curva dei dati storici: tramite la funzione curva dei dati storici dell'interfaccia di gestione dei dati, è possibile visualizzare e consultare i file di dati integrati sotto forma di grafici e oscilogrammi,e zoom in, ingrandire, spostare a sinistra e a destra degli oscilogrammi da più angolazioni

• Una varietà di condizioni di terminazione della scarica di prova può essere impostata, tra cui capacità di scarica, durata di scarica, singola bassa tensione, bassa tensione dell'intero gruppo.la scarica si interrompe automaticamente, oltre a sovra-tensione, sovra-corrente, sovra-temperatura, memorizzazione di dati anormali, connessione inversa dei terminali di prova di tensione e altri display di allarme di guasto di prova.
• È possibile impostare una varietà di condizioni di terminazione della carica di prova, compresa la capacità di scarica, la durata di carica, il limite superiore di bassa tensione singola e il limite superiore di tensione di tutto il gruppo.La carica si interrompe automaticamente quando è soddisfatta una delle condizioni di prova.
• Ha la funzione di attivazione e di riparazione: il pacchetto può attivare la sostanza attiva della vulcanizzazione dell'elettrodo negativo attraverso la funzione di attivazione, ciclo di carica e scarica,ridurre il declino della capacità, e migliorare la durata della batteria.
• Funzione di autocalibrazione: lo strumento è dotato di una funzione di correzione della tensione e della corrente, che consente di calibrare i risultati delle misurazioni in loco.L'errore di misura può essere ripetutamente calibrato e corretto per garantire l'accuratezza della misuraQuesta funzione è particolarmente adatta per l'uso quando è richiesta una coerenza tra le letture degli strumenti e gli strumenti di campo.
• L'interfaccia di monitoraggio unica dello strumento consente di visualizzare i dati della singola tensione in più modi: la singola tensione della batteria viene raccolta in tempo reale e visualizzata in due modi, vale a dire:istogramma/tabella, per la comodità di valutazione e analisi e per la comodità di visualizzare intuitivamente lo stato della tensione della batteria.

Parametri ecnici delle apparecchiature di prova di laboratorio

100V50A-Battery Charge & Discharge Tester.pdf
