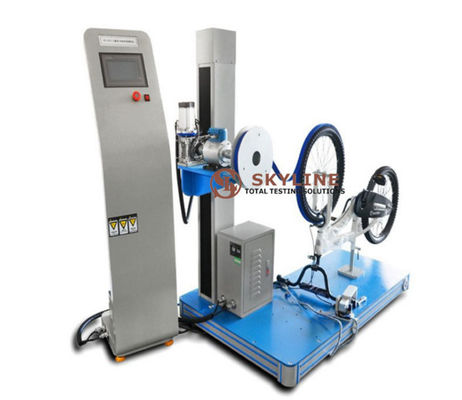

Tester di prestazione del freno della bicicletta dei bambini del tester di affaticamento del freno a pedale dei bambini
Parametri tecnici
Verifichi il colpo 0-2000 (CPM)
Verifichi la velocità 0-10M/S (CPM)
Gamma della forza: 0-2000N
Accuratezza di potere: ≤±0.5%
Accuratezza di spostamento: ≤±0.1mm
Risoluzione del sensore: 1/100,000
La struttura speciale, ha fissato arbitrariamente la velocità della prova: 0-10M/S, ciclo chiuso di velocità doppio e velocità e spazio di frenata correnti dell'esposizione in tempo reale.
Tensione in ingresso: 220V, 50Hz
Temperatura ambiente: 15 ~ 30 ° C
Umidità relativa: 20~80%RH
Requisiti
Freno di mano:
Il test di carico sarà effettuato sul veicolo finito ed il sistema di frenatura sarà regolato correttamente. Nel piano dell'azione della leva del freno, ad una distanza di 25 millimetri dall'estremità della leva del freno, una forza è perpendicolare applicato alla manica del tubo trasversale alla leva del freno. Questa forza dovrebbe riempire una di seguenti circostanze:
1) 300N;
2) sebbene di meno che 300N, la leva del freno del portone del cavo sia stato toccato dalla maniglia del tubo orizzontale; o è uguale alla superficie superiore della copertura del tubo orizzontale.
3) dieci prove devono essere eseguite per ogni leva del freno
Freno a pedale:
La prova dovrebbe essere effettuata su un veicolo finito. Assicuri che il sistema di frenatura sia regolato correttamente e che disponga la manovella giusta della caviglia nella posizione orizzontale. Una forza verticale di 600 N si applica al centro di giusto asse della caviglia per 15 S. La prova è stata effettuata dieci volte.
Test di performance del freno di mano:
Il test di performance del freno di mano sarà effettuato sul veicolo finito per rimuovere la sella ed il tubo della sella, ma altre componenti completamente saranno montate ed i freni saranno regolati correttamente. Ripari la bicicletta del bambino ed installi lo strumento di misura di frenaggio della forza sulla ruota da provare. Nel piano di azione del freno provato, 25mm dall'estremità della leva del freno sono perpendicolari alla direzione della manica orizzontale del tubo. forza. Tramite lo strumento di misura della forza, una forza di trazione stabile si applica alla ruota nella direzione tangenziale della circonferenza della gomma e nella direzione in cui la ruota sta viaggiando. Dopo la trazione della ruota per uno e mezzo anni, quando la superficie della gomma della ruota è ad una velocità lineare stabile di 0.5m/s a 2 m/s, tiri un di più giro e registri la forza di frenaggio media. Per ogni forza applicata alla leva del freno, tre letture sono prese e la media è presa. Ripeti la prova, almeno cinque forze differenti si applicano ai cuscinetti di freno.
Test di performance del freno a pedale:
Il test di performance del freno a pedale dovrebbe essere effettuato sul veicolo finito ed il freno dovrebbe essere regolato correttamente. La bicicletta di un bambino è fissa e un dispositivo dimisurazione è attaccato alla ruota posteriore. Applichi una forza di 20N a 100N sulla caviglia che è perpendicolare alla manovella e si applica nella direzione di frenaggio. Tramite lo strumento di misura della forza, una forza di trazione stabile si applica alla ruota nella direzione tangenziale della circonferenza della gomma e nella direzione in cui la ruota sta viaggiando. Dopo la trazione della ruota per uno e mezzo anni, quando la superficie della gomma della ruota è ad una velocità lineare stabile di 0.5m/s a 2 m/s, tiri un di più giro e registri la forza di frenaggio media. Per ogni forza applicata alla caviglia, annoti tre letture e prenda la media. Ripeti la prova, almeno cinque forze differenti si applicano alla caviglia
Norme compiacenti:
GB 14746-2006 «requisiti di sicurezza della bicicletta dei bambini»
