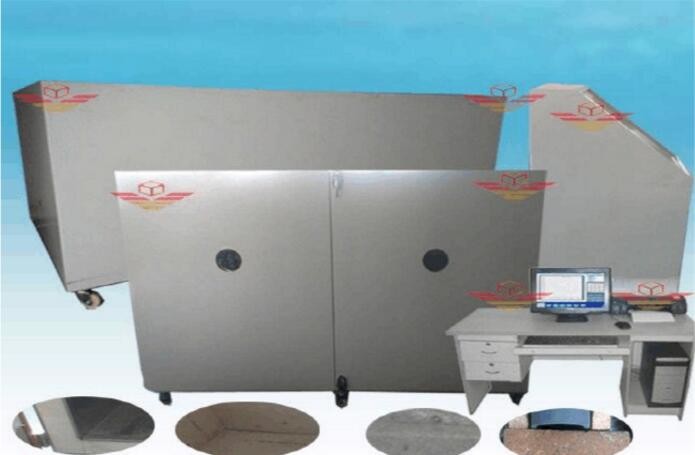

Controllo PLC Materiale isolante Tester di temperatura massima di utilizzo

Tester di temperatura massima di utilizzo del materiale isolante

Utilizzazioni

Applicabile alla valutazione della temperatura massima di esercizio di prodotti isolanti quali materiali isolanti liberamente riempiti, felti, tappeti, blocchi, piastre e tubi isolanti prefabbricati.

Parametri tecnici
1. Piastra di riscaldamento: realizzata in acciaio inossidabile SUS304, la superficie di prova è di 900*450 mm, circondata da uno strato protettivo e larghezza 80 mm. Sulla superficie inferiore della piastra di riscaldamento,almeno cinque termocoppie misurano la temperatura superficiale, quattro dei quali sono fissati sulla diagonale della zona di riscaldamento della piastra di riscaldamento e la distanza da ciascun angolo è di 150 mm,e la quinta termocoppia è posizionata al centro della piastra di riscaldamentoLa temperatura misurata in qualsiasi punto non deve essere inferiore alla temperatura richiesta e differire di +5% o +15 °C (a seconda di quale sia la più bassa).
2. tubo di riscaldamento: in acciaio inossidabile SUS304, lunghezza 2M, diametro nominale 88mm, 108mm, 133mm tre specifiche.I tre tubi di riscaldamento sono disposti fianco a fianco e i tubi isolanti prefabbricati possono essere testati separatamenteL'estremità del tubo di riscaldamento deve essere dotata di una sezione protettiva di almeno 75 mm e di un riscaldatore ausiliario per evitare perdite di calore eccessive all'estremità del provino.Una termocoppia è stata installata ogni 0I termopari sono disposti attorno al tubo di riscaldamento in spirale attorno all'intervallo di 90°.La temperatura misurata in qualsiasi punto non deve essere inferiore alla temperatura richiesta e deve differire di +5% o +15 °C (a seconda di quale sia la più bassa)..
3Sistema di misurazione della temperatura: il diametro del filo della termocoppia è di 5,0 mm, la temperatura di misurazione è 0-1250 °C; la temperatura è raccolta dal modulo PLC+.
4Parte di controllo: utilizzando il modulo PLC, il microcomputer controlla in tempo reale la curva di temperatura della superficie calda e emette il rapporto.
5. velocità di riscaldamento: 5 °C/min o 3 °C/min può essere impostata.
6- raccolta della temperatura: raccolta ogni 2 minuti e visualizzata per curva;
7. Tempo di risposta della termocoppia: < 0,5 s
8. Errore di temperatura: ± 0,5 °C
9Errore di tempistica: 1s/h
10. Computer: un insieme di computer (che soddisfano almeno i seguenti requisiti: computer di prima linea; CPU: Intel I5-III generazione; memoria: 4G o superiore; disco rigido: 500G o superiore; con porta seriale:funzionamento dello strumento di comandoDisplay: 20 o più monitor LCD a LED, risoluzione 1600*900 o superiore; sistema Windows XP.), una stampante.
11. dotato di calibri piatti e di calibri a filtro: misura la curvatura.
12. dotato di scatole per campioni


Caratteristiche
1. È lavorato da utensili CNC, e la forma dell'arco è bella ed elegante. Ha le caratteristiche di bella ruggine e anti-corrosione. Altre parti sono fatte di acciaio 45 #,rivestimento superficiale ispessito / acciaio inossidabile SUS304.
