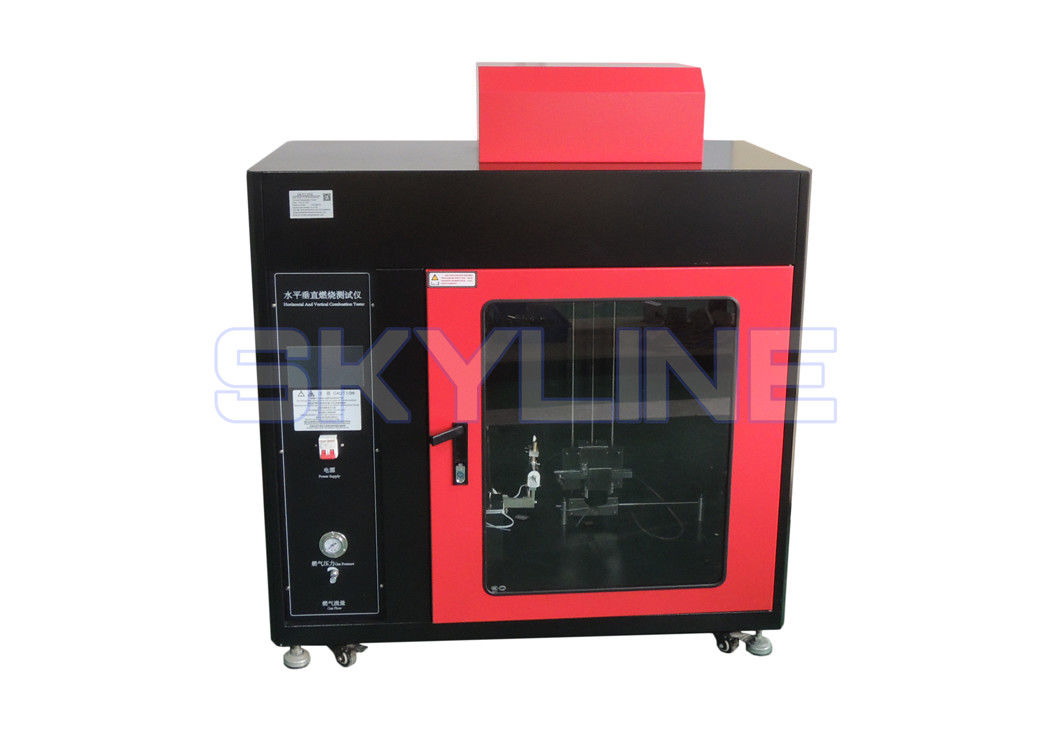

Touch screen Orizzontale-verticale e macchina di combustione della fiamma dell'ago
Descrizione di prodotto
La macchina orizzontale di combustione della fiamma dell'ago e di verticale è sviluppata secondo le disposizioni del GB-T2408-2008 standard per la prova bruciante orizzontale e verticale e GB5169.5-2008 e GB4706.1-2005 per la prova di combustione della fiamma dell'ago. La nuova attrezzatura integrata che rispetta le norme nazionali e le norme pertinenti di IEC e dell'UL è il solo strumento originale sul mercato che neutralizza due tipi differenti di metodi di prova. Oltre all'originalità di grande funzione del dispositivo stessa, lo strumento è bruciato automaticamente ed automaticamente è cronometrato. Allo stesso tempo, il tipo orizzontale e verticale morsetti di combustione è controllato dal motore, che può essere alzato ed essere abbassato, a destra e a sinistra, senza la composizione manuale della mano; le funzioni di cui sopra non sono disponibili in altri produttori.
Parametri tecnici
1. Fondo della prova: fondo nero
2. Processo della prova: controllo automatico dei metodi di prova, ventilazione indipendente
3. Dimensioni: altezza 1310 (piedi compresi) millimetro del × di profondità 600mm del × di larghezza 1160mm
4. Volume di area campione di combustione: >0.5 cubico, lunghezza * larghezza * × 1050mm, il nero del fondo, ≤ 20Lux del × 590mm di altezza circa 900mm di illuminazione del fondo
Parte della fiamma dell'ago
| Bruciatore dell'ago |
± interno 0.1mm, ≤ esterno Φ 0.9mm, ≥ 35mm del foro Φ 0.5mm del diametro di lunghezza, |
| Angolo della fiamma del bruciatore |
0 - 45 ° (adeguamento arbitrario) |
| Tempo di combustione |
0-999.9s il ± 0.1s può essere regolato arbitrariamente (fiamma automaticamente di avanzamento e ritirarsi, nessun'operazione pratica) |
| Tempo di combustione |
0-999.9s ± 0.1s, registrazione automatica, sospensione manuale |
| Altezza della fiamma |
± 1mm di 12mm (con il calibro di altezza) |
| Altezza dell'ago |
più maggior di 35mm (dentro il diametro ф0.5, il diametro esterno ф0.9) |
| Approvvigionamento di gas |
gas del butano di 95% (può essere imbottigliato con gas di petrolio liquefatto) |
| Volume regolabile del gas |
misuratore di portata |
| Gamma di prova di temperatura |
0~1000°C |
| Requisito di temperatura della fiamma |
il tempo 100 dal °C del °C del ± 2 del °C - 700 del ± 3 del °C all'interno di un ± 1 da 23,5 secondi in secondo luogo |
| Termocoppia |
Φ0.5mm ha importato (la termocoppia corazzata del tipo di K) |
| Blocchetto di rame del trasferimento di calore |
Ф4.0x6.0mm |
Sezione verticale orizzontale della prova
1. Temperatura ambiente: temperatura ambiente ~ 40 ° C; umidità relativa: ≤ 75%;
2. Tensione e potere di alimentazione elettrica: 220V potere 50HZ 150W del ± 10%
3. Tempo automatico dell'accensione del becco Bunsen: qualsiasi regolazione
4. ± interno 0.5mm del diametro 9.5mm del becco Bunsen
5. Fonte del gas: gas di petrolio liquefatto (metano di industria dell'aggiunta durante l'arbitrato);
6. Alimentazione elettrica di lavoro: 220V CA 50HZ
7. Gamma di sincronizzazione: accuratezza di cronometraggio 0~999s: 10s±0.2s 30s±0.2s;
8. Tempo della fiamma: 0 ~ 999.9S (regolabile)
9. Tempo di Afterflame: 0~999.9S (regolabile)
10. Tempo di postcombustione: 0~999.9S (regolabile)
11. Angolo bruciante: 0°, 20°, 45°
12. Altezza della fiamma: 20mm ~ 175mm regolabile
13. Temperatura della fiamma: °C (di 100-1000) regolabile
14. Portata del gas: portata del gas regolabile da 105ml/min a 1000ml/min
15. Lampada bruciante: Il diametro interno della lampada è 9.5±0.3mm e la lunghezza è 100mm±10mm.
16. Dispositivo di tempo: può essere accurato a 0.5S
17. Adeguamento di posizione: Il supporto del campione può essere regolato su e giù, a destra e a sinistra, il sedile di combustione può essere regolato avanti e indietro ed il colpo di adeguamento è grande.
Le norme di progettazione
Progettazione della parte bruciante verticale orizzontale della prova: GB-T2408-2008 «prova della prestazione bruciante di plastica - metodo orizzontale e metodo verticale»
Norme applicabili della parte bruciante verticale orizzontale della prova: UL94-2006, GB-T 5455, GB-T13488, GB-T5169IEC60695-11-3, IEC60695-11-4, IEC60950-1, IEC695-2
Attrezzatura GB della parte della prova della fiamma dell'ago: I prodotti elettrici ed elettronici di GB5169.5-2008 la parte 5 della prova di rischio d'incendio: Dispositivo di metodo di prova della fiamma dell'ago della fiamma della prova, prova di conferma
Requisiti generali GB4706.1-2005 di sicurezza della famiglia e di simili apparecchi elettrici
