Evidenziare:
Camera di prova di infiammabilità
, Laboratori di prova dell'inflamabilità
Linea d'orlo: |
Tester verticale di infiammabilità |
Norme: |
UL1666, ANSI/ASTM D 5207 e UL 1581, ANSI/ASTM D 5025 |
Dimensioni esterne: |
Dimensioni esterne: 7,12 m di altezza x 1,3 m di larghezza x 2,5 m di lunghezza |
Il centro del soffitto si estende: |
1 ± 1 / 16 (25,4 ± 1,6 mm) |
he conduttività termica (k) a 21,1 °C per lo 0,38Btu (0,055W / mk);: |
21.1 °C per lo 0,38Btu (0,055W / mk); |
tubi di acciaio con dispositivo di ingestione: |
1/2 pollici |

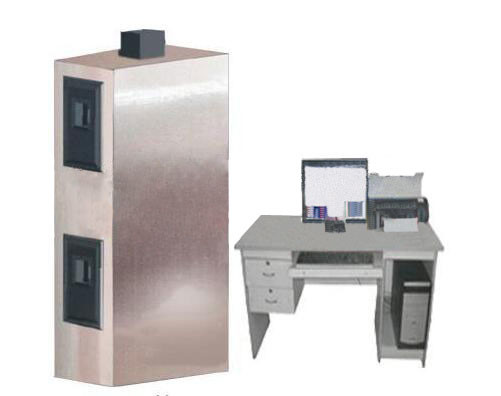

UL 1666 Cable installato verticalmente in pozzi macchina di prova del fuoco
Norme di prova
UL1666,ANSI/ASTM D 5207 e UL 1581, ANSI/ASTM D 5025
UL1666>
Parametri
1- manometro di tipo U: pressione di misura della camera mantenuta a 0-12PA;
2- Igrometro: misura della temperatura e dell'umidità della camera;
3. La struttura della camera: la struttura complessiva del muro di cemento per mattoni, il primo strato è 1,22M, il secondo strato è 3,66M, la parte superiore è 2,24M. Dimensioni esterne: 7,12M alto x1.Larghezza 3 M x2lunghezza di 0,5 m;
4La struttura muraria ha una densità di cemento di 106 lb/ft3 (1698 kd/m3), la conduttività termica (k) a 21,1 °C per la 0,38 Btu (0,055 W/mq);
5. Il primo e il secondo strato da 203 mm di spessore peso ordinario della composizione di cemento.Il tetto è fatto di parete per garantire la sua tenuta;
6Il foro di misura del secondo strato deve essere situato sopra il foro verticale del foro di misura del primo strato (305 mm per 610 mm), ciascun foro a 203 mm dietro la scatola e a 102 mm dal lato della scatola.
Dispositivo di accensione
1Un tubo di acciaio da 1/2 pollice, un gomito da 1/2 pollice e un disco di dispersione di accensione in acciaio sono installati e un misuratore di flusso di propano è installato nel luogo in cui viene iniettato il gas.
2. Ventilatore: installare il ventilatore di scarico e l'anemometro all'uscita della scatola di prova.
3Fonte di combustione: il gas fornito all'accensione deve essere propano di grado CP e il calore per piede cubo deve essere di 2500 Btu.
4. Ventilatore di scarico e tubo di trasporto: il tubo di trasporto in acciaio è installato al centro della parte superiore della scatola di prova. Il ventilatore di scarico è collegato al tubo di trasporto.
6- strumenti di prova di temperatura e di portata: nell'altro serbatoio sono collocate otto termocoppie speciali con guaina di nichel di tipo 28, una termocoppia nel primo serbatoio,e una speciale termocoppia tipo 28 con guaina di nichel è posizionata al primo pianoIl centro del soffitto si estende perpendicolarmente al soffitto di 1 ± 1 / 16 (25,4 ± 1,6 mm) e la termocoppia viene testata prima di determinare la temperatura della camera di prova.
7La sonda a due vie per la velocità del vento è posizionata al centro orizzontale e verticale della prima fessura.e la sonda di misura della velocità è collegata a un manometro elettronico per ottenere la pressione differenziale.
8Strumento di acquisizione dei dati: PLC e computer.Il sistema di acquisizione dei dati digitali raccoglie e registra la velocità dell'aria al foro di ingresso e la temperatura della termocoppia del foro del secondo strato ogni 5 secondi e visualizza la curva.
Quali sono i diversi tipi dicablaggio?
I cavi sono utilizzati principalmente per trasportare segnali elettrici e di telecomunicazione.Un cavo a coppia contorta ha due cavi contorti l'uno intorno all'altro ed è utilizzato principalmente per trasportare segnali.
