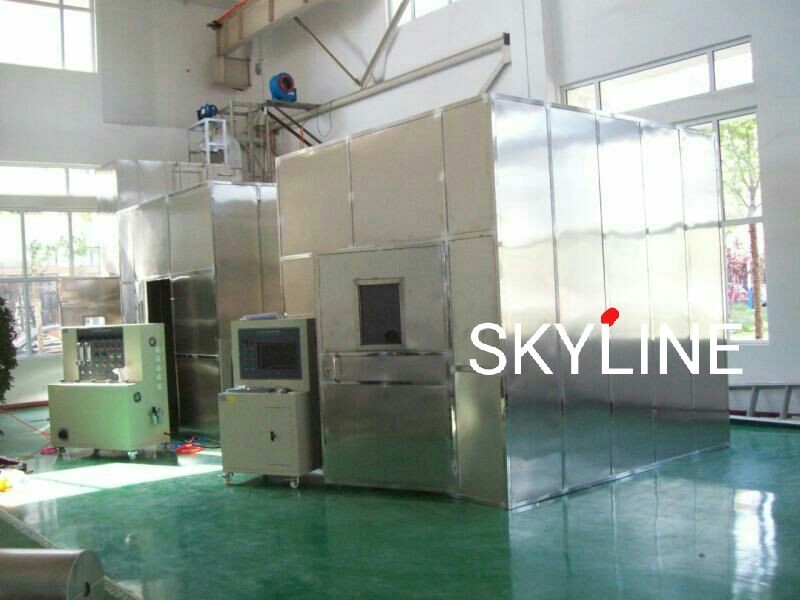

IEC 61034 Tester di densità di fumo per fili e cavi con camera di combustione a struttura in acciaio

Descrizione

Secondo la norma IEC61034-1~2,le prime parti del "dispositivo di prova" e la seconda parte delle "passi e requisiti di prova" per la determinazione della densità di fumo dei cavi o dei cavi ottici in condizioni specifiche;- la determinazione della densità di fumo è un aspetto importante della valutazione delle caratteristiche di combustione del cavo o del cavo,che riguarda l'evacuazione del personale e la determinazione della prossimità dell'impianto di estinzioneQuesto strumento è utilizzato principalmente per determinare la concentrazione di fumo dei cavi e dei cavi ottici in condizioni specifiche e per verificare la densità di fumo.In condizioni di combustione a fiamma o senza fiamma, la trasmittanza viene utilizzata come mezzo per confrontare diversi cavi o cavi in condizioni specifiche.

Caratteristica

Questo strumento si riferisce a tre aspetti della competenza meccanica, ottica ed elettronica.prestazioni stabili e facile funzionamentoInterfaccia operativa Windows XP, stile Lab VIEW e meccanismo di sicurezza perfetto.Durante il test di visualizzazione in tempo reale risultati di misurazione e disegnare dinamicamente una curva perfetta (attraverso la velocità di visualizzazione e curva di tempo), i dati possono essere memorizzati in modo permanente, leggere e stampare l'uscita, può stampare direttamente il rapporto.

Software di misurazione: i principali dati relativi alla densità di fumo e luce, alla densità ottica specifica, al tasso di fumo, al tasso massimo di fumo e alla densità media di fumo possono essere testati su WINDOWS XP+VB6.0 interfaccia operativa. Ha anche l'interfaccia operativa di calibrazione, modifica, test, regolazione dei parametri e così via. Il programma utilizza il controllo automatico del computer, la raccolta, la registrazione e il regolamento dei risultati.Cfr. figura 1., Figura 2

Figura 1: grafico della curva di trasmissione luminosa

Figura 2: moduli di segnalazione dei risultati delle prove

Principio

Il sistema di misurazione della densità di fumo di un cavo o di un cavo ottico in condizioni specifiche è composto da una sorgente luminosa, una fotocellula di silicio, un ricevitore di sorgente luminosa e un sistema informatico.La luce generata dalla sorgente luminosa passa attraverso la densità di fumo laboratorio di 3M * 3M * 3M, formando un fascio uniforme con un diametro di 1,5 m + 0,1 m sulla parete di fronte alla sorgente luminosa.La fotocellula installata al centro del raggio rileva l'intensità del raggio proveniente dalla sorgente luminosaQuando la camera di combustione a causa della combustione dei cavi per produrre un sacco di fumo, il fumo di assorbimento fotoelettrico,Per ottenere l'intensità del fascio delle fotocellule di silicio è indebolita dal sistema informatico per l'elaborazione dei dati., possiamo calcolare il relativo al 100% iniziale con la trasmissione luminosa di risposta lineare.

La progettazione della camera di combustione, due modi per i clienti di scegliere: il primo utilizza il muro di mattoni, la nostra società fornisce lo schema di progettazione,inviare ingegneri professionisti per guidare il cantiereIl secondo è fissato con un materiale adatto alla staffa di ferro angolare e all'intera camera di combustione cubo.

Composizione dell'apparecchiatura

L'intero strumento è composto da una scatola di prova chiusa, un sistema di misurazione fotometrico, un disco di alcol, un sistema di combustione, un accenditore, una scatola di prova, un supporto per il cavo,strumento di misurazione della temperatura e software di prova della densità di fumoIl circuito è sviluppato da un microcomputer a chip singolo con un alto contenuto tecnologico e prestazioni stabili.È ampiamente utilizzato dagli impianti di produzione dell'industria del filo e del cavo e dalle unità di ricerca e provaLa scatola di prova è un cubo di prova con un volume di 27 m3.

Parametri tecnici dettagliati

5Altri parametri e introduzione

a. La porta d'ingresso è dotata di finestre e visioni opache che possono bloccare le attività di ispezione.

b. La parte inferiore della scatola quadrata è dotata di un dispositivo di accensione automatica e la parte superiore è dotata del dispositivo di regolazione della pressione interna della scatola.

c.Sorgente luminosa: lampada a incandescenza a 12 V, lunghezza d'onda luminosa compresa tra 400 e 750 nm.

d.Acceptore: per le fotocelle di silicio, la trasmittanza dello 0% è passata senza luce e il tasso di trasmittanza è il 100% di luce senza occlusione.

e.Sistema di combustione: composto da valvola di regolazione della pressione, filtro, flussometro di regolazione della valvola e bruciatore.

f.Burner: composto da un accenditore e da un disco di alcool e posto al centro del campione.

6Configurazione principale
