BIFMA 5.1 Macchine per la prova della resistenza dello schienale

BIFMA 5.1 Macchine per la prova della resistenza dello schienale

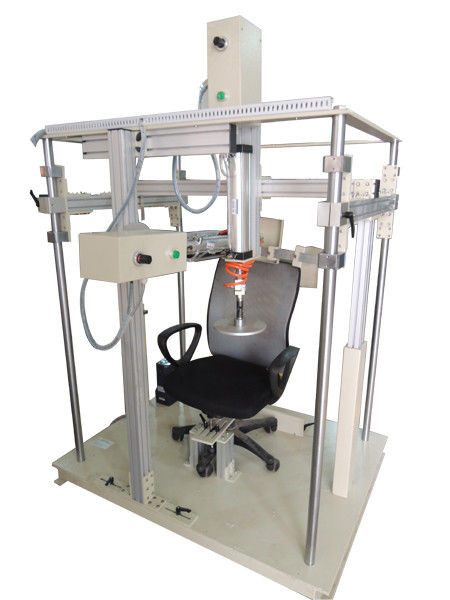

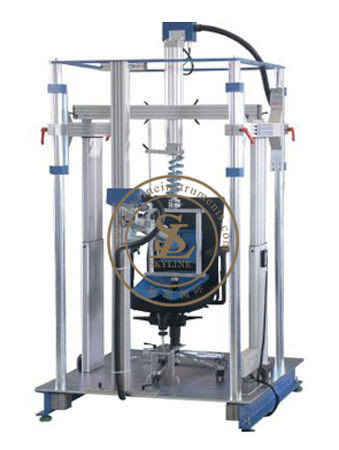

Questa macchina è destinata a valutare la capacità delle sedie di resistere alle sollecitazioni di stanchezza e all'usura causate dalla forza posteriore sullo schienale della sedia.

Parametri tecnici

i.prova statica/durabilità del sedile e del retro,

ii.prova statica del bordo anteriore del sedile

iii.prova statica con appoggio del braccio verso l'alto e verso il basso,

iv.prova statica laterale del braccio

v.prova statica con le gambe in avanti/a lato

vi.prova di urto retrogrado

vii.prova di urto del sedile

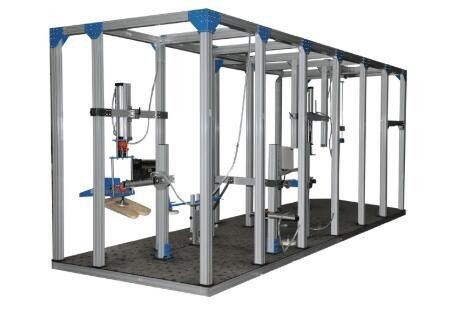

1. Macchine a telaio grande: 2700 × 1990 × 2300 mm, di alluminio estruso

2. Bekalankuasa: singola fase, AC220V

3- Mi dispiace.

I. Tester statico del sedile e della parte posteriore/durabilità e del bordo anteriore del sedile

a. cilindro pneumatico con cella di carico con capacità di 1000 N (orizzontale) e 2000 N (verticale)

b. 1 cilindro orizzontale e 1 cilindro verticale

c. Meccanismo: prima viene applicato al sedile un carico verticale specificato e il carico viene mantenuto quando viene applicato il carico orizzontale. La forza deve essere mantenuta per 10 ± 2 s o 2 ± 1 s (adattabile).Questo costituisce un ciclo.

d. direzione del carico regolabile (90° rispetto allo schienale della sedia)

e. Altezza regolabile

f. Pad di carico - attaccato al cilindro e può ruotare liberamente

- Pad di carico del sedile - fissato al cilindro verticale (riferimento allegato)

- pad di carico posteriore - attaccato al cilindro orizzontale (riferimento allegato)

g. contatore elettronico predeterminato (EPC) - contatore a 6 cifre per il movimento del cilindro fino a 200.000 cicli

h. aria compressa: ±6 kg/m2

i. programmazione PLC e codice di sicurezza disponibili

j. monofase AC 220V

k. Velocità regolabile (10-20 cicli/minuto)

II. Prova statica verso l'alto e verso il basso del braccio

a. è costituito da due cilindri, entrambi regolabili a:

- posizione verticale con distanza orizzontale regolabile ((fino a 1 m) - per applicare una forza verticale verso il basso ((fino a 900 N) sul braccio e per sollevare la sedia dalla piattaforma.

b. L'altezza è regolabile fino a 1 m.

c. Pad di carico attaccato al cilindro: rimovibile, di diametro 100 mm, spessore 50 mm, bordi arrotondati di raggio 12 mm e superficie piana.

d. 3 modalità di funzionamento:

- Modalità 1: funzionamento solo del primo cilindro (per sedie con appoggio per braccio unilaterale)

- Modalità 2: funzionare solo il secondo cilindro (per sedie con appoggio per braccio su un lato)

- Modalità 3: funzionano contemporaneamente entrambi i cilindri

e. Ciclo richiesto: 10 volte

f. La forza deve essere mantenuta per 10 ± 2 s.

III. Prova di carico statico laterale del braccio

a. costituito da un cilindro orizzontale con due tappi di carico (diametro 100 mm) fissati in direzioni opposte (cfr. allegato).

b. Il cilindro è fissato su un palo verticale e regolabile in altezza (500-1000 mm)

c. L'insieme cilindro-piattaforma di carico può essere inserito tra due braccioli (distanza minima 400 mm) in modo che la forza laterale (max.900N) possa essere applicata al bracciole contemporaneamente attraverso la piattaforma di carico.

g. Ciclo richiesto: 10 volte

h. La forza deve essere mantenuta per 10 ± 2 s.

IV. Provatore statico con le gambe in avanti/lateralmente

a. Consiste in un cilindro che può essere regolato in posizione orizzontale e verticale.

b. Cella di carico: capacità 1000N

c. altezza regolabile fino a 1 m

d. Pad di carico attaccato al cilindro: diametro di 100 mm, spessore di 50 mm, raggio di 12 mm, bordi arrotondati e superficie piana.

e. Applicazione di forza: 10 volte, mantenuta per 10 ± 2 s.

V. Provatore di impatto schiena/braccio

a. martello a colpo

- Martello a pendolo per caduta libera

- Regolabile in altezza (300-1000 mm)

- costruzione - riferimento allegato

b. Scala di misura dell'altezza

- terra in piedi e mobile

- Distanza: 1,5 metri

c. tappeto di gomma

- Dimensioni: 1,5 × 1,5 × 0,002 m

- Durezza: (85±10) IRHD secondo ISO 7619-2:2010, testato da un laboratorio accreditato

VI. Provatore di impatto del sedile

a. cilindro pneumatico

- per tenere, rilasciare e sollevare l'impattatore

- Altezza: altezza regolabile fino a 2 m dal pavimento

- fissato all'impattatore e permettendo al colpente di cadere liberamente sulla superficie di prova ad un'altezza fino a 300 mm (regolabile)

b. Impattor - attacco di riferimento

i. Prova statica/durabilità del sedile e della schiena, ((BS EN 1728:2012, paragrafi 6.4 e 6.17)

ii. Prova statica del bordo anteriore del sedile ((BS EN 1728:2012Articolo 6.5)

iii.Prova statica con appoggio a braccio verso l'alto e verso il basso (BS EN 1728:2012, punti 6.11 e 6.13)

iv.Prova statica laterale del braccio (BS EN 1728:2012, punto 6.10)

v. Prova statica con le gambe in avanti o lateralmente (BS EN 1728:2012, paragrafo 6.15 e 6.16)

vi.prova di contraccolpo (BS EN 1728:2012Articolo 6.25)

vii.Prove di urto del sedile (BS EN 1728:2012Articolo 6.24)

a. Spessore del tappo 12 mm

b. Provatore laterale portatile - per posti a sedere multipli

- cilindro aggiuntivo con una piattaforma di carico di 100 mm di diametro e una piattaforma di carico separata di 100 mm

- entrambe le piattaforme di carico devono essere fissate sulla barra di acciaio (lunghezza 2 m) in direzione opposta.

- La distanza tra le due piattaforme di carico è regolabile lungo la barra.

- L'applicazione di forza sul braccio non deve essere ostacolata dalla verga.

c. Mempunyai porta di I/O sul pannello di controllo del bagikemudahanintegrasisistem.

d. programma PLC codbeserta codice di sicurezza dibekalkan

Specificità

Norme di prova

• ANSI/BIFMA X5.1-2011 10 Prova del meccanismo di inclinazione - CicloC
• ANSI/BIFMA X5.1-2011 15 Prova di resistenza dello schienale - ciclica - tipo I
• ANSI/BIFMA X5.1-2011 16 Prova di resistenza dello schienale - ciclica - tipo II e tipo III
