UL94 Camera di prova di infiammabilità
, ISO 6722 Camera di prova di infiammabilità
, Camera di prova di infiammabilità orizzontale
Lunghezza dei fili testati: 600 mm (24 pollici): |
Angolo di fissaggio del campione: 45 gradi |
Gas di combustione utilizzando gas di propano di alta purezza: |
Gas di petrolio liquefatto |
Accensione automatica: |
Fiamma brucia il campione continua 15 secondi e si spegne automaticamente |
Il gas di combustione non è fornito con il tester: |
deve essere fornito dal cliente |
Norme di raduno: |
UL94, ISO 6722 |
SL-S29 Orizzontale-verticale Infiammabilità Testatore
Prodotto Introduzione

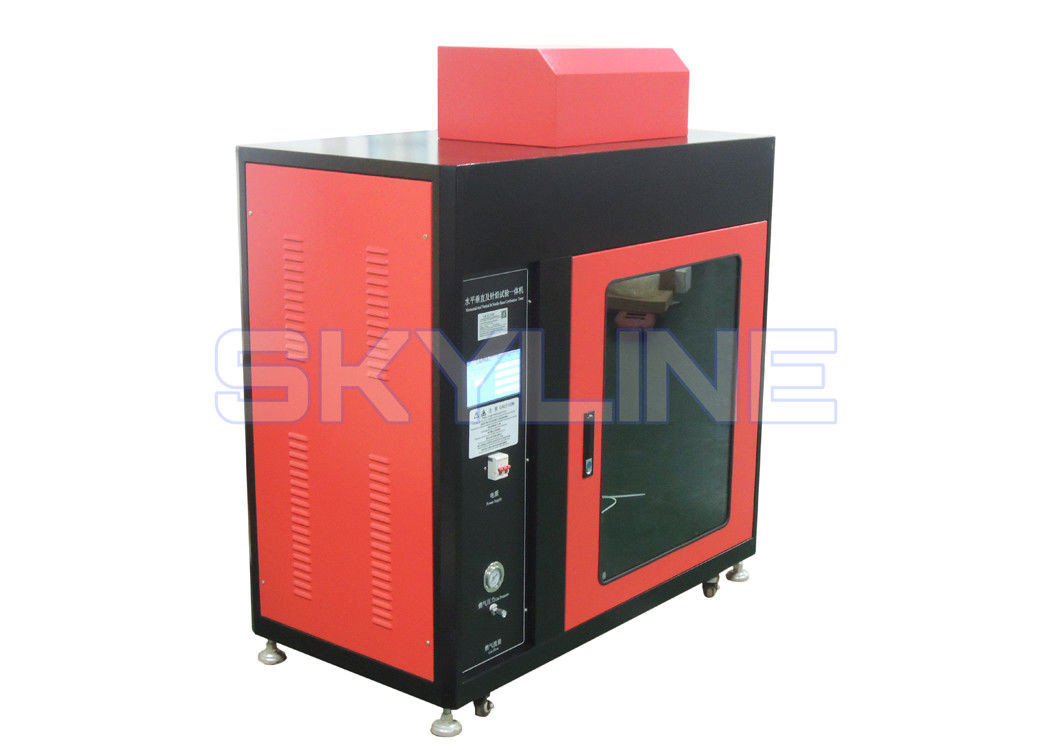

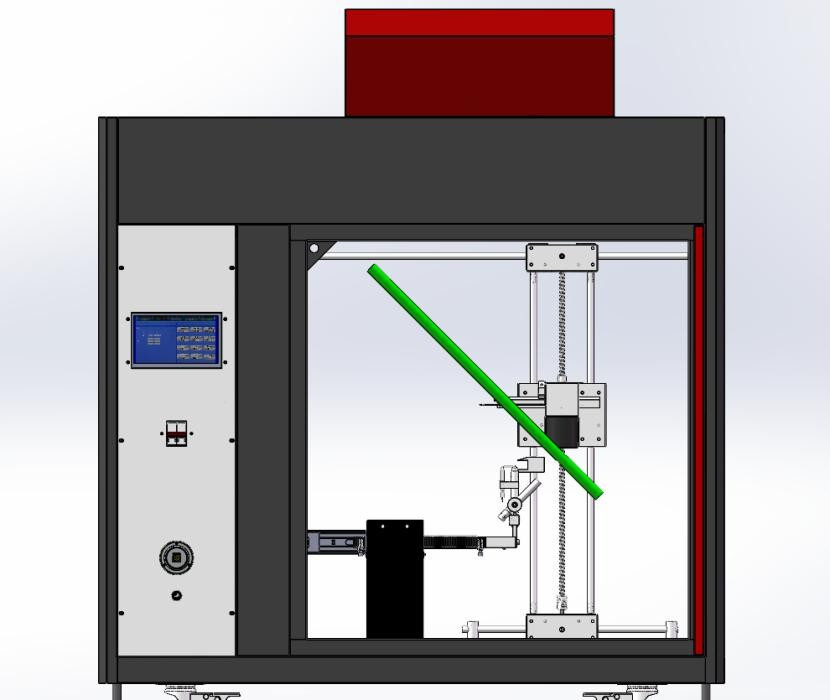

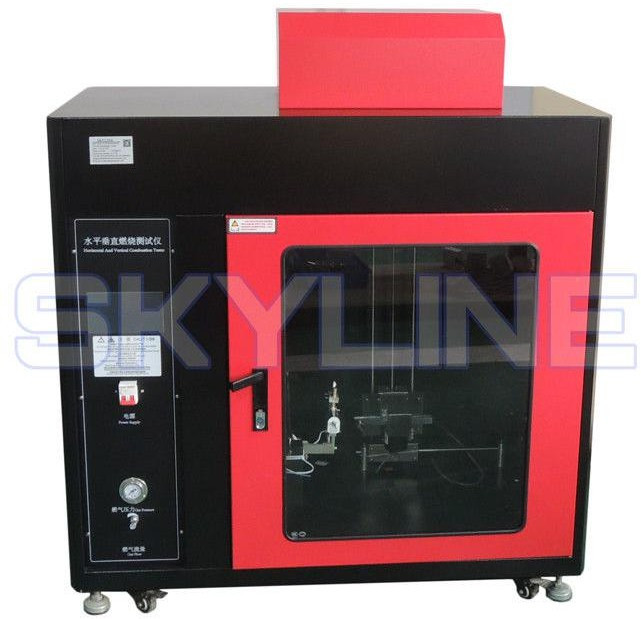

Macchina di prova dell'inflamabilità orizzontale e verticale
UL 94 camera di fiamma camera di fiamma orizzontale, camera di fiamma verticale
Per la prova di infiammabilità dei materiali di plastica utilizzati nei dispositivi elettrici di consumo, costruzione in acciaio inossidabile con interno nero e grande finestra scorrevole per una facile visualizzazione.Include un supporto per campioni completamente regolabile e controlli di precisione del flusso di gas.
Questa camera di prova è utilizzata principalmente per il diametro del conduttore superiore a 8 mm (area di sezione superiore a 0,5 mm2) o inferiore a 8 mm (area di sezione inferiore a 0,05 mm2).5 mm2) di valutazione dell'infiammabilità dei singoli fili e cavi. Adatto per apparecchiature di illuminazione, elettrodomestici a bassa tensione, elettrodomestici, utensili elettrici, motore elettrico, utensili elettrici, strumenti elettronici, strumenti elettrici,i connettori e gli accessori elettrici, quali i prodotti elettrici ed elettronici e i componenti della ricerca;, dipartimento di produzione e controllo qualità.
Standard di prova
UL 94-2006 CEI 60695-11-3 CEI 60695-11-4
UL94HB: Prova di combustione orizzontale
V-0,1,2: prova di combustione verticale da 20 mm
94-5VA,B: 500W ((125 mm) Prova di combustione verticale 94VTM-0,1,2: Prova di combustione verticale con materiale sottile
94HBF,94HF-1,2: Prova del materiale in schiuma a combustione orizzontale
IEC 60695-11-10:Prove di pericolo d'incendio - Parte 11-10: Fiamme di prova - Metodi di prova con fiamma orizzontale e verticale da 50 W
IEC 60695-11-20: Esame del rischio di incendio - Parte 11-20: Fiamme di prova - Metodi di prova di fiamma da 500 W
IEC 60695-11-4:Prove di pericolo d'incendio - Parte 11-4: Fiamme di prova - Fiamme da 50 W-Apparecchio e metodo di prova conformazionale
IEC 60695-11-3:Prove di pericolo d'incendio - Parte 11-3: Fiamme di prova - Fiamme da 500 W - Apparecchiatura e metodo di prova conformazionale
ISO 6722
Parametro tecnico
| Sortes |
500W (classe 5V) |
50W ((HB/classe V) |
| Fiamma di prova |
500W ((prova di combustione per la classificazione V-0, V-1, V-2) |
50W ((prova di combustione per la classificazione V-0, V-1, V-2) |
| Tubo da bruciatore |
Diametro interno: Φ 9,5 mm±0,3 mm |
diametro interno: Φ 9,5 mm±0,3 mm, |
| Angolo di combustione |
0°, 20°, 45° |
0°, 20°, 45° |
| Termocoppia |
Tipo K (Ni/Cr - Ni/Al) |
Tipo K (Ni/Cr - Ni/Al) |
| Dimensione della termocoppia |
0.5 mm |
0.5 mm |
| Blocco di rame standard |
9 mm±0,01 mm, peso: 10 g±0,05 g prima della perforazione. |
5.5 mm±0,01 mm, peso:76 g±0,01 g prima della perforazione. |
| Tempo per aumentare la temperatura |
da 100°C±5°C a 700°C±3°C;
54s±2s (preset)
|
da 100°C±5°C a 700°C±3°C;
44s±2s (preset)
|
| Flusso di gas |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Fornitura di gas |
metano, min.98% di purezza |
metano, min.98% di purezza |
| Colonna d'acqua |
125 m±5 mm |
‹10 mm |
| Tempo di prova |
54 ± 2 s |
44 ± 2 s |
| Indicatore di altezza della fiamma |
40 ± 1 mm |
20 ± 1 mm |
| Volume della camera |
> 0,5 m3, interno nero |
> 0,5 m3, interno nero |
| Conforme alla norma |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10 |
| Gas di combustione con gas di propano di alta purezza |
gas di petrolio liquefatto |
| Lunghezza dei fili testati: 600 mm (24 pollici) |
Angolo di fissaggio del campione: 45 gradi |
| Il bruciatore bunsen ha un foro di ingresso di 13 mm e un diametro nominale di 10 mm (3/8 pollici), il diametro esterno della fiamma del tubo di spruzzo è di 100 mm (4 pollici) |
fiamma interna è di 50 mm ((1/2in),temperatura della fiamma interna di almeno 900 gradi Celsius |
| La fiamma del bruciatore Bunsen deve essere posta nella parte inferiore dei campioni e perpendicolare all'asse del campione |
La punta della fiamma interna deve essere nel punto medio del campione |
| Accensione automatica |
Fiamma brucia il campione continua 15 secondi e si spegne automaticamente |
| Dopo aver bruciato 15 secondi |
sarà il tempo di continuazione della combustione, completare il tempo di continuazione della combustione fino alla continuazione della combustione schiacciare fuori e mettere fuori il pulsante di arresto |
|
Il gas di combustione non è fornito con il tester
|
deve essere fornito dal cliente |
Caratteristiche
La prova di combustione verticale di un solo cavo è determinata in base alla dimensione Bunsen (bruciatore Bunsen) e alla fonte di gas specifica (Bing Wan),secondo una certa altezza della fiamma e una certa applicazione dell'angolo di fiamma sullo stato verticale dell'applicazione del campione per testare il tempo di accensione, accensione, durata della combustione e combustione per valutare la sua lunghezza, il rischio infiammabile e di incendio.
