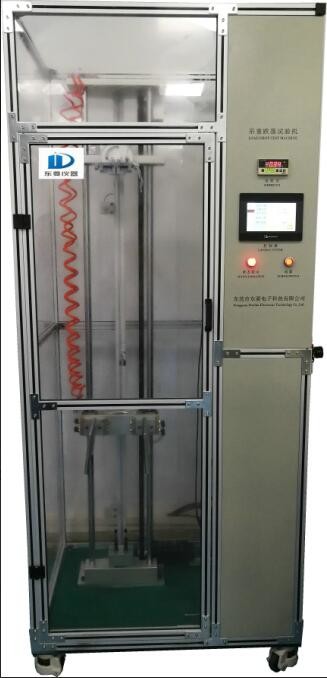

Dispositivi di collaudo touch screen + PLC Laboratory Testing Equipment Laptop Computers Drop Test Machine

1Applicazione del prodotto

Il dispositivo è utilizzato per valutare l'impatto del prodotto sulle prestazioni del prodotto quando viene abbandonato inaspettatamente durante l'uso effettivo del prodotto.È adatto a prodotti elettronici di piccole dimensioni come i telefoni cellulari, PAD, e-book e dizionari elettronici da testare per la caduta in una direzione o posizione specificata.

2Struttura e principio del sistema

Descrizione del principio: il sistema utilizza il touch screen per comunicare con il PLC, controlla il servomotore per azionare la pinza della tazza di aspirazione sul meccanismo di caduta per sollevare,e collabora con l'azione del dispositivo di sgancio e della tazza di aspirazione per realizzare la prova di caduta. 3 ventose di aspirazione in direzioni diverse per soddisfare il test di caduta degli spigoli, degli angoli e delle facce del prodotto.

3Caratteristiche del prodotto

3.1 Guida lineare del cuscinetto a doppia colonna, servomotore + sollevamento della cinghia di comando, può impostare l'altezza di prova in modo arbitrario, l'encoder esterno rileva direttamente la posizione reale di rialzo,Il posizionamento è più preciso.

3.2 tre angoli diversi di aspirazioni per ottenere la prova multiangolare dei campioni, funzione di adsorbimento induttivo automatico, due aspirazioni ad ogni angolo,evitando l'inversione dell'angolo in caduta verticale

3.3 schermo tattile + controllo PLC ad alta risposta, e tutte le parti di controllo elettrico utilizzano serie complete di prodotti importati, la velocità di risposta è più veloce, il funzionamento è più stabile,e i dati come l'accelerazione, la velocità massima di atterraggio e il tempo di prova possono essere misurati.

3.4 Il telaio periferico completamente chiuso e la porta blindata con serratura elettromagnetica forniscono una protezione più affidabile per la sicurezza dell'operatore.

3.5 Selezionare un generatore di vuoto ad alto flusso per una maggiore aspirazione e testare per campioni più grandi

3.6 Funzione di compensazione veloce del vuoto per ridurre l'adesione dei campioni di prova e delle ventose e rendere la caduta più precisa

3.7 La piastra di caduta è posta direttamente a terra per evitare altri fattori, rendendo la prova più vicina alla realtà.

4Funzione principale

4.1 Prova di caduta direzionale

4.2 Prova di caduta libera

4.3 Funzioni automatiche e manuali

4.4 Funzione di compensazione dell'altezza di riferimento

4.5 L'altezza della caduta, la velocità di fine e il numero di prove possono essere impostati

4.6 Compensazione veloce del vuoto

4.7 funzione di misurazione dei dati, calcolo automatico dell'accelerazione, della velocità di atterraggio, del tempo di prova, ecc.;

4.8 Funzione di protezione della porta di sicurezza completamente chiusa (porta di sicurezza aperta, l'apparecchiatura non si accende, protegge la sicurezza dell'operatore)

5. Parametri tecnici

5.1 Altezza di caduta: può essere impostata nell'intervallo 400-1800 mm, la precisione dello spostamento è di ±1 mm e l'accelerazione totale durante la caduta: l'errore è di 0,2 g.Il campione è stato controllato per cadere da un'altezza di 1 m attraverso il dispositivo e la velocità istantanea al contatto con il pavimento è stata > 4.2 m/s. deviazione della superficie di caduta: l'orientamento del prodotto e la deformazione iniziale non sono superiori a 5° in caso di atterraggio; se è superiore a 5°, si tratta di una prova di caduta fallita;il tasso di successo della caduta controllata è > 99%..

5.2 Angolo di caduta: 0°, 45°, 90°, 2 grandi facce, 4 facce, 8 bordi e 4 angoli del campione rettangolare che può cadere

5.3 Norme pertinenti: il prodotto è conforme alla norma IEC68-2-32.

5.4 Specifiche e quantità della ventosa: Ф16mm ventosa, 6

5.5 Dati di prova: altezza di caduta, accelerazione, velocità finale, tempo di prova, numero di prove, ecc.

5.6 Peso del campione di prova: massimo ammissibile 1000 g

5.7 Dimensione della superficie di caduta: 350*350*50 mm

5.8 Materiale della superficie di caduta: (può essere personalizzato)

Granito granitico bianco, la superficie è lucidata, senza graffi evidenti, fori e fori; spessore è 49 ~ 51 mm; piattezza < 1 mm. Dopo essere stato fissato sulla macchina di getto,la palla di acciaio di massa 32 g è libera di cadere da un'altezza di 50 cm, e l'altezza del rimbalzo è di 30-40 cm; l'altezza è liberamente caduta dall'altezza di 100 cm, e l'altezza del rimbalzo varia da 70 a 80 cm.

Metodo di ispezione: utilizzare un aspirapolvere e uno straccio per rimuovere la superficie, e poi toccare la superficie con il palmo per sentire visivamente se c'è un urto; se si può sentire le spine intuitivamente,la superficie non è qualificata.

Tavola di legno: tavola di legno ad alta densità spessa 3 cm. La palla di acciaio di qualità 130 g cade da un'altezza di 50 cm, l'altezza di rimbalzo è 10-15 cm; l'altezza cade da 70 cm e l'altezza di rimbalzo è 15 cm-20 cm.

5.9 Ruvidità della superficie delle gocce: i valori di ruvidità delle tavole di marmo e di cemento sono rispettivamente di 0,59 μm e 1,29 μm (dati di riferimento).

6.Requisiti per l'ambiente di lavoro e di stoccaggio

6.1 Temperatura e umidità di lavoro: temperatura 18 °C ~ 30 °C, umidità 40% ~ 60% (non condensante)

6.2 Temperatura e umidità di conservazione: temperatura -10 °C ~ 60 °C, umidità 40% ~ 60% (non condensante)
