Tester multifunzionale SL-BT87 di impatto della bicicletta
Applicazione del tester multifunzionale di impatto della bicicletta
Questa macchina è utilizzata per simulare l'impatto sulla struttura e sulla forcella quando la ruota anteriore lascia la terra, quando è colpita o quando è sottoposta alla vibrazione.
Principi della prova
Tutti i tipi di telai conformemente all'iso 4210-6.4.2, GB3565 e GB17761.
Metodo di prova
1. Selezioni l'asse appropriato per riparare il rullo leggero con un peso inferiore o uguale a 1Kg alla forcella anteriore ed alla forcella posteriore del telaio al banco di prova. 2. regoli anteriore e posteriore la posizione del trapano d'acciaio in moda da individuare il centro del rullo direttamente sopra quando è caduto. 3. correzione i pesi standard alle varie posizioni del telaio secondo la norma.
4. Accenda l'interruttore di accensione di goccia per stimolare il solenoide di goccia e per attaccare il rullo leggero al solenoide. 5. regoli il volantino sopra il trapano d'acciaio in modo che il centro del rullo si muova verso la posizione di goccia (l'altezza di caduta è indicata da una scala). 6. la stampa il bottone di goccia ed il complessivo telaio fa un movimento della caduta libera per urtare, completando la prima prova (la prova è ripetuta 2 volte).
7. Dopo che la prova è completata, il controllo se c'è crepe e deformazione dell'assemblea e giudica se è qualificato secondo la norma.
Distribuzione del peso ed altezza d'atterraggio al tubo della sella, al tubo anteriore ed all'asse del centro
| Tipo di bicicletta |
Bici della città |
Le bici dei bambini |
Mountain bike |
Corsa |
| Tubo pesante M1 chilogrammo della sella dell'oggetto 1 |
50 |
40 |
30 |
30 |
| Tubo anteriore m2 chilogrammo dell'oggetto 2 pesanti |
10 |
10 |
10 |
10 |
| Asse centrale M3 chilogrammo dell'oggetto 3 pesanti |
30 |
20 |
50 |
50 |
| Altezza d'atterraggio millimetro |
200 |
200 |
300 |
200 |
Parametri tecnici
| Carico del tubo di Seat |
adulto, passeggiatore 70Kg, carrozzina 30Kg |
| Altezza di caduta della pagina |
200-300mm |
| Modo di controllo |
controllo elettrico |
| Graduatoria dei voti di altezza |
può essere il regolato secondo l'altezza del segno zero di combinazione della provetta |
| La tomaia ed il dispositivo commovente limite inferiore |
tomaia e commutatore e posizionamento di protezione limite inferiore |
| Innesco di caduta |
dispositivo dell'innesto elettromagnetico |
| Dimensione |
2000*700*1750 millimetro (W*D*H) |
| Peso |
circa 160KG |
| Alimentazione elettrica |
AC220V, 15A |

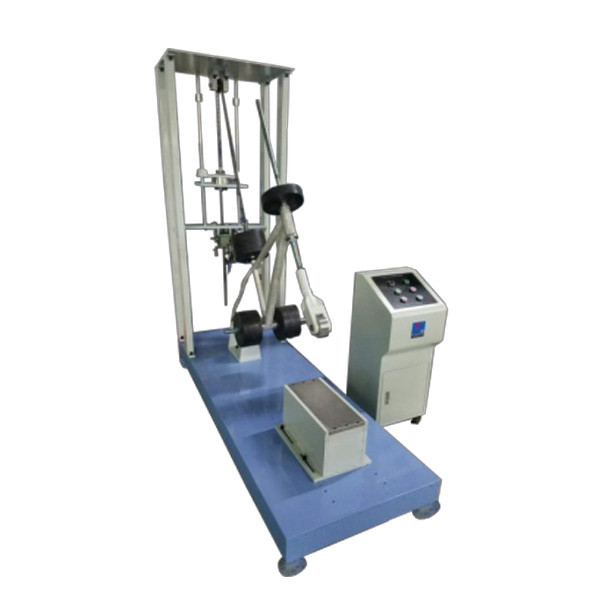

Diagrammi ed immagini di attrezzatura
