Applicazioni e finalità del test

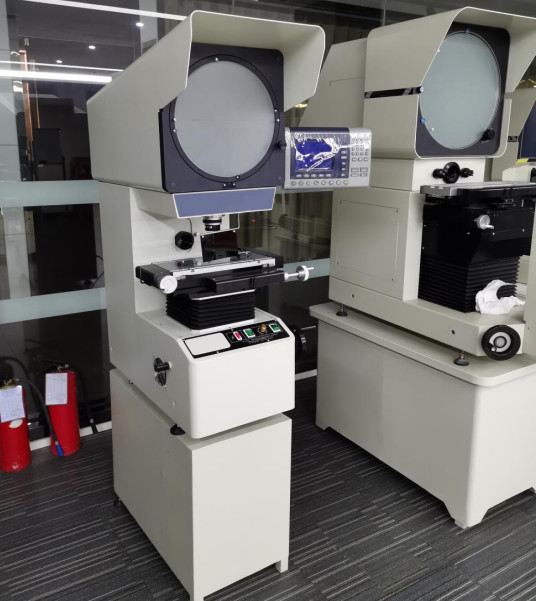

La qualità del sistema ottico di questo prodotto è eccellente, l'immagine dell'obiettivo è chiara e l'ingrandimento accurato.l'errore di misurazione del contorno è inferiore a 0.08%; l'errore di indicazione delle coordinate di misura può raggiungere (3+L/200) μM; è dotato di una micro-stampa speciale e di un interruttore a piedi, che è molto conveniente per la produzione e il campionamento dei dati.L'immagine del pezzo può essere un'immagine verticale completa o un'immagine invertita. Il sollevamento dell'asse Z di questo proiettore adotta un metodo di trasmissione con rotaia guida, che migliora la stabilità e la durata della fusoliera.
VANTAGGI
Rispetto a prodotti simili, il proiettore di misura prodotto dalla nostra azienda ha le seguenti caratteristiche:
1Questo strumento è in grado di rilevare efficacemente i contorni e le forme superficiali di vari pezzi di lavoro complessi, quali: modelli, parti di stampaggio, camme, viti, ingranaggi,macchine per la lavorazione del ferro o del carbonio, coltelli e parti, nonché terminali, orologi e acciaio
2L'acciaio è utilizzato in macchinari, stampi, contatori, elettronica, industria leggera e altre industrie.È un'apparecchiatura indispensabile per la verifica delle misurazioni nelle sale di misurazione e nelle officine di produzione..
3Precisione di misura dello strumento: (3+L/200) μm
4Risoluzione digitale delle coordinate X e Y: 0,0005 mm
5Sistema di elaborazione dati: DP100 sistema di elaborazione dati multifunzionale, display completo cinese può fare campionamento multi-punto, rotazione coordinate, punto, linea, distanza,uscita dati RS-232 di rilevamento angolare, può visualizzare i grafici di misura.
6Adotta una turbina ad angolo di 45° e una barra vorticale per il sollevamento.
Parametri tecnici
150*50mm, 200*100mm, 300*150mm possono essere scelti
| Modello |
SL-U300-1 |
| Tavola di lavoro |
Viaggio dell'asse X (mm) |
200 |
| Viaggio dell'asse Y (mm) |
100 |
| Dimensione del tavolo in metallo (mm) |
350×170 |
| Dimensioni del tavolo in vetro (mm) |
246×120 |
| Distanza dell'asse Z (mm) |
100 ((Per Focus) |
| MPrecisione di misurazione |
(3+L/200) um |
| Risoluzione del righello della griglia |
0.0005 mm |
| schermo di proiezione |
dimensione dello schermo ((mm): Φ300mm
Adottare la tecnologia fotolitografica giapponese, incisa con una linea di parole di riso.
|
| Intervallo di rotazione: 0-360° |
|
Risoluzione della visualizzazione dell'angolo di rotazione: 1° o 0,01°
Adottare codificatore rotativo giapponese
|
|
Obiettivo
lenti
|
Ingrandimento |
10X
(Essenziale)
|
20X
(facoltativo)
|
50X
(facoltativo)
|
100X
(facoltativo)
|
| vista dell'oggetto ((mm) |
Φ30 |
Φ15 |
Φ6 |
Φ3 |
| Distanza di lavoro (mm) |
77.7 |
44.3 |
38.4 |
25.3 |
| Sistema di elaborazione dei dati |
Sistema di elaborazione dati multifunzione, in grado di misurare punto, linea e angolo. |
| Illuminazione |
Lampade all'alogeno da 24 V/150 W
L'illuminazione a trasmissione e riflessione adotta lampade alogene da 24V e 150W importate da Osram, in Germania.
|
| Freddo |
raffreddamento forzato dell'aria (3 ventilatori assiali) |
| Dimensione della macchina |
788*524*1152 mm |
| Potenza |
110/220V ((AC).50/60Hz,400W |
